2021-2026 Toyota bZ4X Betriebsanleitung: SRS-Airbags – Funktionen & Sicherheitshinweise

Erleidet das Fahrzeug einen Aufprall, der erhebliche Verletzungen der Insassen verursachen kann, blasen sich die SRS-Airbags auf. Die Airbags wirken mit den Sicherheitsgurten zusammen, um die Gefahr lebensgefährlicher Verletzungen zu verringern.

SRS-Airbag-System

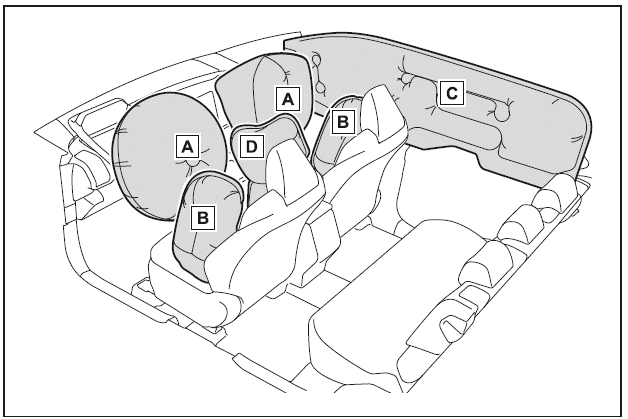

Positionen der SRS-Airbags

• SRS-Front-Airbags

1. SRS-Airbag für Fahrer/Beifahrer-Airbag

Kann helfen, den Kopf- und Brustbereich des Fahrers und Beifahrers beim Aufprall auf Teile im Fahrzeuginneren zu schützen

• SRS-Seiten-Airbags und Kopf-Seiten-Airbags

2. SRS-Seiten-Airbags

Können den Rumpf der Insassen auf den Vordersitzen schützen

3. SRS-Kopf-Seiten-Airbags

Kann vor allem die Köpfe der Insassen auf den Außensitzen schützen

4. Mittlerer SRS-Front-Airbag

Können den seitlichen Kopf und Hals der Insassen auf den Vordersitzen schützen

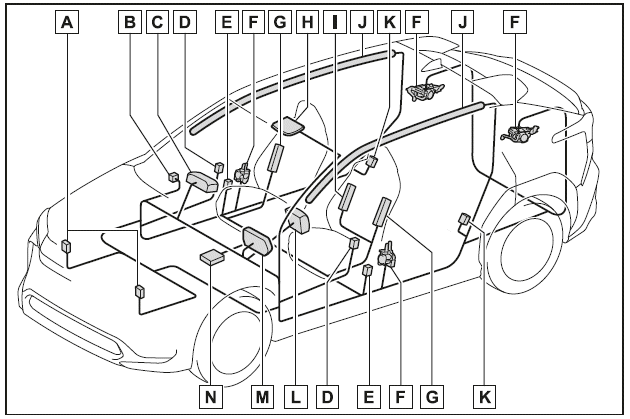

Bauteile des SRS-Airbag-Systems

1. Frontalaufprallsensoren
2. Manueller Airbag-Ein/Aus-Schalter
3. Beifahrer-Airbag
4. Seitenaufprallsensoren (Vordertür)
5. Seitenaufprallsensoren (vorn)
6. Gurtstraffer und Gurtkraftbegrenzer
7. Seiten-Airbags
8. Kontrollleuchten "PASSENGER AIR BAG"
9. Mittlerer Front-Airbag
10. Kopf-Seiten-Airbags
11. Seitenaufprallsensoren (hinten)
12. Fahrer-Airbag
13. SRS-Warnleuchte
14. Airbag-Auslöseeinheit

Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Die SRS-Airbags werden von der Airbag-Auslöseeinheit gesteuert. Beim Auslösen der Airbags füllt eine chemische Reaktion in den Aufblasvorrichtungen die Airbags schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen.

Auslösen (Aufblasen) der SRS-Airbags

• Durch die SRS-Airbags können leichte Abschürfungen, Verbrennungen, blaue Flecken usw. entstehen, da die Airbags sich ausgelöst durch heiße Gase mit extrem hoher Geschwindigkeit entfalten (aufblasen).
• Es entsteht ein lautes Geräusch, gleichzeitig wird ein weißes Pulver freigesetzt.
• Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Aufblasvorrichtung), Vordersitze, Teile der vorderen und hinteren Dachsäule und der Dachlängsträger können für einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
• Die Frontscheibe kann reißen.
• Das EV-System wird angehalten.
• Alle Türen werden entriegelt.
• Die Bremsen und Bremsleuchten werden automatisch angesteuert.
• Die Innenleuchten schalten sich automatisch ein.
• Die Warnblinkanlage schaltet sich automatisch ein.
• Wenn eine der folgenden Situationen eintritt, sendet das System einen Notruf an die eCall-Leitstelle mit Angaben zum Standort des Fahrzeugs (ohne dass die "SOS"-Taste gedrückt werden muss). Ein Mitarbeiter der Leitstelle versucht, mit den Insassen zu sprechen, um die Schwere des Notfalls und das Ausmaß der erforderlichen Hilfe zu bestimmen. Wenn die Insassen nicht antworten, behandelt der Mitarbeiter den Anruf automatisch als Notruf und kontaktiert die nächstgelegene Notdienststelle, um einen Einsatz einzuleiten.

• Ein SRS-Airbag wird entfaltet.
• Ein Gurtstraffer wird aktiviert.
• Das Fahrzeug ist in einen schweren Auffahrunfall verwickelt.

Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)

• Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca. 20 - 30 km/h mit einem stehenden Hindernis wie einer Wand, das sich weder verformt noch bewegt, produziert wird).

  Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:

• Wenn das Fahrzeug mit einem beweglichen oder deformierbaren Gegenstand zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z.B. unter die Ladefläche eines Lastwagens

• In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer aktiviert.

Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und Kopf-Seiten-Airbags und mittlerer SRSFront- Airbag)

• Die SRS-Seiten-Airbags und Kopf-Seiten- Airbags und der mittlere SRS-Front-Airbag lösen aus, wenn der Aufprall über einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer seitlichen und im rechten Winkel zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgastzelle bei einer Geschwindigkeit von ca. 20 - 30 km/h produziert wird).
• Beide SRS-Kopf-Seiten-Airbags lösen bei einem Seitenaufprall auf beiden Seiten aus.
• Beide SRS-Kopf-Seiten-Airbags können auch bei einem schweren Frontalaufprall auslösen.

Andere Bedingungen als ein Aufprall, die zum Auslösen (Aufblasen) der SRSAirbags führen können

Bei einem starken Aufprall an der Unterseite des Fahrzeugs können sich die SRS Front- Airbags und die SRS Kopf-Seiten-Airbags ebenfalls entfalten. Einige Beispiele werden in der Abbildung dargestellt.

• Überfahren von Bordsteinen, Absätzen im Fahrbahnbelag oder harten Gegenständen
• Durchfahren oder Überfahren tiefer Schlaglöcher
• Hartes Aufsetzen oder Aufschlagen

Aufprallarten, bei denen die SRS-Airbags (SRS-Front-Airbags) möglicherweise nicht auslösen

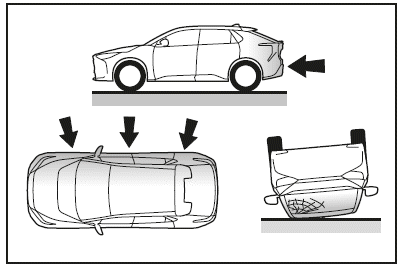

Die SRS-Front-Airbags lösen bei einem Seitenaufprall, einem Heckaufprall, bei einem Überschlag des Fahrzeugs oder bei einem Frontalaufprall mit geringer Geschwindigkeit nicht generell aus. Doch immer, wenn ein Aufprall beliebiger Art eine ausreichende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der SRS-Front-Airbags kommen.

• Seitenaufprall
• Aufprall von hinten
• Überschlagen des Fahrzeugs

Aufprallarten, bei denen die SRS-Airbags (SRS-Seiten-Airbags und Kopf- Seiten-Airbags und mittlerer SRS-Front- Airbag) möglicherweise nicht auslösen

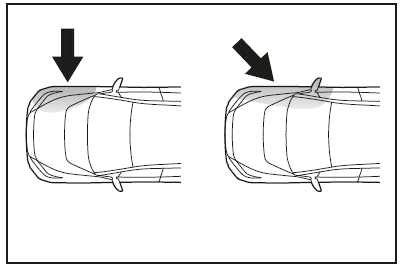

Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags und der mittlere SRS-Front-Airbag lösen möglicherweise nicht aus, wenn der Aufprallwinkel ungewöhnlich ist oder wenn von einem Seitenaufprall nicht die Fahrgastzelle, sondern andere Bereiche der Karosserie betroffen sind.

• Seitenaufprall an anderer Stelle als der Fahrgastzelle
• Aufprall schräg von der Seite

Die SRS-Seiten-Airbags und der mittlere SRS-Front-Airbag lösen bei einem Frontaloder Heckaufprall, bei einem Überschlag des Fahrzeugs oder bei einem Seitenaufprall mit geringer Geschwindigkeit im Allgemeinen nicht aus.

• Aufprall von vorn
• Aufprall von hinten
• Überschlagen des Fahrzeugs

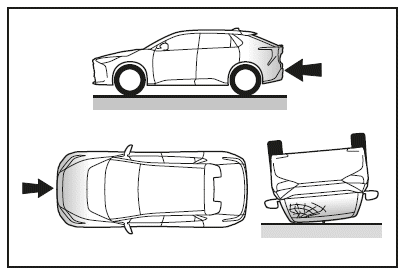

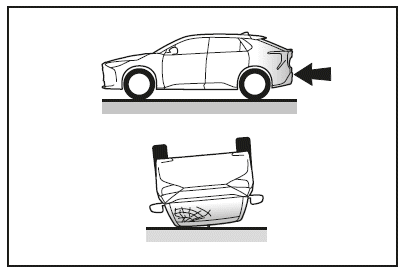

Die SRS-Kopf-Seiten-Airbags lösen bei einem Heckaufprall, bei einem Überschlag des Fahrzeugs oder bei einem Seiten- oder Frontalaufprall mit geringer Geschwindigkeit im Allgemeinen nicht aus.

• Aufprall von hinten
• Überschlagen des Fahrzeugs

Aufsuchen eines Toyota-Vertragshändlers bzw. einer Toyota-Vertragswerkstatt oder eines anderen kompetenten Fachbetriebs

In den folgenden Fällen ist eine Inspektion und/oder eine Reparatur des Fahrzeugs erforderlich. Wenden Sie sich so schnell wie möglich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

• Nach dem Auslösen eines SRS-Airbags.

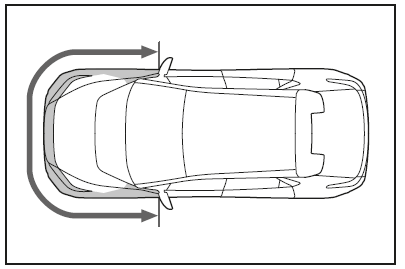

• Der Frontbereich des Fahrzeugs ist beschädigt oder verformt oder war in einen Aufprall verwickelt, der nicht stark genug war, um die SRS-Front-Airbags auszulösen.

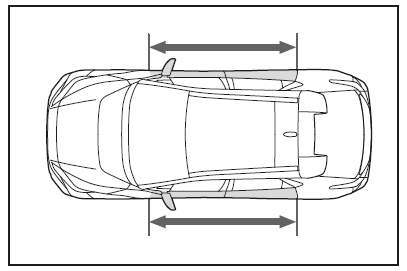

• Ein Teil der Türen oder des umgebenden Bereichs ist beschädigt, verformt oder wurde mit einem Loch versehen oder das Fahrzeug war in einen Aufprall verwickelt, der nicht stark genug war, um die SRS-Seiten- Airbags und Kopf-Seiten-Airbags und den mittleren SRS-Front-Airbag auszulösen.

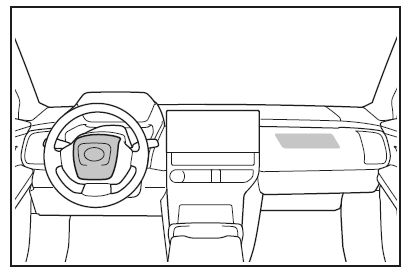

• Das Lenkradpolster oder Armaturenbrett in der Nähe des Beifahrer-Airbags ist zerkratzt, gerissen oder anderweitig beschädigt.

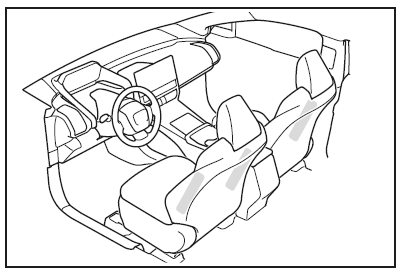

• Die Oberfläche der mit einem SRS-Seiten- Airbag und einem mittleren SRS-Front-Airbag ausgestatteten Sitze ist zerkratzt, rissig oder anderweitig beschädigt.

• Der Bereich der vorderen und hinteren Dachsäulen oder der Dachseitenverkleidung, in dem die SRS-Kopf-Seiten-Airbags untergebracht sind, ist zerkratzt, gerissen oder anderweitig beschädigt.

WARNUNG

Vorsichtsmaßnahmen für SRS-Airbags

Beachten Sie für die SRS-Airbags die folgenden Vorsichtsmaßnahmen.

Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen zur Folge haben.

• Der Fahrer und alle Insassen des Fahrzeugs müssen den Sicherheitsgurt ordnungsgemäß anlegen.

  Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicherheitsgurten genutzt werden.

• Der SRS-Airbag für den Fahrer löst mit erheblicher Wucht aus und kann lebensgefährliche Verletzungen verursachen, besonders wenn sich der Fahrer sehr nahe am Airbag befindet.

  Da die Gefahrenzone beim Fahrer-Airbag den ersten 50 - 75 mm des Aufblaswegs entspricht, bietet eine Sitzposition mit 250 mm Abstand vom Fahrer-Airbag eine deutliche Sicherheitsreserve. Dieser Abstand wird von der Lenkradmitte bis zu Ihrem Brustbein gemessen. Falls Sie gegenwärtig in weniger als 250 mm Abstand sitzen, haben Sie mehrere Möglichkeiten, Ihre Sitzposition zu ändern:

• Verstellen Sie Ihren Sitz soweit nach hinten, dass Sie die Pedale noch bequem erreichen können.
• Neigen Sie die Sitzlehne leicht. Auch wenn Fahrzeuge unterschiedlich ausgelegt sind, lässt sich in vielen Fällen ein Abstand von 250 mm auch in der vordersten Einstellung des Sitzes erreichen, indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch Neigen der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie Ihre Sitzposition durch ein festes, nicht rutschendes Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug entsprechend ausgestattet ist.
• Ist das Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf Ihren Brustkorb statt auf Ihren Kopf und Hals.

Der Sitz sollte eingestellt werden wie oben empfohlen, wobei die Erreichbarkeit der Fußpedale und des Lenkrads und die Sicht auf die Bedienelemente der Instrumententafel gewährleistet sein muss.

• Der SRS-Airbag für den Beifahrer entfaltet sich auch mit starker Kraft und kann, insbesondere wenn der Beifahrer sehr nah am Airbag sitzt, zu schweren Verletzungen oder sogar zum Tod führen.

  Der Beifahrersitz muss bei eingestellter Sitzlehne möglichst weit vom Airbag entfernt sein, sodass der Beifahrer aufrecht sitzt.

• Falsch sitzende oder unzureichend angeschnallte Säuglinge und Kleinkinder können beim Entfalten eines Airbags lebensgefährlich verletzt werden.

  Säuglinge und Kleinkinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen mit einem Kinderrückhaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt, Kinderrückhaltesysteme grundsätzlich auf den Rücksitzen anzubringen. Die Rücksitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz.

• Sitzen Sie nicht auf der Kante des Sitzes, und lehnen Sie sich nicht gegen das Armaturenbrett.

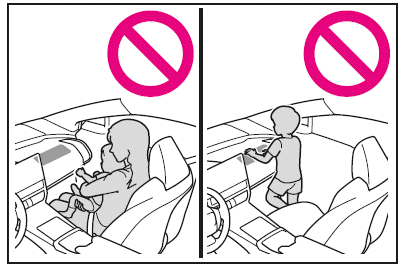

• Lassen Sie nicht zu, dass ein Kind vor dem SRS-Airbag für den Beifahrer steht oder auf dem Schoß des Beifahrers sitzt.
• Erlauben Sie den Insassen auf den Vordersitzen nicht, auf dem Schoß Gegenstände zu transportieren.

• Lehnen Sie sich nicht gegen die Tür, den Dachlängsträger oder die vordere, mittlere oder hintere Dachsäule.

• Lassen Sie nie zu, dass eine Person in Richtung zur Tür auf dem Beifahrersitz kniet oder Kopf oder Hände aus dem Fahrzeug streckt.

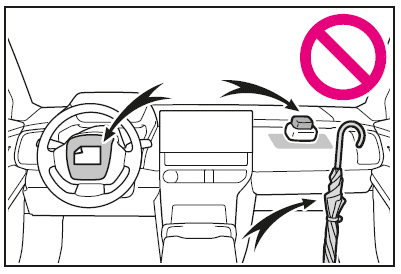

• An Bereichen wie Armaturenbrett oder Lenkradpolster dürfen keinerlei Gegenstände befestigt werden.

  Diese Gegenstände können zu Geschossen werden, wenn die SRS Fahrer- und Beifahrer-Airbags ausgelöst werden.

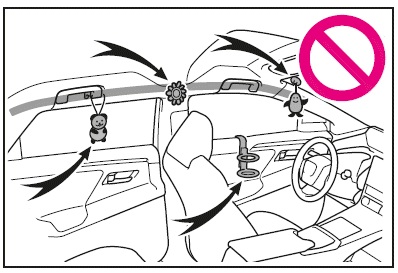

• An Bereichen wie Türen, Frontscheibe, Seitenscheiben, vorderen und hinteren Dachsäulen, Dachlängsträgern und Haltegriff dürfen keinerlei Gegenstände befestigt werden.

Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Kleiderhaken.

Wenn die SRS Kopf-Seiten- Airbags ausgelöst werden, können diese Gegenstände zu gefährlichen Geschossen werden und zu schweren Verletzungen oder sogar zum Tod führen.

• Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, in denen sich die SRS-Seiten-Airbags und der mittlere SRS-Front-Airbag entfalten, da ansonsten die SRS-Airbags bei ihrer Entfaltung behindert werden können. Solche Zubehörteile verhindern eventuell die ordnungsgemäße Aktivierung der Seiten- Airbags und des mittleren SRSFront- Airbags oder lösen eine Deaktivierung des Systems aus. Außerdem können sie zur versehentlichen Entfaltung der Seiten-Airbags und des mittleren SRS-Front-Airbags führen, was schwere oder tödliche Verletzungen zur Folge haben kann.
• SRS-Airbag-Bauteile oder die Vordertüren dürfen keinen übermäßig hohen Kräften ausgesetzt werden.

  Dies kann die Funktion der SRS-Airbags beeinträchtigen.

• Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags keines der Einzelteile, da diese heiß sein können.
• Falls das Atmen nach dem Auslösen des SRS-Airbags schwierig wird, öffnen Sie eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen sollten Rückstände so schnell wie möglich von der Haut abgewaschen werden.

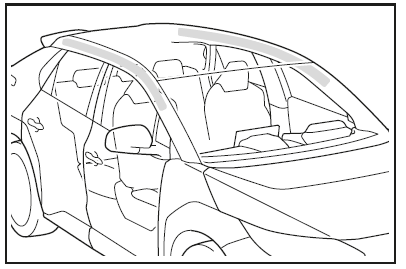

• Wenn die Teile, hinter denen die SRSAirbags verstaut sind, z.B. Lenkradpolster und vordere sowie hintere Verkleidung der Säulen, beschädigt oder gerissen sind, lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb ersetzen.

Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems

Wenden Sie sich vor dem Entsorgen Ihres Fahrzeugs oder vor der Durchführung der folgenden Änderungen unbedingt an einen Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb. Die Funktion der SRS-Airbags kann gestört oder die Airbags unbeabsichtigt ausgelöst (aufgeblasen) werden, was zu ernsthaften oder sogar tödlichen Verletzungen führen kann.

• Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags
• Instandsetzungen, Umbauten, Ausbau oder Austausch folgender Teile: Lenkrad, Instrumententafel, Armaturenbrett, Sitze oder Sitzpolsterung, vordere, seitliche und hintere Dachsäulen oder Dachlängsträger, Vordertürblech, Vordertürverkleidungen und Vordertür-Lautsprecher
• Modifikationen am Vordertürblech (z.B. Loch bohren)
• Instandsetzungen oder Umbauten folgender Teile: vordere Kotflügel, vordere Stoßstange oder Seitenwand der Fahrgastzelle
• Einbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kängurus usw.), Schneepflugs oder einer Winde
• Veränderungen am Fahrwerk
• Einbau von elektronischen Geräten wie HF-Sender und CD-Player
