2021-2026 Toyota bZ4X Betriebsanleitung: BSM (Totwinkel-Assistent)

Der Totwinkel-Assistent verwendet Radarsensoren, die rechts und links an der Innenseite des Heckstoßfängers montiert sind, um den Fahrer beim Spurwechsel zu unterstützen und die Sicherheit zu erhöhen.

WARNUNG

Warnhinweise bezüglich der Verwendung des Systems

• Der Fahrer trägt die alleinige Verantwortung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie aufmerksam die umgebenden Bereiche des Fahrzeugs.
• Die Totwinkel-Assistenzfunktion ist eine ergänzende Funktion, die den Fahrer warnt, wenn sich ein anderes Fahrzeug im toten Winkel der Außenspiegel befindet oder von hinten dem Totwinkelbereich schnell nähert. Verlassen Sie sich nicht zu stark auf die Totwinkel-Assistenzfunktion.

  Die Funktion kann nicht einschätzen, ob die Fahrspur sicher gewechselt werden kann. Wenn Sie sich zu stark auf diese Funktion verlassen, kann es daher zu einem Unfall mit schweren oder sogar tödlichen Verletzungen kommen.

Da das System unter bestimmten Umständen möglicherweise nicht ordnungsgemäß funktioniert, ist es wichtig, dass sich der Fahrer selbst per Sichtprüfung ein Bild über die aktuelle Situation verschafft.

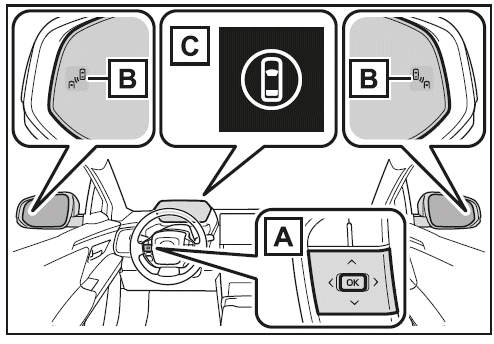

Systemkomponenten

1. Anzeigenregelschalter

Ein-/Ausschalten des Totwinkel-Assistenzsystems

2. Außenspiegel-Kontrollleuchten

Wenn ein Fahrzeug in einem toten Winkel des Außenspiegels erkannt wird oder wenn sich ein Fahrzeug schnell von hinten annähert und in den toten Winkel gelangt, leuchtet die Außenspiegel-Kontrollleuchte auf der Seite auf, auf der das Fahrzeug erkannt wurde. Wenn der Hebel für den Fahrtrichtungsanzeiger in die Richtung der erkannten Seite bewegt wird, blinkt die Außenspiegel- Kontrollleuchte.

3. Kontrollleuchte für Fahrerassistenzsysteme

Leuchtet, wenn der Totwinkel-Assistent ausgeschaltet ist. Zu diesem Zeitpunkt wird "Spurwechsel- Assistent AUS" in der Multi- Informationsanzeige angezeigt.

Sichtbarkeit der Außenspiegel-Kontrollleuchten

Bei starkem Sonnenlicht sind die Außenspiegel- Kontrollleuchten manchmal nur schwer erkennbar.

Kundenspezifische Anpassung

Einige Funktionen können angepasst werden.

Zertifizierung

WARNUNG

Gewährleistung des ordnungsgemäßen Betriebs des Systems

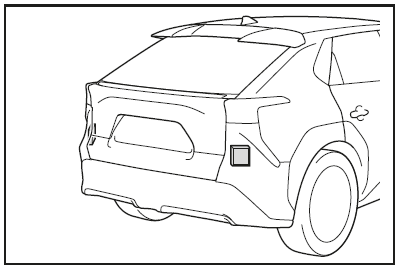

Die Sensoren für den Totwinkel-Assistenten sind links und rechts am Heckstoßfänger verbaut sind. Beachten Sie die folgenden Punkte, um sicherzustellen, dass der Totwinkel-Assistent ordnungsgemäß funktioniert.

• Halten Sie die Sensor und die umgebenden Bereiche am Heckstoßfänger jederzeit sauber.

Wenn ein Sensor oder der umgebende Bereich eines Sensors am Heckstoßfänger verschmutzt oder mit Schnee bedeckt ist, funktioniert der Totwinkel-Assistent unter Umständen nicht und es wird eine Warnmeldung   angezeigt. Beseitigen Sie in diesem Fall den Schmutz oder Schnee und fahren Sie das Fahrzeug ca.

10 Minuten lang so, dass die Betriebsbedingungen der BSM-Funktion   erfüllt sind. Wenn die Warnmeldung nicht ausgeblendet wird, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

• Bringen Sie kein Zubehör, keine Aufkleber (auch keine transparenten Aufkleber), kein Aluminiumklebeband usw. an einem Sensor oder im Umgebungsbereich eines Sensors am Heckstoßfänger an.

WARNUNG

• Setzen Sie einen Sensor und den umgebenden Bereich an der hinteren Stoßstange keinen starken Stößen aus.

  Wenn ein Sensor auch nur leicht aus seiner ursprünglichen Position verschoben wird, kann eine Fehlfunktion des Systems auftreten, wodurch Fahrzeuge nicht mehr ordnungsgemäß erkannt werden. Lassen Sie das Fahrzeug in den folgenden Situationen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

• Ein Sensor oder sein umgebender Bereich wurde starken Stößen ausgesetzt.
• Wenn der umgebende Bereich eines Sensors zerkratzt oder verbeult ist oder wenn sich Teile davon abgetrennt haben.

• Zerlegen Sie nicht den Sensor.
• Nehmen Sie keine Veränderungen am Sensor oder im Umgebungsbereich des Heckstoßfängers vor.
• Wenn ein Sensor oder der Heckstoßfänger ausgebaut/eingebaut oder ersetzt werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
• Lackieren Sie den Heckstoßfänger ausschließlich in einer offiziellen Toyota- Farbe.

Ein-/Ausschalten des Totwinkel- Assistenzsystems

Der Totwinkel-Assistent kann unter in der Multi-Informationsanzeige aktiviert/ deaktiviert werden.

Wenn der Totwinkel-Assistent ausgeschaltet ist, leuchtet die Kontrollleuchte für Fahrerassistenzsysteme  . Zu diesem Zeitpunkt wird "Spurwechsel- Assistent AUS" in der Multi-Informationsanzeige angezeigt.

Der Totwinkel-Assistent wird immer aktiviert, wenn der Startschalter auf ON gedreht wird.

Funktion des Totwinkel-Assistenten

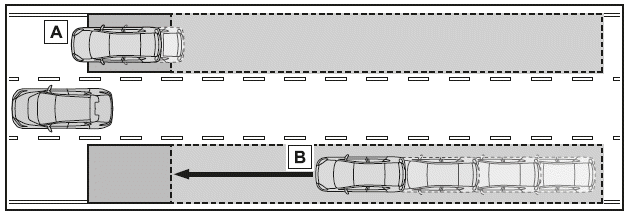

Mit Hilfe des Totwinkel-Assistenten erkennbare Fahrzeuge

Der Totwinkel-Assistent nutzt Radarsensoren am Heck zur Erkennung nachfolgender Fahrzeuge auf benachbarten Fahrstreifen und informiert den Fahrer über Kontrollleuchten an den Außenspiegeln über das Vorhandensein solcher Fahrzeuge.

1. Fahrzeuge, die in Bereichen fahren, die nicht im Außenspiegel sichtbar sind (toter Winkel)
2. Fahrzeuge, die sich in Bereichen, die nicht im Außenspiegel sichtbar sind (toter Winkel), schnell von hinten nähern

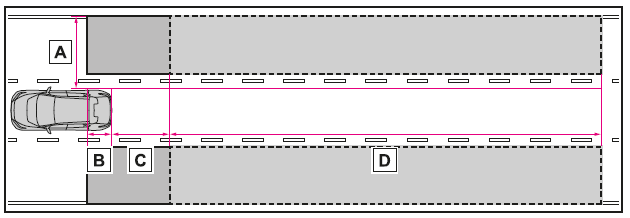

Erkennungsbereiche des Totwinkel-Assistenten

Die Bereiche, in denen Fahrzeuge erkannt werden können, sind unten dargestellt.

Reichweite der einzelnen Erkennungsbereiche:

1. Ca. 0,5 m bis 3,5 m auf jeder Seite des Fahrzeugs*1
2. Ca. 1 m nach vorn ab der hinteren Stoßstange
3. Ca. 3 m ab der hinteren Stoßstange
4. Ca. 3 m bis 60 m von der hinteren Stoßstange*2

*1: Der Bereich zwischen der Seite des Fahrzeug bis zu einem Abstand von 0,5 m von der Seite des Fahrzeugs kann nicht erkannt werden.

*2: Je größer die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem erkannten Fahrzeug ist, umso größer ist der Abstand, in dem das Fahrzeug erkannt wird, wodurch die Außenspiegel-Kontrollleuchte aufleuchtet oder blinkt.

Der Totwinkel-Assistent ist funktionsfähig, wenn

Der Totwinkel-Assistent ist funktionsfähig, wenn alle der folgenden Bedingungen erfüllt sind:

• Der Startschalter ist in Stellung ON.
• Der Totwinkel-Assistent ist eingeschaltet.
• Es ist eine andere Schaltstellung als R ausgewählt.
• Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 10 km/h.

Der Totwinkel-Assistent erkennt Fahrzeuge, wenn

Der Totwinkel-Assistent erkennt Fahrzeuge, wenn sie sich in den folgenden Situationen im Erfassungsbereich befinden:

• Ein Fahrzeug in einer benachbarten Spur überholt Ihr Fahrzeug.
• Sie überholen langsam ein Fahrzeug in einer benachbarten Spur.
• Ein anderes Fahrzeug gelangt beim Wechseln seiner Fahrspur in den Erkennungsbereich.

Bedingungen, unter denen das System keine Fahrzeuge erkennt

Der Totwinkel-Assistent ist nicht für die Erkennung folgender Fahrzeugtypen und/oder Objekte konzipiert:

• Kleine Motorräder, Fahrräder, Fußgänger usw.*
• Fahrzeuge, die sich in die Gegenrichtung bewegen
• Leitplanken, Wände, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche Objekte*
• Nachfolgende Fahrzeuge, die in derselben Spur fahren*
• Fahrzeuge, die 2 Spuren weiter als Ihr Fahrzeug fahren*
• Fahrzeuge, die schnell von Ihrem Fahrzeug überholt werden*

*: In Abhängigkeit von den Bedingungen kann die Erkennung eines Fahrzeugs und/oder Objekts erfolgen.

Bedingungen, unter denen das System unter Umständen nicht ordnungsgemäß arbeitet

• Der Totwinkel-Assistent kann Fahrzeuge in den folgenden Situationen möglicherweise nicht korrekt erkennen:

• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umgebenden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden Bereich an der hinteren Stoßstange verdecken
• Beim Fahren auf einer Fahrbahnoberfläche, die wetterbedingt durch starke Regenoder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes Wasser befindet
• Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand untereinander haben
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug gering ist
• Wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbereich gelangt, signifikant ist
• Wenn sich die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erkennungsbereich gelangt, das etwa mit derselben Geschwindigkeit wie Ihr Fahrzeug fährt
• Wenn Ihr Fahrzeug aus der stehenden Position anfährt und ein Fahrzeug im Erkennungsbereich bleibt
• Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie z.B. bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.
• Beim Fahren auf Straßen mit scharfen Kurven oder mit mehreren aufeinanderfolgenden Kurven oder auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und das Fahrzeug in einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt ist
• Wenn Zubehör (z.B. ein Fahrradträger) am Fahrzeugheck montiert ist
• Wenn der Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbereich gelangt, signifikant ist
• Sofort nach dem Einschalten des Totwinkel- Assistenten
• Wenn mit dem Fahrzeug ein anderes Fahrzeug abgeschleppt wird

• Fälle, in denen der Totwinkel-Assistent ein Fahrzeug und/oder Objekt unnötigerweise erkennt, können sich in den folgenden Situationen häufen:

• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umgebenden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Leitplanke, Wand usw. innerhalb des Erkennungsbereichs gering ist
• Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie z.B. bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und ein Fahrzeug, das nicht in der benachbarten Spur fährt, in den Erkennungsbereich gelangt
• Beim Fahren auf Straßen mit scharfen Kurven oder mit mehreren aufeinanderfolgenden Kurven oder auf unebenen Fahrbahnen
• Wenn die Reifen rutschen oder durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug gering ist
• Wenn Zubehör (z.B. ein Fahrradträger) am Fahrzeugheck montiert ist
• Wenn mit dem Fahrzeug ein anderes Fahrzeug abgeschleppt wird
