2021-2026 Toyota bZ4X Betriebsanleitung: Toyota Safety Sense

Das Toyota Safety Sense-System umfasst die Fahrerassistenzsysteme und trägt zu einem sicheren und komfortablen Fahrerlebnis bei:

WARNUNG

Toyota Safety Sense

Das Toyota Safety Sense-System wurde so konzipiert, dass der Fahrer das Fahrzeug sicher bewegen kann. Mit dem System werden die Folgen für die Insassen bei einer Kollision minimiert. Zudem wird der Fahrer bei normalen Fahrsituationen wirkungsvoll unterstützt. Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten kann, beschränkt sind, sollten Sie sich nicht zu stark auf dieses System verlassen. Der Fahrer ist allein dafür verantwortlich, genau auf die Umgebung zu achten und das Fahrzeug sicher zu bewegen.

Sicherer Betrieb

• Verlassen Sie sich nicht zu stark auf das System. Der Fahrer ist allein dafür verantwortlich, genau auf die Umgebung zu achten und das Fahrzeug sicher zu bewegen. Dieses System funktioniert unter Umständen nicht in allen Situationen und die bereitgestellte Unterstützung kann eingeschränkt sein. Wenn sich der Fahrer im Hinblick auf die Fahrzeugsicherheit zu sehr auf dieses System verlässt, kann dies zu Unfällen mit schweren oder sogar tödlichen Verletzungen führen.
• Versuchen Sie nicht, den Betrieb des Systems zu testen, da es unter Umständen nicht ordnungsgemäß funktioniert, was zu einem Unfall führen kann.
• Wenn Ihr Eingreifen erforderlich ist, während Fahrmanöver durchgeführt werden, oder wenn eine Systemstörung auftritt, wird eine Warnmeldung angezeigt oder es ertönt ein Warnsummer.

  Wenn eine Warnmeldung in der Anzeige eingeblendet wird, folgen Sie den angezeigten Anweisungen.

• In Abhängigkeit von den Außengeräuschen, von der Lautstärke des Audiosystems usw. kann der Warnsummer unter Umständen schwer zu hören sein.

  Darüber hinaus kann je nach den Straßenbedingungen der Betrieb des Systems nur schwer wahrnehmbar sein.

Wenn das System deaktiviert werden muss

Deaktivieren Sie in den folgenden Situationen das System.

Andernfalls funktioniert das System unter Umständen nicht ordnungsgemäß, was zu Unfällen mit schweren oder sogar tödlichen Verletzungen führen kann.

• Wenn das Fahrzeug aufgrund einer Überladung oder eines platten Reifens stark geneigt ist
• Beim Fahren mit extrem hohen Geschwindigkeiten
• Beim Abschleppen eines anderen Fahrzeugs
• Wenn das Fahrzeug auf einem Lkw, Schiff, Zug usw. transportiert wird
• Wenn das Fahrzeug angehoben ist und die Räder sich frei drehen können
• Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem Rollenprüfstand oder einem Tachometertester, oder bei der Verwendung einer Auswuchtmaschine
• Wenn das Fahrzeug sportlich gefahren oder im Gelände bewegt wird
• Reinigen des Fahrzeugs in einer automatischen Autowaschanlage
• Wenn ein Sensor durch einen starken Stoß gegen den Sensor oder seinen umgebenden Bereich falsch ausgerichtet oder deformiert ist
• Wenn vorübergehend Zubehör am Fahrzeug montiert ist, das einen Sensor verdeckt oder das Licht blockiert
• Wenn ein Notrad oder Schneeketten am Fahrzeug montiert sind oder wenn ein Notfall-Reparatur-Kit für Reifen verwendet wurde
• Wenn die Reifen stark verschlissen sind oder der Reifendruck niedrig ist
• Wenn Reifen mit einer von den Herstellerspezifikationen abweichenden Größe montiert sind
• Wenn das Fahrzeug aufgrund einer Kollision, einer Störung usw. nicht stabil gefahren werden kann

Fahrerassistenzsysteme

• AHS (adaptives Fernlichtsystem) (je nach Ausstattung)
• AHB (automatisches Fernlicht) (je nach Ausstattung)
• PCS (Pre-Collision-System)
• LTA (Spurhalteassistent)
• LDA (Spurwechselwarnung)
• RSA (Road Sign Assist)
• Dynamische Radar-Geschwindigkeitsregelung
• Geschwindigkeitsbegrenzung (je nach Ausstattung)
• Nothaltsystem (Emergency Driving Stop System)

Von Toyota Safety Sense verwendete Sensoren

Es werden verschiedene Sensoren verwendet, um die für den Systembetrieb erforderlichen Informationen zu erhalten.

Sensoren, die die Umgebungsbedingungen erfassen

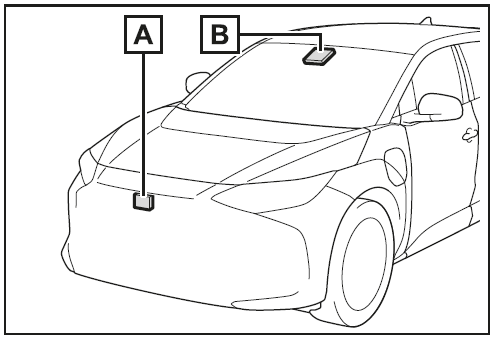

• Vorn

1. Vorderer Radarsensor
2. Frontkamera

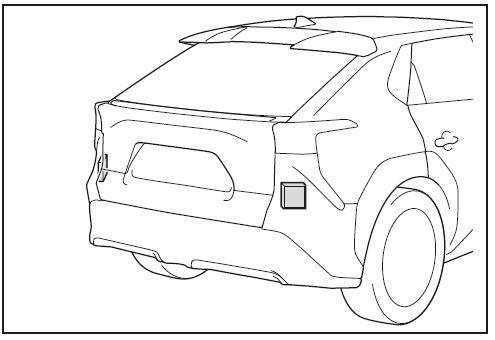

• Heck (hintere seitliche Radarsensoren)

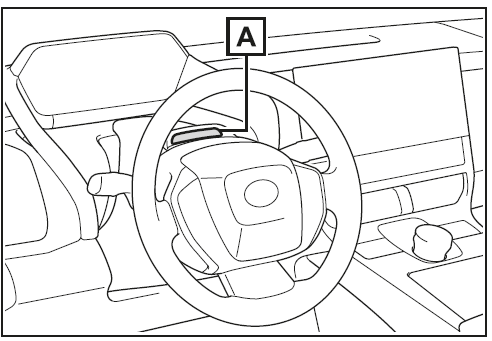

Sensoren, die den Fahrerzustand erfassen (je nach Ausstattung)

1. Fahrermonitorkamera

WARNUNG

Vermeiden von Störungen der Radarsensoren

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Andernfalls kann es vorkommen, dass ein Radarsensor nicht ordnungsgemäß funktioniert, was zu Unfällen mit schweren oder sogar tödlichen Verletzungen führen kann.

• Halten Sie die Radarsensoren und die Abdeckungen der Radarsensoren jederzeit sauber.

Reinigen Sie die Vorderseite eines Radarsensors oder die Vorder- oder Rückseite einer Radarsensorabdeckung, wenn diese verschmutzt oder mit Wassertropfen, Schnee usw. bedeckt ist.

Verwenden Sie bei der Reinigung des Radarsensors und der Radarsensorabdeckung ein weiches Tuch zum Entfernen von Schmutz, um Beschädigungen zu vermeiden.

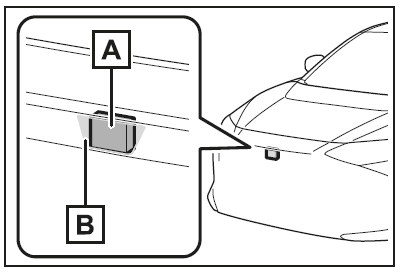

1. Radarsensor
2. Radarsensorabdeckung

• Bringen Sie kein Zubehör, keine Aufkleber (auch keine transparenten Aufkleber), kein Aluminiumklebeband usw. an einem Radarsensor oder an einer Radarsensorabdeckung und den umgebenden Bereich an.
• Setzen Sie einen Radarsensor oder den umgebenden Bereich keinen Stößen aus. Wenn ein Radarsensor, der Frontgrill oder der Frontstoßfänger einem Aufprall ausgesetzt waren, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Demontieren Sie nicht die Radarsensoren.
• Modifizieren oder lackieren Sie nicht die Radarsensoren oder die Radarsensorabdeckung und ersetzen Sie diese im Bedarfsfall nur durch Originalteile von Toyota.
• In den folgenden Situationen muss eine Neukalibrierung der Radarsensoren durchgeführt werden. Wenden Sie sich für ausführliche Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

• Wenn ein Radarsensor entfernt und montiert oder ersetzt wurde
• Wenn die vordere Stoßstange oder der Frontgrill ersetzt wurde

Radarsensorabdeckung mit Heizung

Wenn das System feststellt, dass sich Schnee auf der Radarsensorabdeckung ansammelt, wird die Heizung automatisch eingeschaltet. Wenn der Bereich um die Radarsensorabdeckung berührt werden muss, wie z.B. für eine Reinigung, stellen Sie sicher, dass sich die Radarsensorabdeckung ausreichend abgekühlt hat.

Andernfalls besteht Verbrennungsgefahr.

Vermeiden von Störungen der Frontkamera

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Andernfalls funktioniert die Frontkamera unter Umständen nicht ordnungsgemäß, was zu Unfällen mit schweren oder sogar tödlichen Verletzungen führen kann.

• Halten Sie die Frontscheibe immer sauber.

• Wenn die Frontscheibe verschmutzt oder mit einem Ölfilm, mit Wassertropfen, mit Schnee usw. bedeckt ist, reinigen Sie die Frontscheibe.
• Wenn die Frontscheibe mit einem Glasbeschichtungsmittel behandelt wurde, müssen trotzdem die Scheibenwischer verwendet werden, um Wassertropfen usw. vom Bereich vor der Frontkamera zu entfernen.
• Wenn die Innenseite der Frontscheibe in dem Bereich, in dem sich die Frontkamera befindet, verschmutzt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

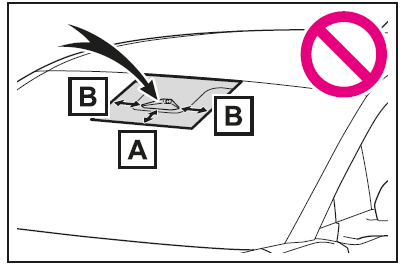

• Bringen Sie keine Aufkleber (auch keine transparenten Aufkleber) oder andere Gegenstände an der Frontscheibe im Bereich vor der Frontkamera an (schattierter Bereich in der Abbildung).

1. Ca. 4 cm
2. Ca. 4 cm

• Wenn die Frontscheibe im Bereich vor der Frontkamera beschlagen oder mit Kondenswasser oder Eis bedeckt ist, verwenden Sie die Frontscheibenheizung, um den Beschlag bzw. das Kondenswasser oder das Eis zu entfernen.
• Wenn Wassertropfen nicht ordnungsgemäß mit dem Scheibenwischer von der Frontscheibe im Bereich vor der Frontkamera entfernt werden können, ersetzen Sie den Wischereinsatz oder das Wischerblatt.
• Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
• Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist. Wenn die Frontscheibe ersetzt wurde, muss eine Neukalibrierung der Frontkamera durchgeführt werden. Wenden Sie sich für ausführliche Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
• Verhindern Sie, dass Flüssigkeiten mit der Frontkamera in Kontakt kommen.
• Verhindern Sie, dass grelles Licht auf die Frontkamera fällt.
• Achten Sie darauf, dass die Linse der Frontkamera nicht beschädigt oder verschmutzt wird. Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glasreiniger auf die Linse der Frontkamera gelangt. Berühren Sie nicht die Linse der Frontkamera.

  Wenn die Linse der Frontkamera verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

• Setzen Sie die Frontkamera keinen starken Stößen aus.
• Ändern Sie nicht die Einbauposition oder die Ausrichtung der Frontkamera und entfernen Sie sie nicht.
• Demontieren Sie nicht die Frontkamera.
• Modifizieren Sie keine Teile im Bereich der Frontkamera, wie z.B. im Bereich des Innenrückspiegels oder des Dachs.
• Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoßstange kein Zubehör an, das die Frontkamera stören könnte. Wenden Sie sich für ausführliche Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
• Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt ist, stellen Sie sicher, dass die Frontkamera dadurch nicht gestört wird.
• Modifizieren oder wechseln Sie nicht die Scheinwerfer oder andere Leuchten.

Einbaubereich der Frontkamera an der Frontscheibe

Wenn das System feststellt, dass die Frontscheibe unter Umständen beschlagen ist, wird automatisch die Heizung in Betrieb genommen, um den Beschlag in dem Bereich der Frontscheibe zu entfernen, in dem sich die Frontkamera befindet.

Achten Sie bei der Reinigung usw. darauf, den Bereich um die Frontkamera nicht zu berühren, bis sich die Frontscheibe ausreichend abgekühlt hat, da ansonsten Verbrennungsgefahr besteht.

Vorsichtsmaßnahmen für die Fahrermonitorkamera (je nach Ausstattung)

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Andernfalls kann eine Störung der Fahrermonitorkamera und der Systeme ausgelöst werden, was zu Unfällen mit schweren oder sogar tödlichen Verletzungen führen kann.

• Setzen Sie die Fahrermonitorkamera und ihren umgebenden Bereich keinen starken Stößen aus.

Wenn ein starker Stoß erfolgt ist, kann es zu einer Fehlausrichtung der Fahrermonitorkamera kommen, wodurch der Fahrer nicht mehr ordnungsgemäß erkannt werden kann. Lassen Sie das Fahrzeug in diesem Fall von einem Toyota- Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

• Zerlegen oder modifizieren Sie die Fahrermonitorkamera nicht.
• Bringen Sie kein Zubehör, keine Aufkleber (einschl. transparente Aufkleber) usw. an der Fahrermonitorkamera oder in ihrem umgebenden Bereich an.
• Lassen Sie die Fahrermonitorkamera und ihren umgebenden Bereich nicht nass werden.
• Verdecken Sie die Fahrermonitorkamera nicht und platzieren Sie keine Gegenstände vor der Kamera.
• Achten Sie darauf, dass die Linse der Fahrermonitorkamera nicht beschädigt wird.
• Berühren Sie die Linse der Fahrermonitorkamera nicht und achten Sie darauf, dass die nicht verschmutzt wird.

Wenn Schmutz oder Fingerabdrücke an der Kameralinse anhaften, reinigen Sie sie vorsichtig mit einem trockenen, weichen Tuch, um sie nicht zu zerkratzen oder zu beschädigen.

• Verwenden Sie für die Reinigung der Linse keine Reinigungsmittel oder organische Lösungsmittel, die den Kunststoff beschädigen können.

Situationen, in denen die Sensoren unter Umständen nicht ordnungsgemäß funktionieren

• Wenn sich die Höhe oder die Neigung des Fahrzeugs aufgrund von Modifikationen geändert hat
• Wenn die Frontscheibe verschmutzt, beschlagen, gesprungen oder beschädigt ist
• Wenn die Umgebungstemperatur hoch oder niedrig ist
• Wenn Schlamm, Wasser, Schnee, tote Insekten, Fremdkörper usw. an der Vorderseite des Sensors anhaften
• Bei schlechten Wetterbedingungen, z.B. bei starkem Regenfall, dichtem Nebel, Schneefall oder Sandsturm
• Wenn Wasser, Schnee, Staub usw. vor dem Fahrzeug aufgewirbelt wird oder beim Fahren durch Sprühregen oder Rauch
• Wenn die Scheinwerfer beim Fahren, wie z.B. bei Nacht oder in einem Tunnel, in der Dunkelheit nicht eingeschaltet sind
• Wenn die Streuscheibe eines Scheinwerfers verschmutzt ist oder die Beleuchtung schwach ist
• Wenn die Scheinwerfer falsch ausgerichtet sind
• Wenn ein Scheinwerfer eine Störung aufweist
• Wenn das Scheinwerferlicht eines anderen Fahrzeugs, Sonnenlicht oder reflektiertes Licht direkt auf die Frontkamera fällt
• Wenn sich die Helligkeit der Umgebung plötzlich ändert
• Beim Fahren in der Nähe eines Fernsehturms, einer Sendestation, eines Kraftwerks, eines mit einem Radar ausgestatteten Fahrzeugs oder einer anderen Einrichtung, in der starke Funkwellen oder starkes elektrisches Rauschen vorhanden ist
• Wenn ein Wischerblatt die Frontkamera blockiert
• Beim Fahren an einem Ort oder in der Nähe von Objekten, der/die Funkwellen stark reflektieren, wie z.B.:

• Tunnel
• Fachwerkbrücken
• Schotterstraßen
• Zerfurchte, verschneite Straßen
• Mauern
• Große Lastwagen
• Kanaldeckel
• Leitplanken
• Metallplatten

• Beim Fahren in der Nähe einer Stufe oder eines Vorsprungs
• Wenn ein erkennbares Fahrzeug sehr schmal ist, wie z.B. ein SMV (Small Mobility Vehicle)
• Wenn ein erkennbares Fahrzeug einen kleinen Front- oder Heckbereich hat, wie z.B. ein unbeladener Lkw
• Wenn ein erkennbares Fahrzeug einen niedrigen Front- oder Heckbereich hat, wie z.B. ein Tieflader

• Wenn ein erkennbares Fahrzeug eine extrem große Bodenfreiheit hat

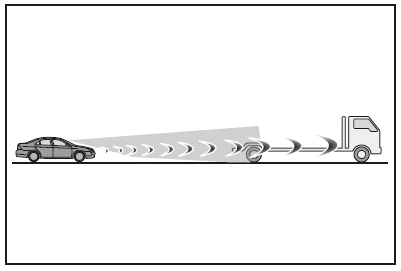

• Wenn ein erkennbares Fahrzeug eine Ladung befördert, die über den Ladebereich hinausragt
• Wenn ein erkennbares Fahrzeug nur wenige freiliegende Metallflächen besitzt, wie z.B. ein Fahrzeug, dass mit Textilmaterialien eingehüllt ist usw.
• Wenn ein erkennbares Fahrzeug eine unregelmäßige Form aufweist, wie z.B. ein Traktor, ein Seitenwagen usw.
• Wenn der Abstand zwischen dem Fahrzeug und einem erkennbaren Fahrzeug extrem gering geworden ist
• Wenn sich ein erkennbares Fahrzeug in einer versetzten Position befindet
• Wenn Schnee, Schlamm usw. an einem erkennbaren Fahrzeug anhaftet
• Beim Fahren auf Straßen mit der folgenden Charakteristik:

• Straßen mit scharfen Kurven oder kurvenreiche Straßen
• Straße mit Gefällewechseln, wie z.B. plötzliche Anstiege oder Bergabstrecken
• Straßen, die nach links oder rechts abfallen
• Straßen mit tiefen Spurrillen
• Straßen, die uneben oder schlecht gewartet sind
• Straßen, die häufig wellig oder holprig sind

• Wenn das Lenkrad häufig oder plötzlich betätigt wird
• Wenn das Fahrzeug keine konstante Position innerhalb einer Spur hält
• Wenn Teile des Systems, die Bremsen usw. kalt oder extrem heiß, nass usw. sind.
• Wenn die Räder falsch ausgerichtet sind
• Beim Fahren auf rutschigen Fahrbahnen, z.B. auf Eis, Schnee, Schotter usw.
• Wenn der Kurs des Fahrzeugs von der Form einer Kurve abweicht
• Wenn die Fahrzeuggeschwindigkeit beim Eintritt in eine Kurve extrem hoch ist
• Beim Ein-/Ausfahren in/aus einen(m) Parkplatz, eine(r) Garage, einen(m) Fahrzeugaufzug usw.
• Beim Fahren auf einem Parkplatz
• Beim Fahren in einem Bereich, in dem Hindernisse mit Ihrem Fahrzeug in Kontakt kommen können, z.B. hohes Gras, Baumzweige, Vorhänge usw.

Situationen, in denen die Spur unter Umständen nicht erkannt wird

• Wenn die Spur extrem breit oder schmal ist
• Direkt nach einem Spurwechsel oder nach dem Passieren einer Kreuzung
• Beim Fahren in einer temporären Spur oder in einer Spur im Baustellenbereich
• Wenn in der Umgebung bauliche Strukturen, Muster oder Schatten vorhanden sind, die Spurlinien ähneln
• Wenn die Spurlinien nicht deutlich erkennbar sind oder beim Fahren auf einer nassen Straßenoberfläche
• Wenn sich eine Spurlinien auf einem Bordstein befindet
• Beim Fahren auf einem hellen, reflektierenden Straßenbelag wie Beton

Situationen, in denen einige oder alle Funktionen des Systems nicht verwendet werden können

• Wenn eine Störung im System oder in einem verbundenen System erkannt wird, wie z.B. Bremsen, Lenkung usw.
• Wenn VSC, TRC oder andere sicherheits spezifische Systeme aktiv sind
• Wenn VSC, TRC oder andere sicherheitsspezifische Systeme inaktiv sind

Änderungen beim Bremsbetriebsgeräusch und beim Ansprechverhalten des Bremspedals

• Beim Betätigen der Bremse können Bremsbetriebsgeräusche zu hören sein und das Ansprechverhalten des Bremspedals kann sich ändern, was jedoch keine Störung darstellt.
• Wenn das System in Betrieb ist, kann sich das Bremspedal steifer als erwartet anfühlen oder nachlassen. In beiden Situationen kann das Bremspedal weiter durchgetreten werden. Treten Sie bei Bedarf das Bremspedal weiter durch.

Situationen, in denen der Fahrermonitor unter Umständen nicht ordnungsgemäß funktioniert (je nach Ausstattung)

In folgenden oder ähnlichen Situationen kann die Fahrermonitorkamera unter Umständen nicht das Gesicht des Fahrers erkennen, wodurch die Funktion möglicherweise nicht ordnungsgemäß ausgeführt werden kann.

• Wenn der Innenraum des Fahrzeugs heiß ist, wie z.B. nachdem das Fahrzeug in der Sonne geparkt wurde
• Wenn eine sehr helle Lichtquelle, wie z.B. die Sonne oder die Scheinwerfer des nachfolgenden Fahrzeugs, direkt auf die Fahrermonitorkamera trifft
• Wenn sich die Helligkeit im Fahrzeug häufig aufgrund der Schatten vom umgebenden baulichen Strukturen usw. ändert
• Wenn eine sehr helle Lichtquelle, wie z.B. die Sonne oder die Scheinwerfer eines entgegenkommenden Fahrzeugs, direkt auf das Gesicht des Fahrers trifft
• Wenn Licht, entweder innerhalb oder außerhalb des Fahrzeugs, von den Gläsern einer Brille oder einer Sonnenbrille reflektiert wird
• Wenn sich mehrere Gesichter im Erkennungsbereich der Fahrermonitorkamera befinden, z.B. wenn sich der Fahrer und ein Insasse auf dem Rücksitz gegen den Fahrersitz lehnen
• Wenn die Fahrermonitorkamera vom Lenkrad oder von einer Hand oder einem Arm auf dem Lenkrad usw. blockiert wird
• Wenn der Fahrer einen Hut trägt
• Wenn der Fahrer eine Augenklappe trägt
• Wenn der Fahrer eine Brille oder Sonnenbrille trägt, die nur wenig Infrarotstrahlen durchlässt
• Wenn der Fahrer Kontaktlinsen trägt
• Wenn der Fahrer einen Mundschutz trägt
• Wenn der Fahrer lacht oder seine Augen nur leicht geöffnet sind
• Wenn die Augen, Nase, Mund oder Gesichtsform des Fahrers verdeckt sind
• Wenn der Fahrer Makeup trägt, das Augen, Nase, Mund oder Gesichtsform nur schwer erkennen lässt
• Wenn die Augen des Fahrers durch den Rahmen einer Brille oder Sonnenbrille oder durch Haare usw. verdeckt werden
• Wenn sich im Inneren des Fahrzeugs eine Vorrichtung befindet, die kurze Infrarotstrahlung ausgibt, wie z.B. ein Fahrerüberwachungssystem eines Fremdherstellers.
