2021-2026 Toyota bZ4X Betriebsanleitung: Anhängerbetrieb

Ihr Fahrzeug dient in erster Linie der Beförderung von Personen.

Weitere Informationen über zusätzliche Anforderungen wie Montagesätze für Anhängerkupplungen usw. erhalten Sie von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb.

Gewichtsgrenzen

Vor dem Anhängerbetrieb sind zulässige Anhängelast, GVM (zulässiges Gesamtgewicht des Fahrzeugs), MPAC (maximal zulässige Achslast) und zulässige Deichselstützlast zu prüfen.

Anhängerkupplung

Wir empfehlen für Ihr Fahrzeug die Anhängerkupplung von Toyota. Andere geeignete und qualitativ vergleichbare Produkte können ebenfalls verwendet werden.

Bei Fahrzeugen, bei denen die Anhängevorrichtung Leuchten oder das Nummernschild blockiert, muss Folgendes beachtet werden:

• Verwenden Sie nur Anhängevorrichtungen, die einfach entfernt und umpositioniert werden können.
• Die Anhängevorrichtungen müssen bei Nichtverwendung entfernt oder umpositioniert werden.

Wichtiges über Anhängerladungen

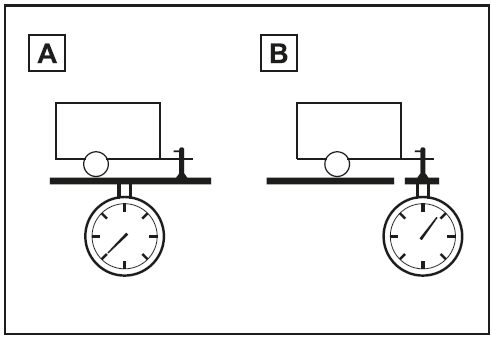

Gesamtgewicht des Anhängers und erlaubte Stützlast

1. Gesamtgewicht des Anhängers

Das Eigengewicht des Anhängers zuzüglich der Ladung des Anhängers muss innerhalb der zulässigen Anhängelast liegen. Es ist gefährlich, dieses Gewicht zu überschreiten.

Verwenden Sie im Anhängerbetrieb eine Reibkupplung oder einen Reibstabilisator (Vorrichtung zur Kontrolle des Aufschaukelns schwerer Anhänger - "Sway Control").

2. Erlaubte Stützlast

Bemessen Sie die Ladung des Anhängers so, dass die Stützlast größer als 25 kg oder 4% der zulässigen Anhängelast ist. Die Stützlast darf das angegebene Gewicht nicht überschreiten.

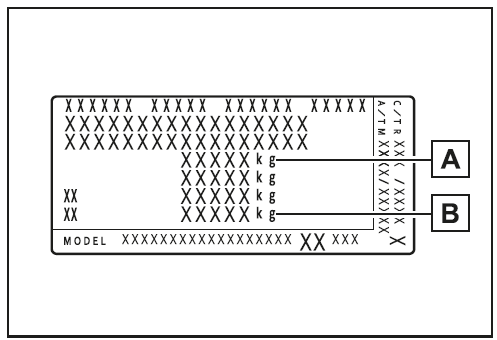

Typenschild des Herstellers

1. Zulässiges Gesamtgewicht des Fahrzeugs

Die Summe aus Leergewicht, Fahrzeugzuladung einschließlich Fahrer und Passagieren, Gepäck, Gewicht der Anhängerkupplung und Stützlast darf das zulässige Gesamtgewicht des Fahrzeugs nicht um mehr als 100 kg übersteigen. Es ist gefährlich, dieses Gewicht zu überschreiten.

2. Maximal zulässige Hinterachslast

Die Hinterachslast darf die maximal zulässige Hinterachslast um nicht mehr als 15% überschreiten. Es ist gefährlich, dieses Gewicht zu überschreiten. Die Werte für die zulässsige Anhängelast wurden durch VerVersuche auf Meereshöhe ermittelt. Beachten Sie, dass die Leistung des EV-Systems und die zulässige Anhängelast in großer Höhe geringer sind.

WARNUNG

Wenn das zulässige Gesamtgewicht des Fahrzeugs oder die maximal zulässige Achslast überschritten wird

Das Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen oder lebensgefährlichen Verletzungen führen.

• Erhöhen Sie den Reifendruck um weitere 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem empfohlenen Reifendruck.
• Überschreiten Sie nicht die Geschwindigkeitsbegrenzung für Anhängerbetrieb in geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je nachdem, welcher Wert niedriger ist.

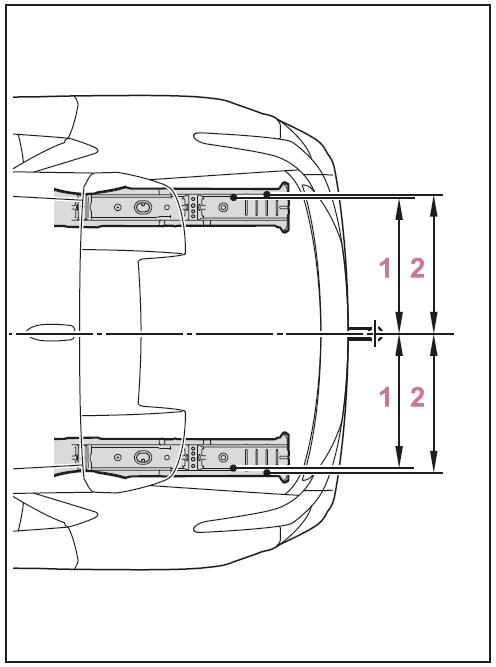

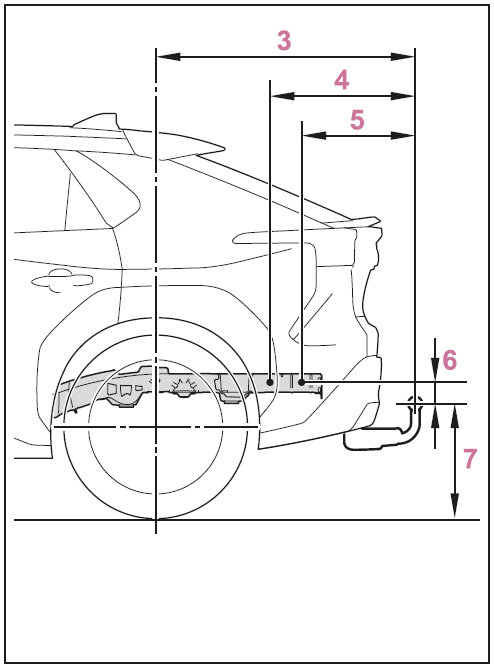

Einbaulage von Anhängerkupplung und Kugelkopf

1. 538 mm
2. 538 mm

3. 1041 mm
4. 569 mm
5. 439 mm
6. 100 mm
7. 381 mm

Informationen zu Reifen

• Erhöhen Sie den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem empfohlenen Wert beim Fahren mit Anhänger.
• Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Gesamtgewicht des Anhängers und entsprechend den vom Hersteller des Anhängers empfohlenen Werten.

Anhängerbeleuchtung

Wenden Sie sich zur Installation einer Anhängerbeleuchtung an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb, da bei einer falschen Montage die Beleuchtungsanlage des Fahrzeugs beschädigt werden kann. Beachten Sie bei der Montage der Anhängerbeleuchtung die geltenden rechtlichen Bestimmungen.

Einfahrhinweise

Toyota empfiehlt, Fahrzeuge mit neu eingebauten Antriebsstrangkomponenten auf den ersten 800 km nicht zum Ziehen von Anhängern einzusetzen.

Sicherheitskontrollen vor dem Anhängerbetrieb

• Kontrollieren Sie, dass der maximal zulässige Lastgrenzwert für den Kugelkopf der Anhängerkupplung nicht überschritten wird. Bedenken Sie, dass die Stützlast auf der Anhängerkupplung die Belastung des Fahrzeugs erhöht. Stellen Sie ebenfalls sicher, dass Sie im Anhängerbetrieb nicht die maximal zulässige Achslast überschreiten.
• Sorgen Sie dafür, dass die Ladung des Anhängers gesichert wird.
• Kann der Verkehr hinter dem Anhänger mit den normalen Außenspiegeln nicht ordnungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen.

  Justieren Sie die Gestelle dieser Spiegel auf beiden Seiten des Fahrzeugs so, dass immer die bestmögliche Sicht auf die Straße hinter Ihnen gegeben ist.

Wartung

• Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss das Fahrzeug öfter gewartet werden, da sich der Wartungsbedarf aufgrund der gegenüber normalem Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
•  Ziehen Sie alle Befestigungsschrauben des Kugelkopfs und der Halterung der Anhängerkupplung nach ca. 1000 km Anhängerbetrieb nach.

Wenn ein Anhänger schlingert

Bestimmte Faktoren (Seitenwind, vorbeifahrende Fahrzeuge, unebene Straßen usw.) können sich negativ auf das Handling Ihres Fahrzeugs und Anhängers auswirken.

• Wenn ein Anhänger schlingert:

• Halten Sie das Lenkrad gut fest. Lenken Sie geradeaus.

Versuchen Sie nicht, das Schlingern des Anhängers mit Lenkbewegungen auszugleichen.

• Lassen Sie das Gaspedal sofort aber allmählich los, um die Geschwindigkeit nach und nach zu verringern.

Erhöhen Sie nicht die Geschwindigkeit. Betätigen Sie nicht die Fahrzeugbremsen.

Wenn Sie keine extremen Korrekturen mit dem Lenkrad oder den Bremsen vornehmen, sollten sich Ihr Fahrzeug und der Anhänger relativ schnell stabilisieren.

• Wenn die Schlingerbewegung des Anhängers gestoppt wurde:

• Halten Sie an einer sicheren Stelle an.

  Lassen Sie alle Insassen aus dem Fahrzeug aussteigen.

• Überprüfen Sie die Reifen des Fahrzeugs und des Anhängers.
• Überprüfen Sie die Ladung im Anhänger.

  Stellen Sie sicher, dass sich die Ladung nicht verschoben hat. Stellen Sie sicher, dass die Stützlast angemessen ist, sofern möglich.

• Überprüfen Sie die Ladung im Fahrzeug.

  Stellen Sie sicher, dass das Fahrzeug nicht überladen ist, wenn sich alle Insassen im Fahrzeug befinden.

Wenn Sie keine Probleme finden können, liegt die Geschwindigkeit, bei der der Anhänger ins Schlingern kam, über der Begrenzung für Ihre konkrete Fahrzeug-Anhänger-Kombination.

Fahren Sie mit niedrigerer Geschwindigkeit, um Instabilitäten zu vermeiden.

Beachten Sie, dass das Schlingern im Anhängerbetrieb bei zunehmender Geschwindigkeit stärker wird.

HINWEIS

Heckstoßfänger mit Aluminiumverstärkung

Stellen Sie sicher, dass der aus Stahl bestehende Teil der Halterung nicht direkt mit dem Aluminiumteil in Berührung kommt.

Behandeln Sie die miteinander in Berührung kommenden Teile mit Rostschutz, wenn eine Stahlhalterung befestigt wird.

Verbinden Sie die Anhängerbeleuchtung nicht direkt

Wenn die Anhängerbeleuchtung direkt verbunden wird, kann die elektrische Anlage des Fahrzeugs beschädigt und eine Funktionsstörung ausgelöst werden.

Merkpunkte

Beim Anhängerbetrieb verhält sich Ihr Fahrzeug anders als im Normalbetrieb.

Beachten Sie beim Anhängerbetrieb Folgendes, um Unfälle mit schwerwiegenden oder tödlichen Verletzungen zu vermeiden:

Prüfen Sie die Funktion der Anhängerbeleuchtung

Prüfen Sie die Funktion der Anhängerbeleuchtung vor Antritt der Fahrt und nach einer kurzen Fahrzeit.

Üben Sie das Fahren mit Anhänger

• Erlangen Sie ein Gefühl für das Abbiegen, Bremsen und Rückwärtsfahren mit Anhänger, indem Sie abseits des öffentlichen Straßenverkehrs üben.
• Beim Rückwärtsfahren mit Anhänger müssen Sie das Lenkrad jeweils in die umgekehrte Richtung einschlagen, wie beim Zurücksetzen ohne Anhänger. Rangieren Sie mit kleinen Lenkeinschlägen, um Lenkfehler zu vermeiden. Lassen Sie sich außerdem beim Zurücksetzen einweisen, um die Unfallgefahr zu verringern.

Vergrößern Sie den Sicherheitsabstand

Bei einer Geschwindigkeit von 10 km/h muss der Abstand zum vorausfahrenden Fahrzeug gleich oder größer als sein als die Gesamtlänge Ihres aus Zugfahrzeug und Anhänger bestehenden Gespanns. Vermeiden Sie plötzliches Bremsen, da dadurch Rutschgefahr besteht. Andernfalls kann Ihr Fahrzeug ausbrechen und ins Schleudern geraten. Dies gilt besonders beim Fahren auf nassen oder rutschigen Fahrbahnoberflächen.

Plötzliche Beschleunigungsvorgänge/ Lenkbewegungen/Richtungsänderungen

Beim Abbiegen im spitzen Winkel kann der Anhänger mit Ihrem Fahrzeug zusammenstoßen. Verringern Sie die Geschwindigkeit vor dem Abbiegen rechtzeitig. Biegen Sie langsam und vorsichtig ab, um plötzliches Bremsen zu vermeiden.

Wichtige Punkte zum Abbiegen

Die Räder des Anhängers rollen näher am Innenrand der Kurve ab als die Räder des Zugfahrzeugs. Kalkulieren Sie dies ein, und fahren Sie einen größeren Bogen als normal.

Wichtige Punkte zur Fahrstabilität

Ein Aufschaukeln des Fahrzeugs infolge unebener Fahrbahnoberflächen und starker Seitenwinde beeinträchtigt das Fahrverhalten. Auch beim Überholen von Bussen oder großen  Lastwagen besteht die Gefahr einer Destabilisierung des Gespanns. Blicken Sie häufig in den Rückspiegel, wenn Sie an solchen Fahrzeugen vorbeifahren.

Sobald es zum Aufschaukeln des Fahrzeugs kommt, bremsen Sie das Fahrzeug sofort sanft ab, indem Sie das Bremspedal langsam durchtreten. Lenken Sie das Fahrzeug beim Bremsen immer geradeaus.

Überholen anderer Fahrzeuge

Schätzen Sie die Gesamtlänge von Zugfahrzeug und Anhänger richtig ein.

Überzeugen Sie sich vor dem Spurwechsel davon, dass der Fahrzeugabstand ausreichend ist.

Wenn das EV-System überhitzt

Der Anhängerbetrieb mit einem beladenen Anhänger auf langen und steilen Steigungen bei Temperaturen über 30ºC kann zur Überhitzung des EVSystems führen. Wenn die Kühlmittel- Temperaturanzeige des EV-Systems eine Überhitzung des EV-Systems anzeigt, schalten Sie sofort die Klimaanlage aus und halten Sie das Fahrzeug an einer sicheren Stelle abseits der Straße an

Parken des Fahrzeugs

Sichern Sie immer sowohl die Räder des Zugfahrzeugs als auch die Räder des Anhängers mit Unterlegkeilen. Ziehen Sie die Feststellbremse fest an und wählen Sie die Schaltstellung P.

WARNUNG

Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Andernfalls könnten Sie einen Unfall mit ernsthaften Verletzungen oder Todesfolge verursachen.

Vorsichtsmaßnahmen beim Anhängerbetrieb

Stellen Sie beim Anhängerbetrieb sicher, dass keine der angegebenen Gewichtsgrenzen überschritten wird.

Geschwindigkeit beim Fahren mit Anhänger

Beachten Sie die gesetzlich vorgeschriebene Höchstgeschwindigkeit für den Anhängerbetrieb

Vor längeren Bergabfahrten

Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch niemals plötzlich herunter, während Sie steile oder lange Steigungen hinabfahren.

Betätigung des Bremspedals

Treten Sie das Bremspedal nicht übermäßig oft und über einen längeren Zeitraum durch. Dadurch kann es zum Überhitzen der Bremse oder zum Nachlassen der Bremswirkung kommen.

Vermeiden von Unfällen und Verletzungen

• Fahren Sie nicht im Anhängerbetrieb, wenn das an Ihrem Fahrzeug montierte Rad mit dem Notfall-Reparatur-Kit für Reifen repariert wurde.
• Verwenden Sie die folgenden Systeme nicht im Anhängerbetrieb.

• PCS (Pre-Collision-System)
• LTA (Spurhalteassistent)
• LDA (Spurwechselwarnung)
• Dynamische Radar-Geschwindigkeitsregelung
• Geschwindigkeitsregelsystem
• BSM (Totwinkel-Assistent)
