2021-2026 Toyota bZ4X Betriebsanleitung: Heckklappe

Die Heckklappe kann folgendermaßen ver-/entriegelt und geöffnet/ geschlossen werden.

WARNUNG

Vor Antritt der Fahrt

Stellen Sie sicher, dass die Heckklappe vollständig geschlossen ist. Ist die Heckklappe nicht vollständig geschlossen, kann sie sich während der Fahrt öffnen und einen Unfall verursachen.

Vorsicht während der Fahrt

• Während der Fahrt muss die Heckklappe geschlossen sein.

  Eine offen stehende Heckklappe kann während der Fahrt auf in der Nähe befindliche Objekte aufschlagen oder Gepäckstücke können unerwartet herausfallen und einen Unfall verursachen.

• Lassen Sie unter keinen Umständen Personen im Gepäckraum mitfahren.

  Bei einem plötzlichen Brems- oder Ausweichmanöver oder bei einer Kollision sind diese Personen einer Verletzungsgefahr mit möglicher Todesfolge ausgesetzt.

Wenn sich Kinder im Fahrzeug aufhalten

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.

• Erlauben Sie Kindern nicht, im Gepäckraum zu spielen.

  Wird ein Kind versehentlich im Gepäckraum eingeschlossen, kann es einen Hitzschlag oder andere Verletzungen erleiden.

• Erlauben Sie Kindern nicht, die Heckklappe zu öffnen bzw. zu schließen.

  Dadurch kann die Heckklappe unerwartet bewegt werden bzw. können Hände, Arme, Kopf und Hals des Kindes durch die sich schließende Heckklappe eingeklemmt werden.

Betätigung der Heckklappe

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Andernfalls können Körperteile eingeklemmt werden, was zu lebensgefährlichen bzw. tödlichen Verletzungen führen kann.

• Entfernen Sie schwere Lasten, wie Schnee oder Eis von der Heckklappe, bevor Sie diese öffnen. Andernfalls kann die Heckklappe nach dem Öffnen plötzlich wieder zufallen.

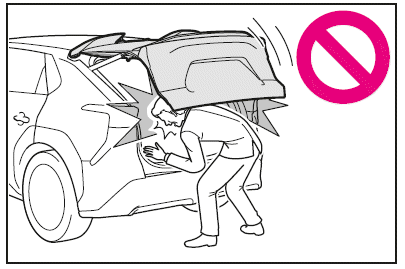

• Stellen Sie beim Öffnen bzw. Schließen der Heckklappe sicher, dass der Schwenkbereich der Heckklappe frei ist.
• Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausreichenden Sicherheitsabstand einhalten, und informieren Sie diese Personen, dass Sie im Begriff sind, die Heckklappe zu öffnen bzw. zu schließen.
• Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen der Heckklappe Vorsicht walten, da sich diese bei aufkommenden Böen abrupt bewegen kann.
• Fahrzeuge ohne elektrische Heckklappe: Die Heckklappe kann plötzlich zuklappen, wenn sie nicht vollständig geöffnet ist. An Steigungen ist es schwieriger, die Heckklappe zu öffnen bzw. zu schließen als auf waagerechtem Grund. Achten Sie deshalb auf ein unerwartetes, selbständiges Öffnen bzw. Schließen der Heckklappe. Stellen Sie sicher, dass die Heckklappe vollständig offen und gesichert ist, bevor Sie den Gepäckraum benutzen.

• Fahrzeuge mit elektrischer Heckklappe: Die Heckklappe kann plötzlich zuklappen, wenn sie nicht vollständig geöffnet ist, wenn sich das Fahrzeug an einer steilen Steigung befindet.

  Stellen Sie sicher, dass die Heckklappe gesichert ist, bevor Sie den Gepäckraum benutzen.

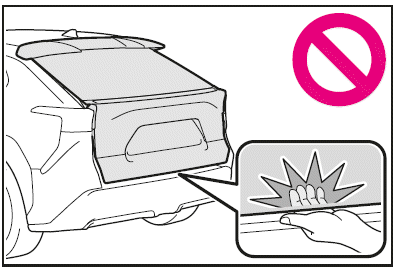

• Achten Sie beim Schließen der Heckklappe besonders darauf, dass Finger oder andere Körperteile nicht eingeklemmt werden.

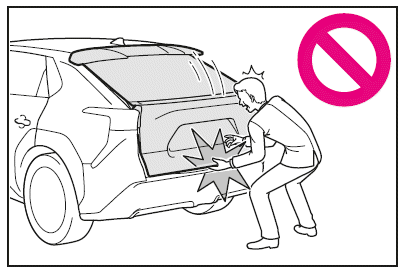

• Drücken Sie beim Schließen leicht außen auf die Heckklappe. Wird die Heckklappe mit dem Griff ganz geschlossen, besteht die Gefahr, dass Hände oder Arme eingeklemmt werden.
• Ziehen Sie nicht an der Dämpferstrebe der Heckklappe (Fahrzeuge ohne elektrische Heckklappe)  oder an der Spindel der Heckklappe (Fahrzeuge mit elektrischer Heckklappe) , um die Heckklappe zu schließen, und hängen Sie sich nicht an die Dämpferstrebe der Heckklappe (Fahrzeuge ohne elektrische Heckklappe) oder an die Spindel der Heckklappe (Fahrzeuge mit elektrischer Heckklappe).

  Andernfalls besteht die Gefahr, dass Sie sich die Hände einklemmen oder dass die Dämpferstrebe der Heckklappe (Fahrzeuge ohne elektrische Heckklappe) oder die Spindel der Heckklappe (Fahrzeuge mit elektrischer Heckklappe) bricht, was einen Unfall verursachen kann.

• Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe befestigt ist, kann sie nach dem Öffnen plötzlich wieder zufallen, wodurch Hände, Arme, Kopf und Nacken eingeklemmt und verletzt werden können.

  Wenn Sie ein Zubehörteil an der Heckklappe befestigen, wird die Verwendung eines Original-Toyota-Teils empfohlen.

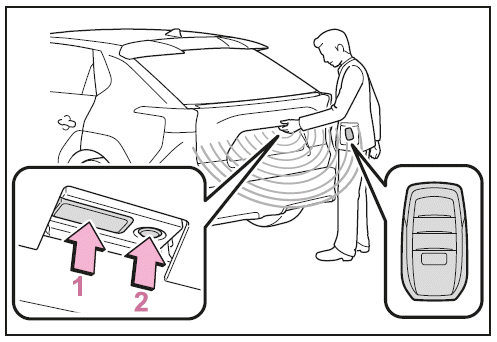

Entriegeln und Verriegeln der Heckklappe von außen

Intelligentes Einstiegs- und Startsystem

Tragen Sie den elektronischen Schlüssel bei sich, um diese Funktion zu verwenden.

1. Entriegelt alle Türen

Die Türen können innerhalb von 3 Sekunden nach dem Verriegeln nicht entriegelt werden.

2. Verriegelt alle Türen

Stellen Sie sicher, dass die Tür sicher verriegelt ist.

Fernbedienung

Entriegeln und Verriegeln der Heckklappe von innen

Türverriegelungsschalter

Öffnen/Schließen der Heckklappe (Fahrzeuge ohne elektrische Heckklappe)

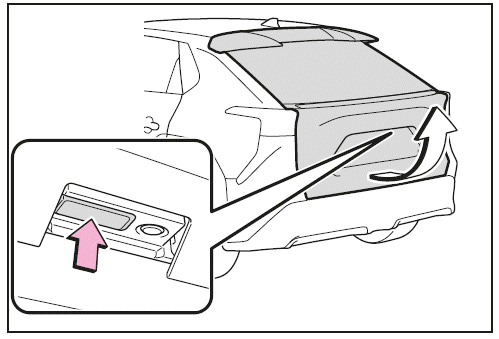

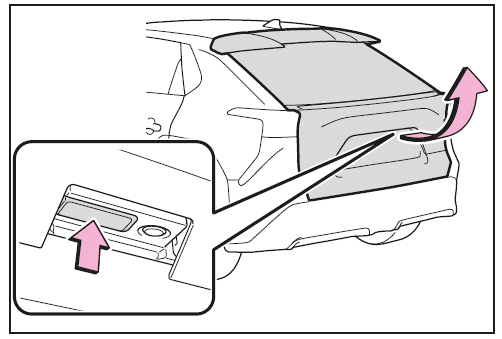

Öffnen

Heben Sie die Heckklappe an, während Sie den Heckklappenöffner nach oben drücken.

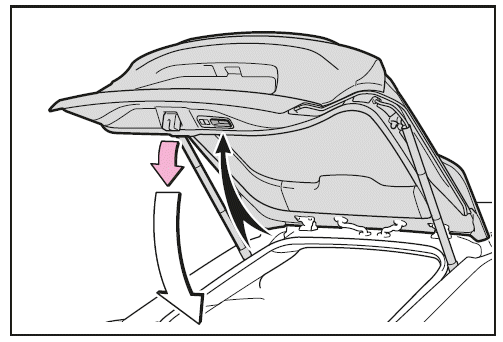

Schließen

Senken Sie die Heckklappe mit dem Heckklappengriff, und drücken Sie die Heckklappe von außen nach unten, um sie zu schließen.

Gepäckraumbeleuchtung

• Die Gepäckraumbeleuchtung wird eingeschaltet, wenn die Heckklappe geöffnet wird.
• Wenn die Kofferraumleuchte nach dem Ausschalten des Startschalters eingeschaltet bleibt, erlischt sie nach 20 Minuten automatisch.

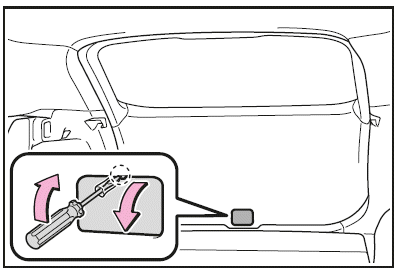

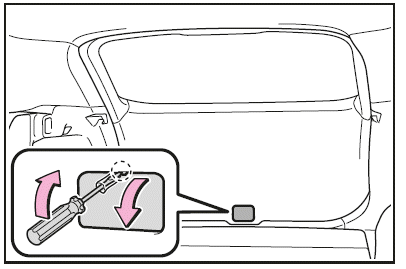

Wenn der Heckklappenöffner nicht funktioniert

Die Heckklappe kann von innen entriegelt werden.

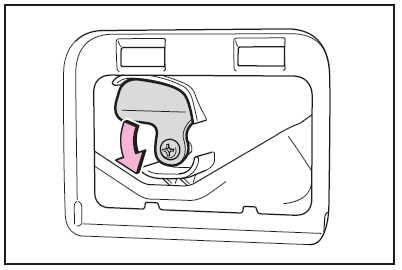

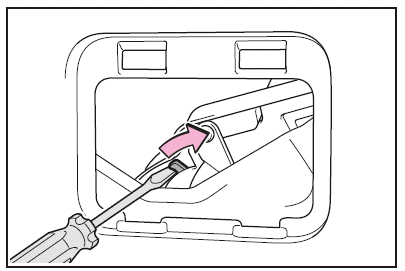

1. Entfernen Sie die Abdeckung.

Platzieren Sie zum Schutz der Abdeckung einen Lappen zwischen Schlitzschraubendreher und Abdeckung, wie in der Abbildung gezeigt.

2. Lösen Sie die Schraube und bewegen Sie die Abdeckung.

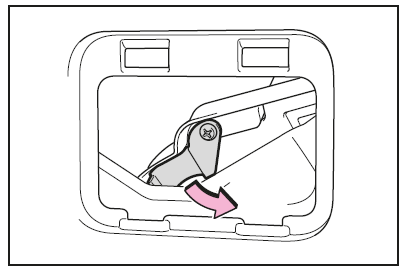

3. Bewegen Sie den Hebel.

HINWEIS

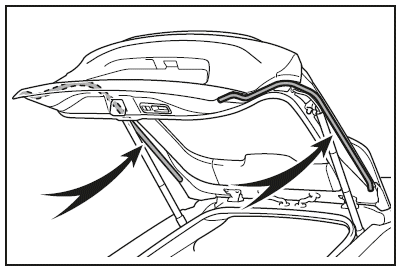

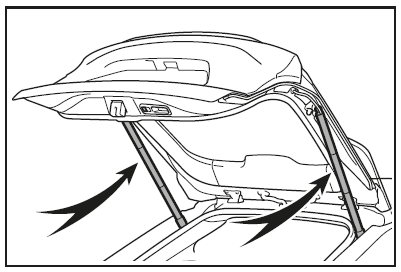

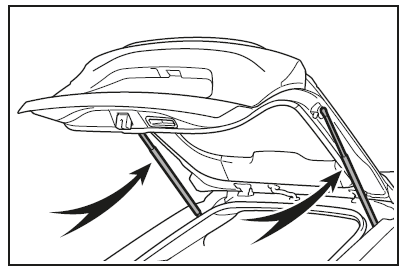

Heckklappen-Dämpferstreben

Die Heckklappe ist mit Dämpferstreben ausgestattet, welche die Heckklappe in Stellung halten.

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Die Missachtung dieser Maßnahmen kann die Heckklappen-Dämpferstreben beschädigen und eine Funktionsstörung verursachen.

• Befestigen Sie keine Fremdkörper wie Aufkleber, Kunststofffolien oder Klebstoff an der Stange der Dämpferstrebe.
• Berühren Sie die Dämpferstreben nicht mit Handschuhen oder anderen faserigen Objekten.
• Befestigen Sie keine anderen Objekte an der Heckklappe als Toyota-Originalzubehör.
• Fassen Sie die Dämpferstrebe nicht an und lassen Sie keine seitlichen Kräfte auf diese einwirken.

Öffnen/Schließen der Heckklappe (Fahrzeuge mit elektrischer Heckklappe)

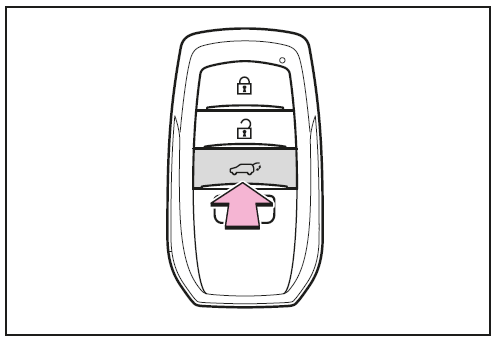

Verwenden der Funkfernbedienung

Halten Sie den Schalter gedrückt.

Die elektrische Heckklappe wird automatisch geöffnet/geschlossen.

Wenn der Schalter während des Öffnungs- /Schließvorgangs gedrückt wird, wird der Vorgang angehalten. Wenn der Schalter bei angehaltenem Vorgang erneut gedrückt und gehalten wird, setzt die Heckklappe den unterbrochenen Vorgang in entgegengesetzter Richtung fort.

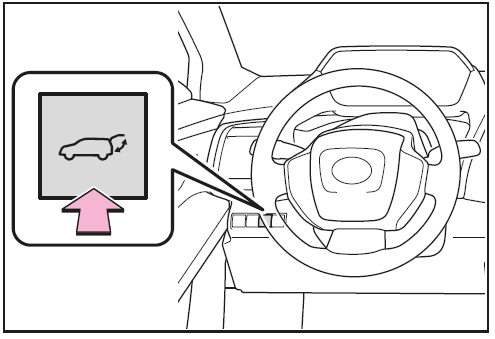

Verwenden des Schalters der Heckklappenautomatik an der Instrumententafel

Halten Sie den Schalter gedrückt.

Die elektrische Heckklappe wird automatisch geöffnet/geschlossen.

Entriegeln Sie die Heckklappe vor der Betätigung.

Wenn der Schalter während des Öffnungs- /Schließvorgangs gedrückt wird, wird der Vorgang angehalten. Wenn der Schalter bei angehaltenem Vorgang erneut gedrückt und gehalten wird, setzt die Heckklappe den unterbrochenen Vorgang in entgegengesetzter Richtung fort.

Öffnen der Heckklappe mit dem Heckklappenöffner

Wenn die Heckklappe entriegelt wird: Drücken Sie den Heckklappenöffner.

Wenn die Heckklappe verriegelt ist: Drücken und halten Sie den Heckklappenöffner, während Sie den elektronischen Schlüssel bei sich tragen.

Die elektrische Heckklappe wird automatisch geöffnet.

Wenn der Schalter während des Öffnungsvorgangs gedrückt wird, wird der Vorgang angehalten. Wenn der Schalter erneut gedrückt wird, wird die elektrische Heckklappe automatisch geöffnet.

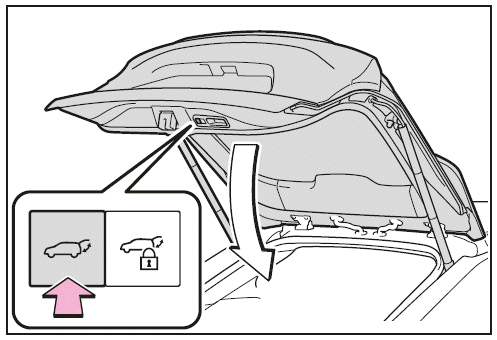

Verwenden des Schalters der Heckklappenautomatik an der Heckklappe

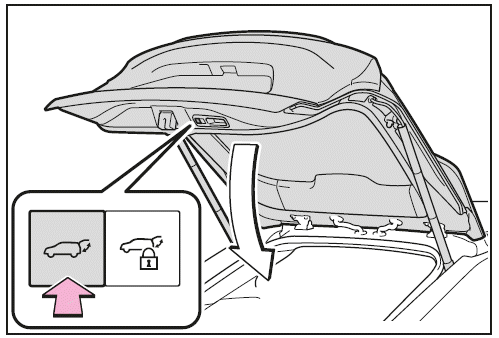

• Schließen

Drücken Sie den Schalter.

Die elektrische Heckklappe wird automatisch geschlossen.

Wenn der Schalter während des  Schließvorgangs gedrückt wird, wird der Vorgang angehalten.

Wenn der Schalter bei angehaltenem Vorgang erneut gedrückt wird, setzt die Heckklappe den unterbrochenen Vorgang in entgegengesetzter Richtung fort.

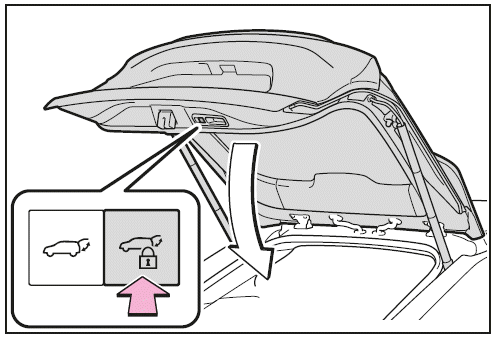

• Schließen der Heckklappe und Verriegeln aller Türen (Schließ- & Verriegelungsfunktion)

Drücken Sie auf den Schalter, während Sie den elektronischen Schlüssel mit sich führen.

Nach der Betätigung des Schalters wird die elektrische Heckklappe ca. 30 Sekunden lang nicht geschlossen, wenn sich der elektronische Schlüssel im Erkennungsbereich befindet.

Nach der Betätigung des Schalters wird die Heckklappe geschlossen, sobald sich der elektronische Schlüssel außerhalb des Erkennungsbereichs befindet.

Wenn während des Schließvorgangs der elektrischen Heckklappe der elektronische Schlüssel in den Erkennungsbereich eintritt, wird die elektrische Heckklappe angehalten.

Es ertönt ein anderer Summer als im Normalfall und die elektrische Heckklappe beginnt automatisch den Schließvorgang.

Wenn die elektrische Heckklappe geschlossen ist, werden alle Türen gleichzeitig verriegelt und die Betätigungssignale geben an, dass alle Türen verriegelt wurden.

Wenn der Schalter während des Schließvorgangs der elektrischen Heckklappe gedrückt wird, wird der Vorgang angehalten.

Wenn der Schalter bei angehaltenem Vorgang erneut gedrückt wird, setzt die Heckklappe den unterbrochenen Vorgang in entgegengesetzter Richtung fort.

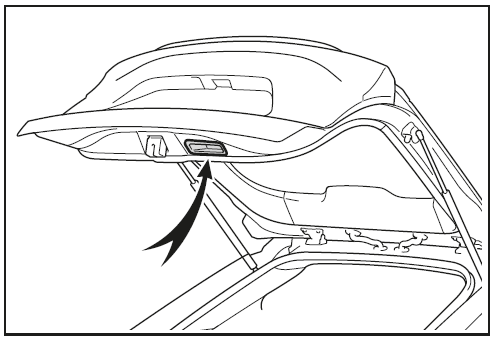

Schließen der Heckklappe mit dem Heckklappengriff

Senken Sie die Heckklappe mit dem Heckklappengriff ab. Es ertönt ein Summer und die Heckklappe schließt automatisch.

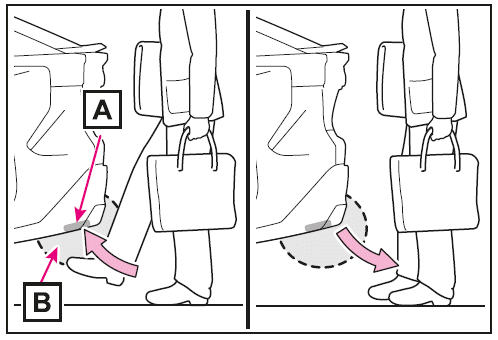

Verwenden des Trittsensors (Fahrzeuge mit berührungslos bedienbarer elektrischer Heckklappe) (je nach Ausstattung)

Stellen Sie bei der Betätigung der berührungslos bedienbaren elektrischen Heckklappe sicher, dass der Startschalter auf OFF steht, die Funktion der berührungslos bedienbaren elektrischen Heckklappe aktiviert ist   und Sie einen elektronischen Schlüssel bei sich tragen.

1. Positionieren Sie sich, während Sie einen elektronischen Schlüssel bei sich tragen, innerhalb des Betriebsbereichs des intelligenten Einstiegsund Startsystems, also ca. 50 bis 70 cm vom Heckstoßfänger entfernt.

1. Trittsensor
2. Erkennungsbereich für die Betätigung der berührungslos bedienbaren elektrischen Heckklappe
3. Erkennungsbereich für die Betätigung des intelligenten Einstiegsund Startsystems

2. Führen Sie eine Trittbewegung aus, indem Sie Ihren Fuß in einem Bereich von 10 cm unter den Heckstoßfänger halten und wieder zurückziehen.

• Führen Sie die gesamte Trittbewegung innerhalb von 1 Sekunde durch.
• Die berührungslos bedienbare elektrische Heckklappe wird nicht betätigt, solange ein Fuß unter dem Heckstoßfänger erkannt wird.
• Betätigen Sie die berührungslos bedienbare elektrische Heckklappe, ohne den Heckstoßfänger mit Ihrem Fuß zu berühren.
• Wenn ein weiterer elektronischer Schlüssel im Fahrgastraum oder im Gepäckraum vorhanden ist, kann es etwas länger als im Normalfall dauern, bis die Betätigung erfolgt.

1. Trittsensor
2. Erkennungsbereich für die Betätigung der berührungslos bedienbaren elektrischen Heckklappe

3. Wenn der Trittsensor eine Trittbewegung mit dem Fuß erkennt, ertönt ein Summer. Wird dann das Zurückziehen des Fußes erkannt, wird die Heckklappe automatisch vollständig geöffnet oder geschlossen.

Der Summer kann mit der kundenspezifischen Anpassungsfunktion ausgeschaltet werden.

Wenn während des Betriebs der Heckklappe ein Fuß unter den Heckstoßfänger gebracht wird, stoppt die Heckklappe den Vorgang.

Wenn im gestoppten Zustand erneut ein Fuß unter den Heckstoßfänger gebracht wird, setzt die Heckklappe den unterbrochenen Vorgang in entgegengesetzter Richtung fort.

Gepäckraumbeleuchtung

• Die Gepäckraumbeleuchtung wird eingeschaltet, wenn die Heckklappe geöffnet wird.
• Wenn der Startschalter ausgeschaltet wird, erlischt sie nach 20 Minuten automatisch.

Heckklappenschließer

Wenn die Heckklappe nicht vollständig geschlossen wird, schließt der Heckklappenschließer diese automatisch bis zur vollständig geschlossenen Position.

Der Heckklappenschließer funktioniert unabhängig von der Stellung des Startschalters.

Betriebsbedingungen der elektrischen Heckklappe

Die elektrische Heckklappe kann sich unter den folgenden Bedingungen automatisch öffnen und schließen:

• Wenn das elektrische Heckklappensystem aktiviert wird.
• Wenn der Startschalter auf EIN steht, wird die Heckklappe neben den oben genannten Öffnungsvorgängen auch dann aktiviert, wenn die folgenden Bedingungen eintreten:

• Die Feststellbremse wird angezogen
• Das Bremspedal wird betätigt
• Die Schaltstellung P ist ausgewählt.

Betrieb der elektrischen Heckklappe

• Es ertönt ein Summer und die Warnblinkanlage blinkt zweimal, um anzuzeigen, dass sich die Heckklappe öffnet/schließt.
• Wenn das elektrische Heckklappensystem deaktiviert ist, funktioniert die elektrische Heckklappe nicht. Die Heckklappe kann aber manuell geöffnet und geschlossen werden.
• Wenn beim automatischen Öffnungsvorgang der elektrischen Heckklappe eine Störung bedingt durch Personen oder Gegenstände erkannt wird, wird der Betrieb angehalten.

Einklemmschutzfunktion

An beiden Seiten der elektrischen Heckklappe sind Sensoren verbaut. Wenn ein Gegenstand die elektrische Heckklappe beim Schließvorgang behindert, wird die Heckklappe automatisch in die entgegengesetzte Richtung bewegt oder angehalten.

Zuklappschutzfunktion

Wenn während des automatischen Öffnungsvorgangs große Kraft auf die elektrische Heckklappe ausgeübt wird, wird der Vorgang angehalten um zu verhindern, dass sich die elektrische Heckklappe plötzlich schließt.

Schließunterstützung für Heckklappe

Wenn die Heckklappe manuell abgesenkt wird, nachdem sie in einer geöffneten Position angehalten wurden, wird die Heckklappe automatisch vollständig geschlossen.

Heckklappen-Verriegelungsreservierung

Mit dieser Funktion kann vorab die Verriegelung aller Türen vorgemerkt werden, wenn die elektrische Heckklappe geöffnet ist.

Wenn der folgende Vorgang durchgeführt wird, werden alle Türen mit Ausnahme der elektrischen Heckklappe verriegelt. Die Verriegelung der elektrischen Heckklappe erfolgt dann beim Schließen der Heckklappe.

1. Schließen aller Türen mit Ausnahme der Heckklappe.
2. Verriegeln der Türen mit dem intelligenten Einstiegs- und Startsystem über die Seitentüren  oder mit der Fernbedienung während des Schließvorgangs der elektrischen Heckklappe.

Betätigungssignale geben an, dass alle Türen geschlossen und verriegelt wurden

• Wenn der elektronische Schlüssel nach dem Start eines Schließvorgangs mit der Verriegelungsreservierung im Fahrzeug platziert wird, kann der elektronische Schlüssel im Fahrzeug eingesperrt werden.
• Wenn die elektrische Heckklappe aufgrund des Betriebs der Einklemmschutzfunktion usw. nicht vollständig geschlossen wird, während die Heckklappe nach der Verwendung der Verriegelungsreservierung den automatischen Schließvorgang durchführt, wird die Verriegelungsreservierung abgebrochen und alle Türen werden entriegelt.
• Stellen Sie sicher, dass alle Türen geschlossen und verriegelt sind, bevor Sie sich vom Fahrzeug entfernen.

Schließ- & Verriegelungsfunktion

Wenn die elektrische Heckklappe geöffnet ist, wird mit dieser Funktion die elektrische Heckklappe geschlossen. Anschließend werden alle Türen gleichzeitig verriegelt.

Wenn die folgenden Maßnahmen durchgeführt werden und keine elektronischen Schlüssel für das Fahrzeug im Fahrzeug vorhanden sind, werden alle Türen verriegelt, wenn die elektrische Heckklappe vollständig geschlossen ist.

1. Schließen Sie alle Türen mit Ausnahme der elektrischen Heckklappe.
2. Drücken Sie, während Sie einen elektronischen Schlüssel bei sich führen, auf den Schalter  im unteren Bereich der elektrischen Heckklappe

Es ertönt ein anderer Summer als im Normalfall und die elektrische Heckklappe beginnt automatisch den Schließvorgang. Wenn die elektrische Heckklappe geschlossen ist, werden alle Türen gleichzeitig verriegelt und die Betätigungssignale geben an, dass alle Türen verriegelt wurden.

Das Doppelsperrsystem ist zu diesem Zeitpunkt nicht aktiv.

Situationen, in denen die Schließ- & Verriegelungsfunktion unter Umständen nicht ordnungsgemäß funktioniert

In den folgenden Situationen funktioniert die Schließ- & Verriegelungsfunktion unter Umständen nicht ordnungsgemäß:

• Wenn der Schalter im unteren Bereich der elektrischen Heckklappe   mit einer Hand gedrückt wird, in der ein elektronischer Schlüssel gehalten wird
• Wenn der Schalter im unteren Bereich der elektrischen Heckklappe gedrückt wird, während sich der elektronische Schlüssel in einer Tasche o.ä. befindet, die auf dem Boden steht
• Wenn der Schalter im unteren Bereich der elektrischen Heckklappe   gedrückt wird, während sich der elektronische Schlüssel nicht in Fahrzeugnähe befindet.

Betriebsbedingungen der berührungslos bedienbaren elektrischen Heckklappe (Fahrzeuge mit berührungslos bedienbarer elektrischer Heckklappe)

Die berührungslos bedienbare elektrische Heckklappe wird automatisch geöffnet/ geschlossen, wenn die folgenden Bedingungen erfüllt sind:

• Die Funktion der berührungslos bedienbaren elektrischen Heckklappe ist aktiviert
• Der Startschalter steht auf OFF.
• Der elektronische Schlüssel befindet sich innerhalb der Reichweite.
• Ein Fuß wird in den unteren Bereich des mittleren Teils des Heckstoßfängers gehalten und wieder weggenommen.

  Die elektrische Heckklappe kann auch geöffnet werden, indem eine Hand, ein Ellenbogen, ein Knie usw. in den unteren Bereich des mittleren Teils des Heckstoßfängers gehalten und wieder weggenommen wird. Stellen Sie sicher, dass Sie den Fuß oder den anderen Körperteil nahe genug unter den mittleren Bereich des Heckstoßfängers halten.

Situationen, in denen die berührungslos bedienbare elektrische Heckklappe unter Umständen nicht ordnungsgemäß funktioniert (Fahrzeuge mit berührungslos bedienbarer elektrischer Heckklappe)

In den folgenden Situationen funktioniert die berührungslos bedienbare elektrische Heckklappe unter Umständen nicht ordnungsgemäß:

• Wenn ein Fuß unter dem Heckstoßfänger verbleibt
• Wenn der Heckstoßfänger stark von einem Fuß getroffen oder eine Zeit lang berührt wird

Wenn der Heckstoßfänger eine Zeit lang berührt wurde, warten Sie kurz, bevor Sie erneut versuchen, die berührungslos bedienbare elektrische Heckklappe zu betätigen.

• Wenn die Betätigung erfolgt, während sich eine Person zu nah am Heckstoßfänger befindet
• Wenn eine externe Funkwellenquelle die Kommunikation zwischen dem elektronischen Schlüssel und dem Fahrzeug stört
• Wenn ein Ladevorgang mit einer externen Stromquelle durchgeführt wird oder das AC-Ladekabel angeschlossen wird
• Wenn das Fahrzeug in der Nähe einer elektrischen Störquelle abgestellt wird, die die Empfindlichkeit der berührungslos bedienbaren elektrischen Heckklappe beeinflusst, wie z.B. ein gebührenpflichtiger Parkplatz, eine Tankstelle, eine elektrisch beheizte Straße oder eine Neonbeleuchtung
• Wenn sich das Fahrzeug in der Nähe von Fernsehtürmen, Kraftwerken, Radiosendern, Großanzeigen, Flughäfen oder anderen Einrichtungen befindet, die starke Funkwellen oder elektrisches Rauschen ausstrahlen
• Wenn eine große Wassermenge auf den Heckstoßfänger auftritt, wie z.B. in einer Waschanlage oder bei starkem Regen
• Wenn der Heckstoßfänger mit Matsch, Schnee, Eis usw. bedeckt ist
• Wenn das Fahrzeug längere Zeit in der Nähe von Objekten abgestellt wird, die sich bewegen und den Heckstoßfänger berühren können, wie z.B. Pflanzen
• Wenn ein Zubehörteil am Heckstoßfänger angebracht ist

Wenn ein Zubehörteil angebracht wurde, deaktivieren Sie die Einstellung für die Betätigung der berührungslos bedienbaren elektrischen Heckklappe.

Vermeiden des unbeabsichtigten Betriebs der berührungslos bedienbaren elektrischen Heckklappe (Fahrzeuge mit berührungslos bedienbarer elektrischer Heckklappe)

Wenn sich ein elektronischer Schlüssel im Betriebsbereich befindet, kann die berührungslos bedienbare elektrische Heckklappe unbeabsichtigt betätigt werden. Seien Sie daher in den folgenden Situationen vorsichtig.

• Wenn eine große Wassermenge auf den Heckstoßfänger auftritt, wie z.B. in einer Waschanlage oder bei starkem Regen
• Wenn Schmutz vom Heckstoßfänger gewischt wird
• Wenn sich ein kleines Tier oder ein kleines Objekt, wie z.B. ein Ball, unter den Heckstoßfänger bewegt
• Wenn ein Objekt unter dem Heckstoßfänger hervorgeholt wird
• Wenn eine Person auf dem Heckstoßfänger sitzt und mit den Beinen wippt
• Wenn die Beine oder andere Körperteile einer Person beim Vorbeigehen am Fahrzeug den Heckstoßfänger berühren
• Wenn das Fahrzeug in der Nähe einer elektrischen Störquelle abgestellt wird, die die Empfindlichkeit der berührungslos bedienbaren elektrischen Heckklappe beeinflusst, wie z.B. ein gebührenpflichtiger Parkplatz, eine Tankstelle, eine elektrisch beheizte Straße oder eine Neonbeleuchtung
• Wenn sich das Fahrzeug in der Nähe von Fernsehtürmen, Kraftwerken, Radiosendern, Großanzeigen, Flughäfen oder anderen Einrichtungen befindet, die starke Funkwellen oder elektrisches Rauschen ausstrahlen
• Wenn das Fahrzeug an einem Ort abgestellt wird, an dem sich Objekte, wie z.B.

  Pflanzen, in der Nähe des Heckstoßfängers befinden

• Wenn Gepäck usw. in der Nähe des Heckstoßfängers abgestellt wird
• Wenn Zubehör oder eine Fahrzeugabdeckung in der Nähe des Heckstoßfängers angebracht/entfernt wird
• Wenn das Fahrzeug abgeschleppt wird Deaktivieren Sie die Einstellung für die Betätigung der berührungslos bedienbaren elektrischen Heckklappe, um eine unbeabsichtigte Betätigung zu verhindern.

Wenn die 12-Volt-Batterie wieder angeschlossen wird

Um den ordnungsgemäßen Betrieb der elektrischen Heckklappe zu ermöglichen, schließen Sie die Heckklappe manuell.

Wenn der Heckklappenöffner nicht funktioniert

Die Heckklappe kann von innen entriegelt werden.

1. Entfernen Sie die Abdeckung.

Umwickeln Sie die Spitze des Schlitzschraubendrehers mit einem Lappen, um Beschädigungen zu vermeiden.

2. Lösen Sie die Schraube und bewegen Sie die Abdeckung.

3. Bewegen Sie den Hebel.

4. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

Kundenspezifische Anpassung

Einige Funktionen können angepasst werden.

WARNUNG

Heckklappenschließer

• Wenn die Heckklappe nicht vollständig geschlossen wird, schließt der Heckklappenschließer diese automatisch bis zur vollständig geschlossenen Position.

  Es dauert einige Sekunden, bis der Heckklappenschließer den Betrieb aufnimmt.

  Achten Sie darauf, dass keine Finger oder andere Objekte in der Heckklappe eingeklemmt werden, da dies ernsthafte Verletzungen zur Folge haben kann.

• Seien Sie vorsichtig im Umgang mit dem Heckklappenschließer, da er auch bei deaktiviertem elektrischem Heckklappensystem betriebsbereit ist.

Elektrische Heckklappe

Beachten Sie bei der Betätigung der elektrischen Heckklappe folgende Vorsichtsmaßnahmen.

Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen zur Folge haben.

• Stellen Sie sicher, dass sich im Schwenkbereich der Heckklappe keine Hindernisse befinden, welche die Betätigung behindern könnten.
• Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausreichenden Sicherheitsabstand einhalten, und informieren Sie diese Personen, dass Sie im Begriff sind, die Heckklappe zu öffnen bzw. zu schließen.
• Wenn das elektrische Heckklappensystem ausgeschaltet wird, während die Heckklappe automatisch öffnet oder schließt, wird dieser automatische Vorgang angehalten. Die Heckklappe muss dann manuell betätigt werden. Seien Sie besonders vorsichtig an einer Steigung, da sich die Heckklappe unerwartet öffnen oder schließen kann.
• Wenn die Betriebsbedingungen der elektrischen Heckklappe nicht mehr gegeben sind, ertönt unter Umständen ein Summer und der Öffnungs- oder Schließvorgang der Heckklappe wird unterbrochen. Die Heckklappe muss dann manuell betätigt werden. Seien Sie besonders vorsichtig an einer Steigung, da sich die Heckklappe abrupt öffnen oder schließen kann.
• An einer Steigung kann es vorkommen, dass die Heckklappe nach dem Öffnen plötzlich wieder zuklappt. Stellen Sie sicher, dass die Heckklappe vollständig geöffnet und gesichert ist.
• In den folgenden Situationen kann die elektrische Heckklappe eine Störung erkennen und die automatische Betätigung beenden. In diesem Fall muss die Heckklappe manuell betätigt werden.

  Seien Sie besonders vorsichtig in diesen Situationen, da sich die Heckklappe plötzlich öffnen oder schließen kann.

• Wenn die Heckklappe auf ein Hindernis auftrifft
• Wenn die Spannung der 12-V-Batterie plötzlich abfällt, z.B. wenn während des automatischen Betriebs der Startschalter auf EIN gestellt oder das EV-System gestartet wird

• Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe befestigt ist, kann eine Funktionsstörung der elektrischen Heckklappe auftreten oder die Klappe kann sich nach dem Öffnen plötzlich wieder schließen, wodurch Hände, Arme, Kopf und Nacken eingeklemmt und verletzt werden können. Wenn Sie ein Zubehörteil an der Heckklappe montieren, wenden Sie sich für weitere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen zuverlässigen Fachbetrieb.

Einklemmschutzfunktion

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen zur Folge haben.

• Aktivieren Sie den Einklemmschutz nie absichtlich, indem Sie versuchen, einen Teil Ihres Körpers einzuklemmen.
• Der Einklemmschutz funktioniert unter Umständen nicht, wenn ein Gegenstand oder Körperteil unmittelbar vor dem vollständigen Schließen der Heckklappe eingeklemmt wird. Achten Sie darauf, dass keine Finger oder andere Objekte eingeklemmt werden.
• Je nach Kontur des eingeklemmten Objekts funktioniert der Einklemmschutz möglicherweise nicht wie vorgesehen.

  Achten Sie darauf, dass keine Finger oder andere Objekte eingeklemmt werden.

Berührungslos bedienbare elektrische Heckklappe (je nach Ausstattung)

Beachten Sie bei der Betätigung der berührungslos bedienbaren elektrischen Heckklappe folgende Vorsichtsmaßnahmen.

Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen zur Folge haben.

• Stellen Sie sicher, dass sich im Schwenkbereich der Heckklappe keine Hindernisse befinden, welche die Betätigung behindern könnten.
• Wenn Sie Ihren Fuß unter den mittleren Teil des Heckstoßfängers halten und dann aus diesem Bereich heraus bewegen, achten Sie darauf, nicht die Auspuffrohre zu berühren, wenn sich diese noch nicht ausreichend abgekühlt haben. Bei der Berührung von heißen Auspuffrohren besteht Verbrennungsgefahr.
• Lassen Sie den elektronischen Schlüssel nicht innerhalb des Wirkbereichs (Erkennungsbereichs) des Gepäckraums zurück.

HINWEIS

Spindel der Heckklappe

Die Heckklappe ist mit Spindeln ausgestattet, welche die Heckklappe in Position halten.

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Die Missachtung dieser Maßnahmen kann die Heckklappen-Spindel beschädigen und eine Funktionsstörung verursachen.

• Befestigen Sie keine Fremdkörper wie Aufkleber, Kunststofffolien oder Klebstoff an der Spindelstange.
• Berühren Sie die Spindelstange nicht mit Handschuhen oder anderen faserigen Objekten.
• Befestigen Sie keine anderen Objekte an der elektrischen Heckklappe als Toyota-Originalzubehör.
• Fassen Sie die Spindel nicht an und lassen Sie keine seitlichen Kräfte auf diese einwirken.

Vermeiden von Funktionsstörungen des Heckklappenschließers

Wenden Sie keine übermäßige Kraft auf die Heckklappe an, während der Heckklappenschließer in Betrieb ist. Ein zu große Krafteinwirkung kann zu einer Funktionsstörung des Heckklappenschließers führen.

Vermeiden einer Beschädigung der elektrischen Heckklappe

• Stellen Sie sicher, dass sich kein Eis zwischen der Heckklappe und dem Rahmen befindet, da dadurch die Bewegung der Heckklappe gestört wird.

  Wenn die elektrische Heckklappe betrieben wird, während die Heckklappe einer starken Last ausgesetzt ist, kann es zu einer Funktionsstörung kommen.

• Wenden Sie keine übermäßige Kraft auf die Heckklappe an, während die elektrische Heckklappe in Betrieb ist.
• Achten Sie darauf, dass Sie die Sensoren (an der rechten und linken Seite der elektrischen Heckklappe) nicht mit einem Messer oder einem scharfen Gegenstand beschädigen. Wenn der Sensor getrennt wird, schließt die elektrische Heckklappe nicht automatisch.

Schließ- & Verriegelungsfunktion

Wenn die elektrische Heckklappe mit der Schließ- & Verriegelungsfunktion geschlossen wird, ertönt vor dem Schließvorgang ein anderer Summer als im Normalfall.

Um sicherzustellen, dass der Vorgang ordnungsgemäß gestartet wurde, achten Sie darauf, ob ein anderer Summer als im Normalfall ertönt.

Wenn die elektrische Heckklappe vollständig geschlossen und verriegelt wurde, wird außerdem anhand von Betätigungssignalen angegeben, dass alle Türen verriegelt wurden.

Stellen Sie sicher, dass die Betätigungssignale ausgegeben wurden und alle Türen verriegelt sind, bevor Sie sich vom Fahrzeug entfernen.

Vorsichtsmaßnahmen für die berührungslos bedienbare elektrische Heckklappe (je nach Ausstattung)

Der Trittsensor befindet sich hinter dem unteren mittleren Teil des Heckstoßfängers.

Beachten Sie Folgendes um sicherzustellen, dass die berührungslos bedienbare elektrische Heckklappe ordnungsgemäß funktioniert:

• Halten Sie den unteren mittleren Bereich des Heckstoßfängers jederzeit sauber. Wenn der untere mittlere Bereich des Heckstoßfängers verschmutzt oder mit Schnee bedeckt ist, funktioniert der Trittsensor unter Umständen nicht. Beseitigen Sie in diesem Fall den Schmutz oder Schnee, bewegen Sie das Fahrzeug weg von der aktuellen Position und überprüfen Sie, ob der Trittsensor funktioniert. Wenn er nicht funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Bringen Sie keine Beschichtungen, die einen wasserabweisenden (hydrophilen) Effekt haben, oder andere Beschichtungen auf den unteren mittleren Bereich des Heckstoßfängers auf.
• Parken Sie das Fahrzeug nicht in der Nähe von Objekten, die sich bewegen und mit dem unteren mittleren Bereich des Heckstoßfängers in Kontakt kommen können, wie z.B. Gras oder Bäume. Wenn das Fahrzeug über einen längeren Zeitraum in der Nähe von Objekten geparkt wird, die sich bewegen und mit dem unteren mittleren Bereich des Heckstoßfängers in Kontakt kommen, wie z.B. Gras oder Bäume, funktioniert der Trittsensor unter Umständen nicht. Bewegen Sie das Fahrzeug in diesem Fall weg von der aktuellen Position und überprüfen Sie, ob der Trittsensor funktioniert. Wenn er nicht funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Setzen Sie den Heckstoßfänger keinen starken Stößen aus.

  Wenn der Heckstoßfänger einem starken Stoß ausgesetzt war, funktioniert die berührungslos bedienbare elektrische Heckklappe unter Umständen nicht ordnungsgemäß. Wenn die berührungslos bedienbare elektrische Heckklappe in den folgenden Situationen nicht funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

• Der Trittsensor oder der umgebende Bereich war starken Stößen ausgesetzt.
• Der untere mittlere Teil des Heckstoßfängers ist zerkratzt oder beschädigt.

• Demontieren Sie nicht den Heckstoßfänger.
• Befestigen Sie keine Aufkleber am Heckstoßfänger.
• Lackieren Sie nicht den Heckstoßfänger.
• Wenn ein Fahrradträger oder ein ähnlicher schwerer Gegenstand an der elektrischen Heckklappe montiert ist, deaktivieren Sie die berührungslos bedienbare elektrische Heckklappe.

Deaktivieren des elektrischen Heckklappensystems (Fahrzeuge mit elektrischer Heckklappe)

Die Einstellungen des elektrischen Heckklappensystems können im Bildschirm "Fahrzeugeinst." geändert werden, der über den Einstellungsbildschirm in der Multi-Informationsanzeige aufgerufen werden kann.

Die geänderten Einstellungen für die elektrische Heckklappe werden nicht zurückgesetzt, wenn der Startschalter auf OFF gestellt wird. Um wieder die ursprünglichen Einstellungen zu verwenden, müssen diese im Einstellungsbildschirm der Multi-Informationsanzeige entsprechend angepasst werden.

Einstellen der Öffnungsposition der Heckklappe (Fahrzeuge  mit elektrischer Heckklappe)

Die Öffnungsposition der elektrischen Heckklappe kann eingestellt werden.

1. Halten Sie die Heckklappe in der gewünschten Position an.
2. Halten Sie den Schalter der Heckklappenautomatik an der Heckklappe 2 Sekunden lang gedrückt.

• Wenn die Einstellungen abgeschlossen sind, ertönt der Summer 4 Mal.
• Beim nächsten Öffnen der Heckklappe stoppt die Heckklappe an dieser Position.

Rücksetzen der automatischen Stopp- Position der Heckklappe auf die Anfangseinstellungen

Halten Sie den Schalter der Heckklappenautomatik an der Heckklappe 7 Sekunden lang gedrückt.

Nachdem der Summer 4 Mal ertönt, ertönt er2 weitere Male. Beim nächsten Öffnungsvorgang der elektrischen Heckklappe wird die Heckklappe bis zur Anfangseinstellungsposition geöffnet.

Kundenspezifische Anpassung

Die Öffnungsposition kann in der Multi-Informationsanzeige eingestellt werden.

Die Priorität für die Stopp-Position hat die letzte Position, die entweder mit dem Schalter der Heckklappenautomatik an der Heckklappe oder in der Multi-Informationsanzeige festgelegt wurde.
