2021-2026 Toyota bZ4X Betriebsanleitung: Klimaanlagenfilter

Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die Leistung der Klimaanlage aufrecht zu erhalten.

Ausbauen des Klimaanlagenfilters

1. Schalten Sie den Startschalter aus.

Vergewissern Sie sich, dass der Ladestecker nicht angeschlossen ist. Verwenden Sie außerdem während des Vorgangs nicht die ferngesteuerte Klimaanlage.

2. Öffnen Sie die Beifahrertür.

Wenn die Tür geöffnet bleibt, kann der unerwartete Betrieb der ferngesteuerten Klimaanlage verhindert werden.

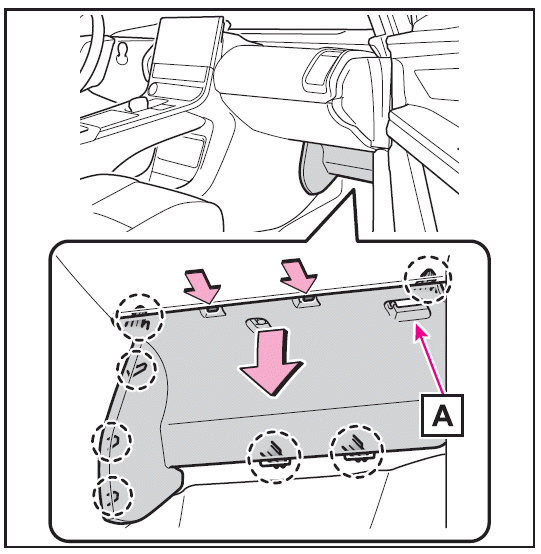

3. Drücken Sie auf die Kralle, halten Sie den Griff (A) und entfernen Sie die Abdeckung.

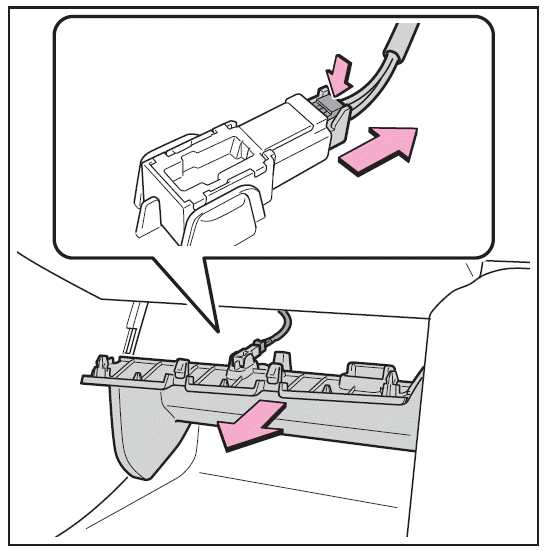

4. Fahrzeuge mit Fußraumbeleuchtung: Ziehen Sie den Stecker.

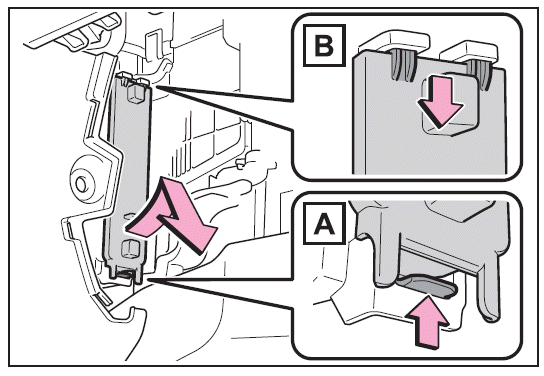

5. Entriegeln Sie den Filterdeckel (A ), ziehen Sie den Filterdeckel aus den Krallen (B ) und nehmen Sie den Filterdeckel ab.

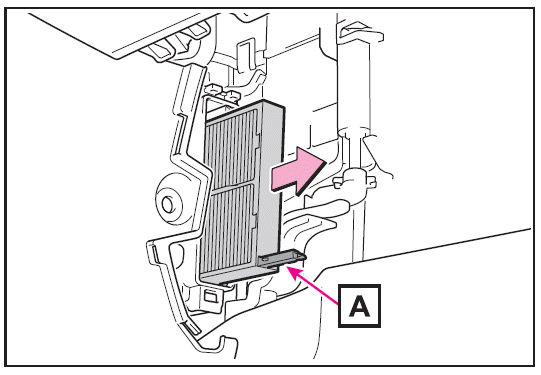

6. Halten Sie das Filtergehäuse (A) fest und entfernen Sie das untere Filtergehäuse.

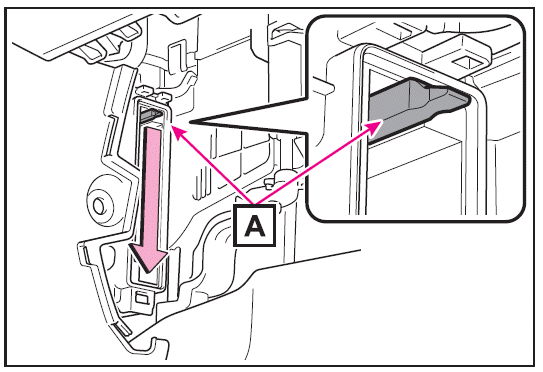

7. Halten Sie das Filtergehäuse (A) und ziehen Sie das obere Filtergehäuse nach unten.

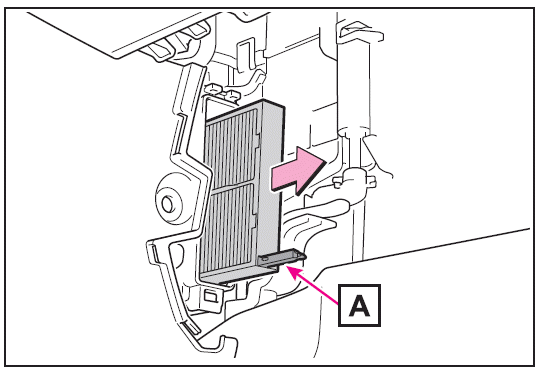

8. Halten Sie das Filtergehäuse (A) fest und entfernen Sie das obere Filtergehäuse.

Staub und Schmutz (heruntergefallene Blätter usw.) können sich am Boden der Klimaanlage angesammelt haben und sollten mit einem Staubsauger entfernt werden.

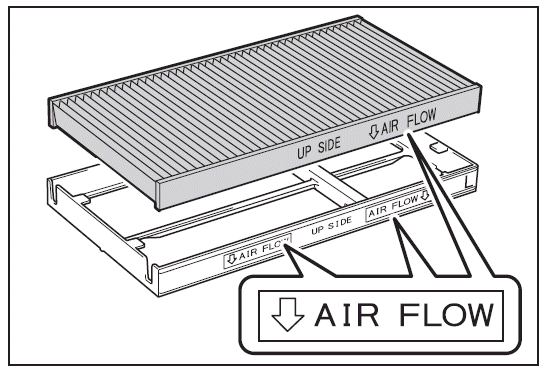

9. Entnehmen Sie den Klimaanlagenfilter aus dem oberen und unteren Filtergehäuse und setzen Sie einen neuen Filter ein.

Montieren Sie den Filter so, dass der Pfeil zur Rückseite des Fahrzeugs zeigt.

10. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

Montage des Filterdeckels

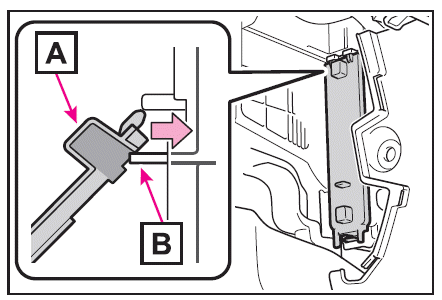

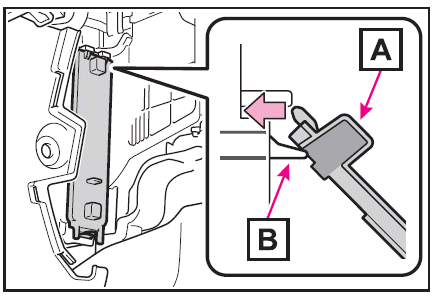

Schieben Sie den ausgesparten Teil (A) des Filterdeckels auf die obere Fläche des oberen Filtergehäuses (B) auf, so wie in der Abbildung dargestellt, und bringen Sie sie so an, dass sie zum Einsatzteil der Deckelbefestigung gekippt wird.

• Fahrzeuge mit Linkslenkung

• Fahrzeuge mit Rechtslenkung

Prüfintervall

Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen Regionen oder bei hoher Verkehrsdichte kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein.

(Informationen zum Wartungsprogramm finden Sie in der "Toyota Serviceheft" oder "Toyota Garantieheft".)

Wenn der Luftstrom aus den Düsen deutlich nachlässt

Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn, wenn nötig.

WARNUNG

Wechseln des Klimaanlagenfilters

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Andernfalls kann die Klimaanlage während des Vorgangs eingeschaltet werden, was zu Verletzungen führen kann.

• Vergewissern Sie sich, dass der Ladestecker nicht angeschlossen ist.
• Verwenden Sie nicht die ferngesteuerte Klimaanlage.

HINWEIS

Wenn Sie die Klimaanlage benutzen

• Stellen Sie sicher, dass immer ein Filter eingebaut ist.

  Die Benutzung der Klimaanlage ohne Filter kann zu Schäden an der Anlage führen.

• Der Filter kann gewechselt werden. Verwenden Sie zum Reinigen des Filters kein Wasser und keine Druckluftpistole.

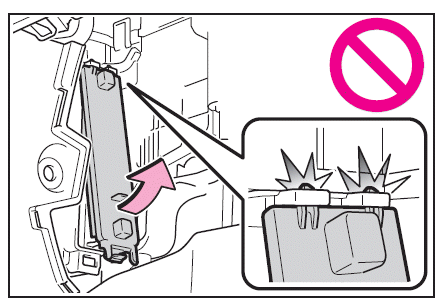

Vermeiden von Schäden am Filterdeckel

Wenn Sie den Filterdeckel in Pfeilrichtung bewegen, um die Halterung zu lösen, üben Sie nicht zu viel Kraft auf die Krallen aus. Andernfalls könnten die Krallen beschädigt werden.
