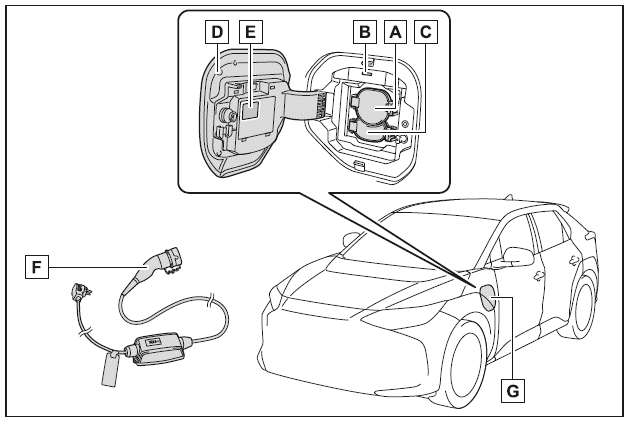

2021-2026 Toyota bZ4X Betriebsanleitung: Ladevorrichtung

1. AC-Ladeeingang
2. Ladekontrollleuchte  und Ladeeingangsleuchte
3. DC-Ladeeingang
4. Ladeanschlussdeckel
5. Warnetikett/Typenschild
6. AC-Ladekabel*
7. Ladeanschluss

*: Informationen zur richtigen Handhabung und zu den Vorsichtsmaßnahmen für das ACLadekabel finden Sie in der mitgelieferten Betriebsanleitung.

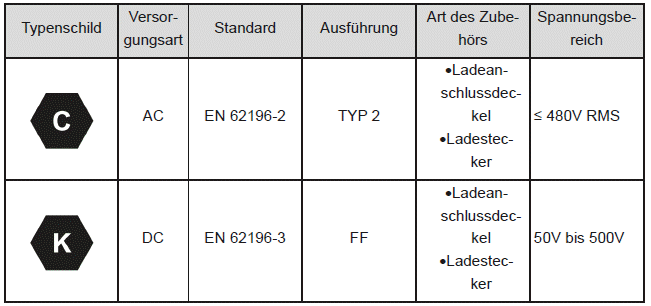

Typenschild

Typenschilder sind am Fahrzeug, am Ladekabel und an der Ladevorrichtung angebracht, um die Benutzer darüber zu informieren, welches Gerät sie verwenden müssen.

Die einzelnen Typenschilder haben die folgende Bedeutung:

AC-Ladekabel

Ladekabel, die für andere Modelle oder Fahrzeuge eines anderen Modelljahrs entwickelt wurden, können möglicherweise nicht für Ihr Fahrzeug verwendet werden, auch wenn es sich um Toyota-Original-Ladekabel handelt.

Öffnen/Schließen des Ladeanschlussdeckels

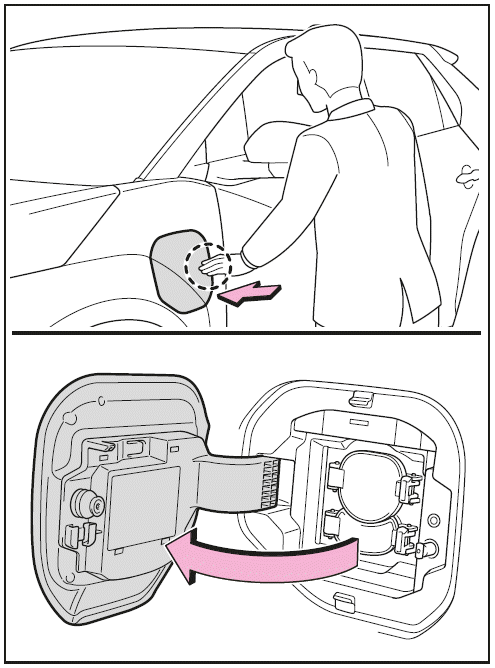

Öffnen

Entriegeln Sie den Ladeanschlussdeckel, indem Sie die Türen entriegeln.

Öffnen Sie den Ladeanschlussdeckel leicht, indem Sie auf den hinteren Bereich des Deckels drücken (siehe Abbildung).

Öffnen Sie den Ladeanschlussdeckel vollständig per Hand.

Schließen

Bringen Sie den Ladeanschlussdeckel in die leicht geöffnete Position und drücken Sie dann auf den hinteren Bereich des Deckels (siehe Abbildung), um ihn zu schließen.

Der Ladeanschlussdeckel wird verriegelt, wenn die Türen verriegelt werden.

Der Ladeanschlussdeckel wird verriegelt, wenn

• In den folgenden Fällen wird der Ladeanschlussdeckel verriegelt.

• Die Türen werden mit der Fernbedienung verriegelt
• Die Türen werden mit dem intelligenten Einstiegs- und Startsystem verriegelt
• Die Türen werden mit dem mechanischen Schlüssel verriegelt

• Der Ladeanschlussdeckel wird automatisch verriegelt, wenn die Türen mit der Diebstahlschutzfunktion verriegelt werden und der Ladeanschlussdeckel geschlossen ist.
• Wenn der Ladeanschlussdeckel nach dem Verriegeln der Türen geschlossen wird, wird der Ladeanschlussdeckel nicht   verriegelt.

  In diesem Fall kann der Ladeanschlussdeckel nach einer einmaligen Entriegelung der Türen durch die erneute Verriegelung der Türen verriegelt werden.

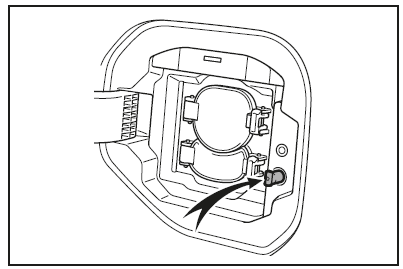

Deckelheber

• Der Ladeanschlussdeckel wird nicht geschlossen, wenn der Heber vor dem Schließen des Deckels hineingedrückt wird. Drücken Sie in diesem Fall während des Entriegelns der Tür erneut auf den Deckelheber, um ihn zu lösen, und schließen Sie dann den Ladeanschlussdeckel erneut.

Zustandserkennungsschalter (Offen/Geschlossen) des Ladeanschlussdeckels

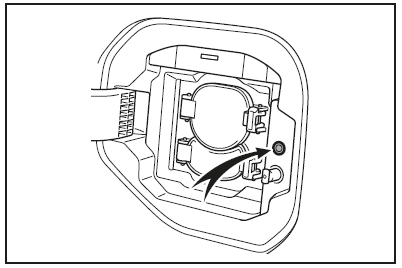

Wenn der Ladeanschlussdeckel geöffnet ist, berühren Sie nicht den Zustandserkennungsschalter (Offen/Geschlossen) des Ladeanschlussdeckels (an der in der Abbildung gekennzeichneten Position).

Wenn Sie ihn versehentlich berühren, zeigt das Fahrzeug unter Umständen den Zustand des Ladeanschlussdeckels (Offen/Geschlossen) falsch an oder der Ladestecker kann nicht normal verriegelt/entriegelt werden.

Wenn der Ladeanschlussdeckel nicht geöffnet werden kann

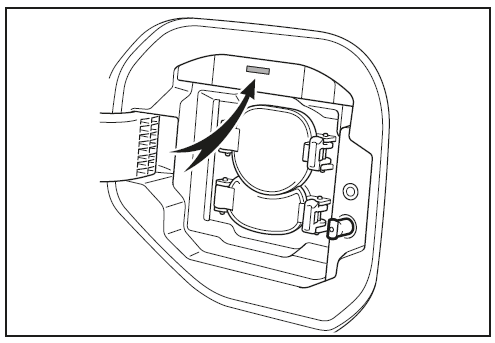

Ladekontrollleuchte

Das Leucht-/Blinkmuster wechselt, um den Benutzer wie folgt über den ACLadestatus zu informieren.

Leucht- /Blinkmuster - Status des Fahrzeugs

Beleuchtet -

• Ladevorgang läuft*1
• Batterieheizung ist in Betrieb

Normal blinkend*2 - Wenn der Ladezeitplan registriert  und das ACLadekabel am Fahrzeug angeschlossen ist

Schnell blinkend*2 - Wenn die Aufladung aufgrund einer Störung bei einer Stromquelle oder bei einem Fahrzeugdefekt usw. nicht durchgeführt werden kann

*1: Die Kontrollleuchte erlischt, wenn die Aufladung abgeschlossen ist *2: Blinkt eine bestimmte Zeit lang und erlischt dann.
