2021-2026 Toyota bZ4X Betriebsanleitung: Reifenwechsel

Wenn Sie die Reifen selbst wechseln, bereiten Sie die erforderlichen Werkzeuge und den Wagenheber vor.

Wenn der erforderliche Reifenwechsel voraussichtlich schwierig durchzuführen ist, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

Vor dem Anheben des Fahrzeugs mit dem Wagenheber

• Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebenen Oberfläche ab.
• Ziehen Sie die Feststellbremse an.
• Wählen Sie die Schaltstellung P.
• Schalten Sie den Innenraum-Ãœberwachungssensor und Neigungssensor (je nach Ausstattung) aus.
• Halten Sie das EV-System an.
• Fahrzeuge mit elektrischer Heckklappe: Schalten Sie das elektrische Heckklappensystem aus.

Werkzeug

Da Ihr Fahrzeug mit einem Notfall-Reparatur- Kit für Reifen ausgestattet ist, gehören die folgenden Radwechselwerkzeuge nicht zum Umfang Ihres Fahrzeugs. Sie können bei einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb erworben werden.

• Wagenheber
• Wagenhebergriff
• Führungsstift
• Radschrauben-Steckschlüssel

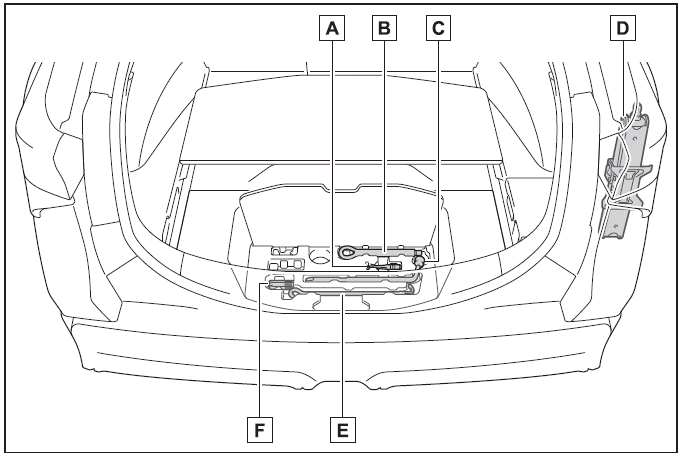

Lage der Werkzeuge

1. Führungsstift*
2. Abschleppöse
3. Radbolzenschlüssel
4. Wagenheber*
5. Wagenhebergriff*
6. Radschrauben-Steckschlüssel*

*: Sie können bei einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb erworben werden.

WARNUNG

Verwendung des Wagenhebers

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Unsachgemäßer Gebrauch des Wagenhebers kann zu lebensgefährlichen Verletzungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.

• Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder und zum Ein- und Ausbau von Schneeketten.
• Verwenden Sie keine anderen Wagenheber für den Wechsel der Räder an diesem Fahrzeug.
• Positionieren Sie den Wagenheber ordnungsgemäß am Ansatzpunkt.
• Halten Sie kein Körperteil unter das Fahrzeug, wenn dieses durch den Wagenheber angehoben ist.
• Starten Sie nicht das EV-System und bewegen Sie nicht das Fahrzeug, wenn das Fahrzeug durch den Wagenheber gestützt wird.
• Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
• Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den Wagenheber.
• Heben Sie das Fahrzeug nicht höher an, als zum Auswechseln des Rades erforderlich.
• Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahrzeug mit einem Untersetzbock ab.
• Achten Sie beim Absenken des Fahrzeugs darauf, dass sich keine Personen im näheren Umfeld des Fahrzeugs aufhalten.

  Sollten sich Personen im Umfeld des Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absenken.

Wechseln eines defekten Reifens

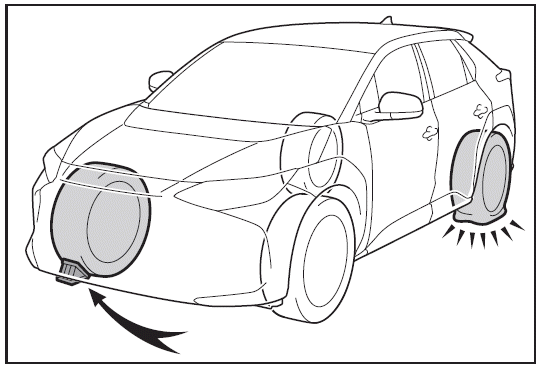

1. Legen Sie Unterlegkeile vor und hinter die Reifen.

Reifen - Anbringung des Keils

Vorn links - Hinter dem rechten Hinterrad

Vorn rechts - Hinter dem linken Hinterrad

Hinten links - Vor dem rechten Vorderrad

Hinten rechts - Vor dem linken Vorderrad

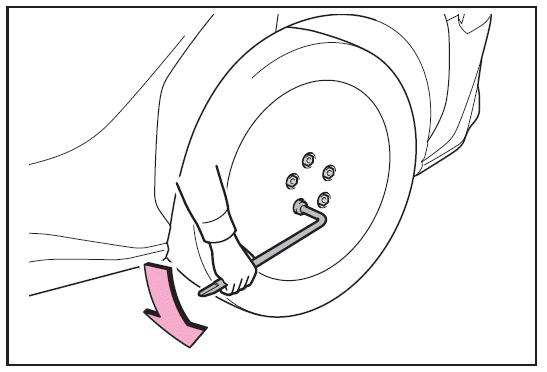

2. Lösen Sie die Radbolzen leicht (eine Umdrehung).

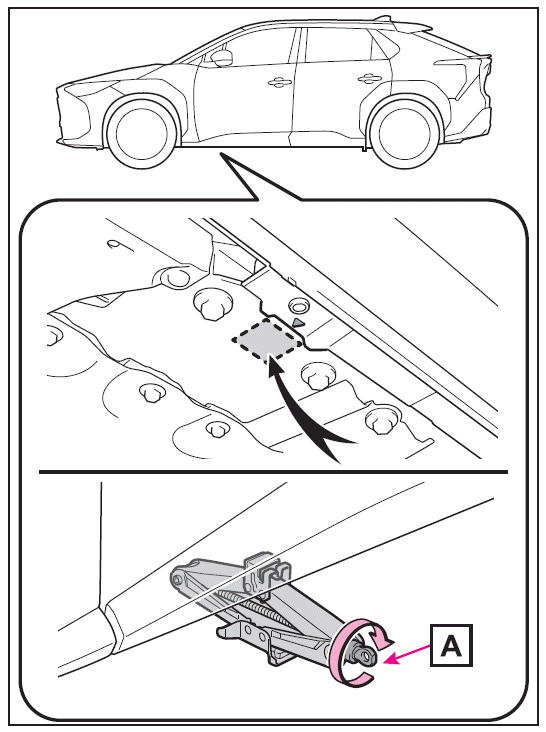

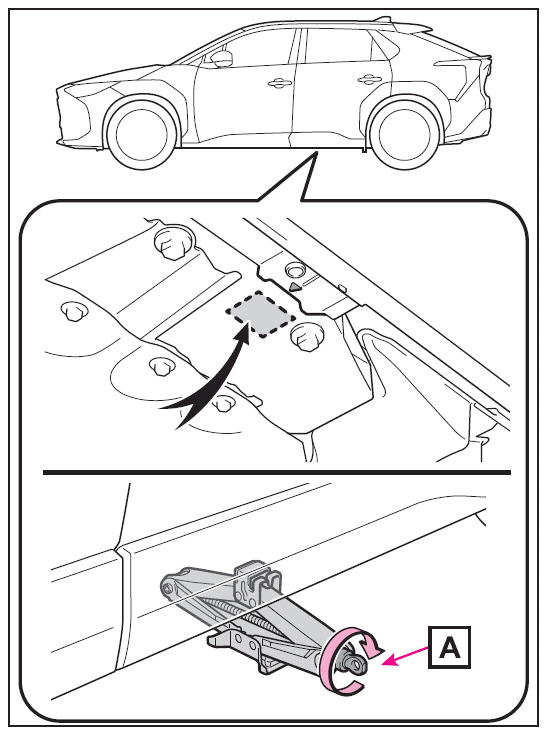

3. Drehen Sie den Teil (A)  des Wagenhebers mit der Hand und positionieren Sie die Oberseite des

Wagenhebers an der in der Abbildung gekennzeichneten Stelle.

• Vorn

• Hinten

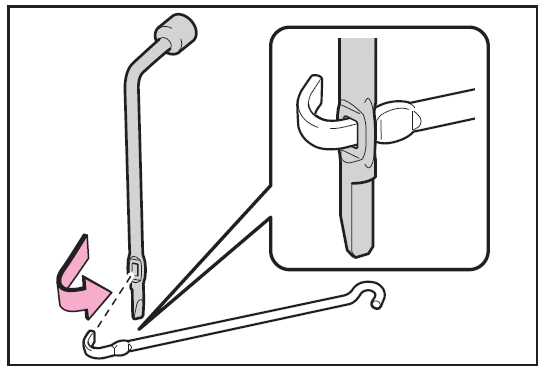

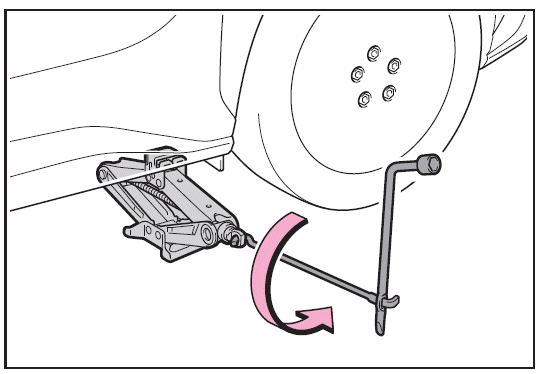

4. Setzen Sie den Radbolzenschlüssel in den Griff des Wagenhebers ein.

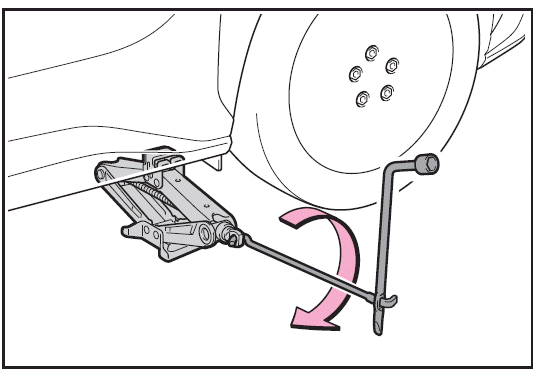

5. Heben Sie das Fahrzeug an, bis der Reifen leicht vom Boden abhebt.

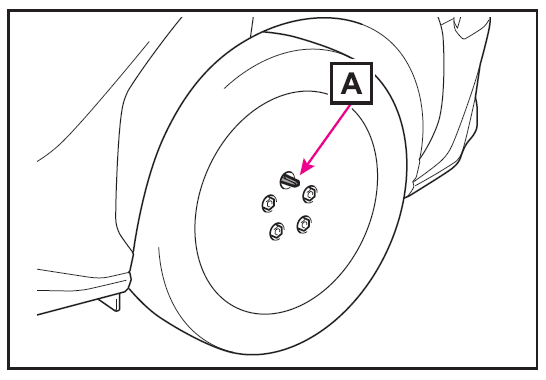

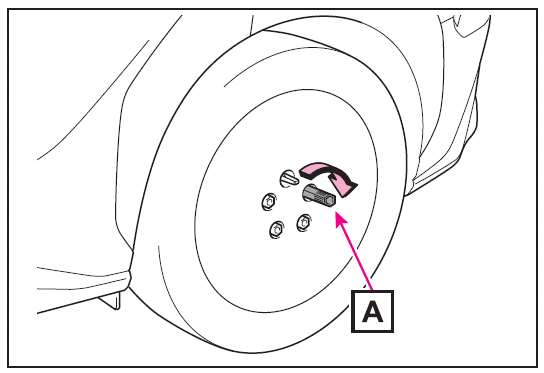

6. Entfernen Sie den obersten Radbolzen und montieren Sie den Führungsstift (A) von Hand.

Drehen Sie den Führungsstift bis zum Anschlag im Uhrzeigersinn, um ihn festzuziehen.

7. Lösen Sie alle Radbolzen und nehmen Sie das Rad ab.

Legen Sie das Rad so auf den Boden, dass die Vorderseite nach oben zeigt, um Kratzer auf der Radoberfläche zu vermeiden.

WARNUNG

Wechseln eines defekten Reifens

• Berühren Sie nicht das Scheibenrad oder den Bereich um die Bremsen, direkt nachdem das Fahrzeug gefahren wurde.

  Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen Körperteilen kann beim Wechseln eines Reifens oder ähnlichen Vorgängen zu Verbrennungen führen.

• Das Nichtbeachten dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die Radbolzen lockern und das Rad abfällt, was tödliche oder schwere Verletzungen zur Folge haben kann.

• Die Kontaktflächen des Radbolzens und des Rads sind extra so ausgelegt, dass sie zueinander passen. Bei der Verwendung von Rädern, die bei der Lieferung des Fahrzeugs ab Werk montiert waren, verwenden Sie spezielle Original-Radbolzen von Toyota. Verwenden Sie keine Radbolzen, die für andere Modelle, Baujahre oder Fahrzeugtypen konzipiert wurden, auch dann nicht, wenn es sich um Original-Toyota-Teile handelt. Wenn das Fahrzeug keine Räder hat, die bei Lieferung des Fahrzeugs ab Werk am Fahrzeug angebracht waren, sind die werkseitig montierten Radbolzen eventuell nicht für das Rad geeignet. Wenden Sie sich entweder an den Händler, bei dem die Räder gekauft wurden, oder an den Radhersteller, um Anweisungen zur korrekten Montage zu erhalten.

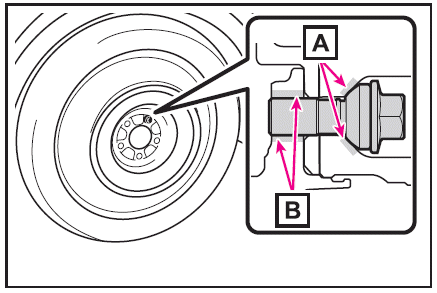

• Bringen Sie niemals Öl oder Fett auf die Radbolzen oder ihre Kontaktflächen am Rad (A) auf.

  Andernfalls besteht die Gefahr, dass die Radbolzen zu fest angezogen werden, wodurch die Radbolzen, der Gewindeteil (B) , in den die Radbolzen eingesetzt werden, oder das Rad selbst beschädigt werden können.

  Entfernen Sie jegliches Öl oder Fett, das beim Anbringen der Radbolzen haften geblieben ist.

• Nach Austausch eines Reifens prüfen Sie das Anzugsmoment so bald wie möglich. Wenn Sie das Anzugsmoment nicht selbst prüfen können, lassen Sie das Fahrzeug von einem autorisierten Toyota-Händler bzw. von einer autorisierten Toyota-Werkstatt oder in einer anderen zuverlässigen Werkstatt überprüfen.
• Wenn ein Radbolzenloch in einem Rad oder das Gewinde eines Radbolzens oder die Radnabe verformt, gerissen, rostig oder anderweitig beschädigt ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb untersuchen.

Anziehen der Radbolzen

Ziehen Sie die Radbolzen nicht zu stark an.

Andernfalls können die Radbolzen, die Gewinde der Radnabe oder das Rad beschädigt werden.

Führungsstift

Achten Sie beim Aus- oder Einbau eines Reifen darauf, den Führungsstift zu verwenden.

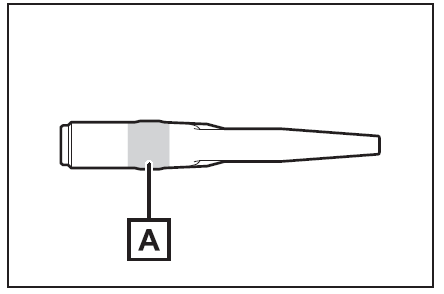

Der Führungsstift besteht aus Harz. Er kann beschädigt werden, wenn das Rad an einer anderen Stelle als (A)  positioniert wird oder wenn eine große Kraft auf den Führungsstift einwirkt.

Austausch eines defekten Reifens bei Fahrzeugen mit elektrischer HeckklappeAustausch eines defekten Reifens bei Fahrzeugen mit elektrischer Heckklappe

Stellen Sie bei Arbeiten am Fahrzeug, wie z.B. bei einem Reifenwechsel, sicher, dass das elektrische Heckklappensystem ausgeschaltet wird . Andernfalls kann sich die Heckklappe in Bewegung setzen, wenn versehentlich der Schalter der Heckklappenautomatik berührt wird.

Dadurch besteht die Gefahr, dass Sie sich Hände oder Finger einklemmen und verletzen.

HINWEIS

Reparatur oder Austausch von Reifen, Rädern, Reifendruck-Warnventilen, Sendern und Ventilkappen

Reifen einbauen

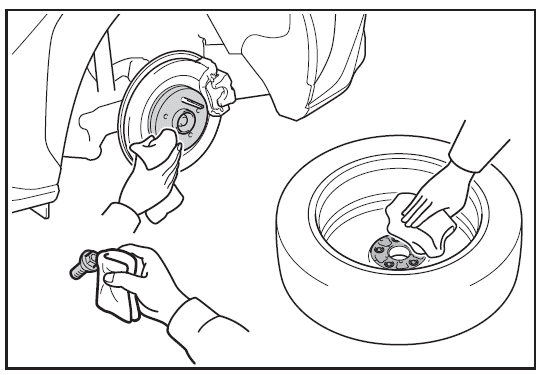

1. Entfernen Sie Schmutz und Fremdkörper von den Kontaktflächen des Rads und von den Radbolzen.

Fremdkörper auf der Auflagefläche des Rads können dazu führen, dass sich die Radbolzen während der Fahrt lösen und das Rad abfällt.

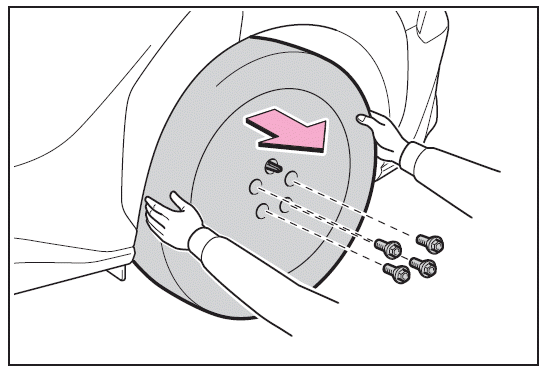

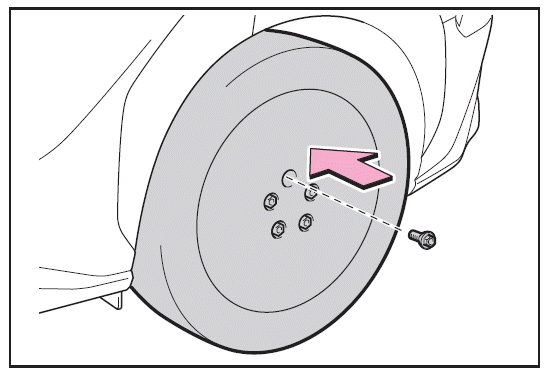

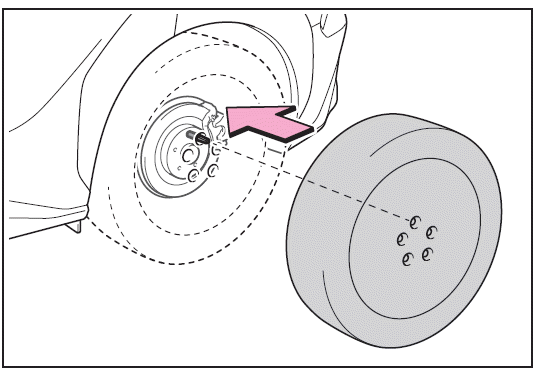

2. Richten Sie ein Radbolzenloch am Reifen mit dem Führungsstift aus und setzen Sie den Reifen auf den Führungsstift.

Stellen Sie den Reifen sicher auf, sodass sein Rad die Kontaktfläche berührt.

3. Ziehen Sie die einzelnen Radbolzen locker von Hand oder mit einem Radschrauben-Steckschlüssel (A) an.

Drücken Sie gegen den Reifen, um zu verhindern, dass er herunterfällt.

Verwenden Sie den Radschrauben-Steckschlüssel ausschließlich zum lockeren Anziehen der Radbolzen von Hand.

4. Entfernen Sie den Führungsstift und ziehen Sie den Radbolzen wie in Schritt 3 locker an.

5. Senken Sie das Fahrzeug ab.

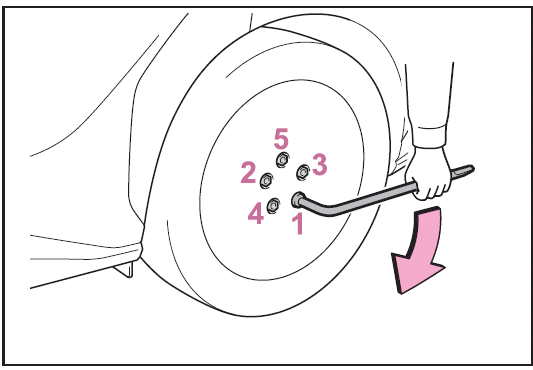

6. Ziehen Sie die Radbolzen in der abgebildeten Reihenfolge in zwei oder drei Durchgängen mit einem Radbolzenschlüssel fest an.

Anzugsdrehmoment: 140 N-m (14,3 kp-m)

7. Verstauen Sie alle Werkzeuge.
