2021-2026 Toyota bZ4X Betriebsanleitung: Verwenden der Ladezeitplanfunktion

Die AC-Aufladung kann zum gewünschten Zeitpunkt durchgeführt werden, indem ein Ladezeitplan registriert wird.

Kalendereinstellungen

Der Ladezeitplan wird zu dem in der Multi- Informationsanzeige angezeigten Datum und der entsprechenden Uhrzeit ausgeführt.

Siehe "Einstellungsanzeige"

Wenn bei der Registrierung eines Ladezeitplans der Bildschirm für die Kalendereinstellungen angezeigt wird, überprüfen Sie, ob das korrekte Datum eingestellt ist. Wenn das Datum nicht korrekt ist, stellen Sie unbedingt das richtige Datum ein.

Wenn die Kalenderinformationen falsch sind, kann die Ladezeitplanfunktion nicht normal ausgeführt werden.

Einstellungen der Ladezeitplanfunktion

Bei der Registrierung des Ladezeitplans können die folgenden Einstellungen geändert werden.

Auswählen des Lademodus

Einer der beiden folgenden Lademodi kann ausgewählt werden.

• "Start"

Der Ladevorgang wird zur festgelegten Zeit* gestartet und bei vollständiger Aufladung beendet.

• "Start-Stopp"

Der AC-Ladevorgang wird entsprechend der festgelegten Start- und Stoppzeit durchgeführt.* *: Es können leichte Abweichungen bei den Ladezeitpunkten auftreten, wenn eine Aufladung aufgrund des Ladestands der Traktionsbatterie erfolgt.

Wiederholungseinstellung

Der regelmäßige Ladezeitplan kann festgelegt werden, indem Sie den gewünschten Wochentag auswählen.

Wählen Sie einen Wochentag oder mehrere Wochentage, an dem/denen der Ladezeitplan ausgeführt werden soll.

Ein- und Ausschalten von "Jetzt laden"

Um den Ladevorgang zu starten, ohne die Ladezeitplaneinstellung zu ändern, schalten Sie "Jetzt laden" ein, um den Ladezeitplan vorübergehend auszusetzen, und starten Sie dann den Ladevorgang nach dem Anschluss des ACLadesteckers.* *: Wenn der Ladestecker während des Ladevorgangs entfernt wird, während der Ladezeitplan registriert und "Jetzt laden" eingeschaltet ist, wird "Jetzt laden" ausgeschaltet.

"Nächstes Ereignis"

Innerhalb der registrierten Ladezeitpläne wird der Zeitplan, der als nächstes ansteht, "Nächstes Ereignis" genannt.

Im Rahmen des Ladezeitplans wird der AC-Ladevorgang entsprechend dem Nächsten Ereignis durchgeführt.

Registrieren des Ladezeitplans

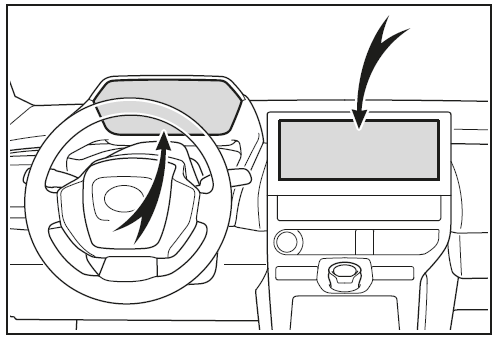

Der Ladezeitplan kann in der Multi- Informationsanzeige oder im Multimedia- Bildschirm registriert werden.

• Vorgehensweise in der Multi-Informationsanzeige
• Vorgehensweise im Multimedia-Bildschirm

Ladezeitplan

• Der Ladezeitplan kann nicht während der Fahrt festgelegt werden.
• Es können maximal 15 Ladezeitpläne registriert werden.

Wenn der Lademodus auf "Start-Stopp" eingestellt ist und für die Start- und Stoppzeit dieselbe Uhrzeit angegeben wird, dauert der Ladevorgang 24 Stunden ab der Startzeit.

Die Ladezeitplanfunktion kann nicht für die DC-Aufladung verwendet werden.

Überprüfen, ob die Ladezeitplanfunktion ordnungsgemäß funktioniert

Überprüfen Sie Folgendes.

• Die Uhr ist auf die korrekte Uhrzeit eingestellt
• Die Uhr ist auf die korrekte Uhrzeit eingestellt
• Der Startschalter ist ausgeschaltet
• Nach der Registrierung des Ladezeitplans wird der AC-Ladestecker angeschlossen

Die Startzeit des Ladevorgangs wird basierend auf dem Ladezeitplan zu dem Zeitpunkt bestimmt, zu dem der AC-Ladestecker angeschlossen wird.

• Schließen Sie den AC-Ladestecker vor der Startzeit an.

Wenn der Lademodus auf "Start" eingestellt ist und Sie den AC-Ladestecker nach der festgelegten Startzeit anschließen, wird der nächste Ladezeitplan als Referenz verwendet.

Wenn der Lademodus auf "Start-Stopp" eingestellt ist und Sie den AC-Ladestecker nach der festgelegten Startzeit anschließen, wird der Ladevorgang sofort gestartet und bis zur Stoppzeit durchgeführt

• Überprüfen Sie nach dem Anschließen des AC-Ladesteckers, ob die Ladekontrollleuchte des Ladeanschlusses blinkt.
• Verwenden Sie keine Netzsteckdose mit Stromabschaltungsfunktion (einschl. Timer-Funktion).

Verwenden Sie eine Steckdose, die kontinuierlich Strom liefert. Wenn die Netzsteckdose durch eine Ausschalttimer-Funktion usw.

abgeschaltet wird, kann der Ladevorgang nicht entsprechend dem Plan durchgeführt werden, wenn die Stromzufuhr während der festgelegten Zeit unterbrochen wird.

Wenn der AC-Ladestecker mit dem Fahrzeug verbunden bleibt

• Wenn der Lademodus auf "Start" eingestellt ist, wird, auch wenn mehrere aufeinanderfolgende Ladezeitpläne registriert sind, der nächste geplante Ladevorgang erst dann durchgeführt, wenn der ACLadestecker nach dem vorhergehenden Ladevorgang entfernt und wieder angeschlossen wird. Wenn die Traktionsbatterie vollständig geladen ist, erfolgt ebenfalls keine Aufladung nach dem Ladezeitplan.
• Wenn die Ladestoppzeit vor der vollständigen Aufladung der Traktionsbatterie erreicht wird und der Lademodus auf "Start-Stopp" eingestellt ist, wird der Ladezeitplan, der nach der Stoppzeit als nächstes folgt, als nächster Ladezeitplan aktualisiert und der Ladevorgang wird wiederholt, bis Batterie vollständig geladen ist.

Wenn Ladezeitpläne ignoriert werden

Wenn die folgenden Vorgänge durchgeführt werden, während der Ladezeitplan im Standby ist, wird der Ladezeitplan vorübergehend zurückgestellt und der Ladevorgang gestartet.

• Wenn die ferngesteuerte Klimaanlage  verwendet wird
• Wenn "My Room Mode" eingeschaltet wird
• Wenn "Jetzt laden" eingeschaltet wird
• Wenn ein Vorgang durchgeführt wird, mit dem die Aufladung gemäß Ladezeitplan vorübergehend unterbrochen wird

Batterieheizung  /"Batteriekühler"

In Abhängigkeit von der Temperatur der Traktionsbatterie wird unter Umständen die Traktionsbatterieheizung oder der Traktionsbatteriekühler aktiviert und die Ladekontrollleuchte leuchtet möglicherweise auf, während der Timer auf die Aufladung wartet.

Einstellungsvorgänge in der Multi-Informationsanzeige

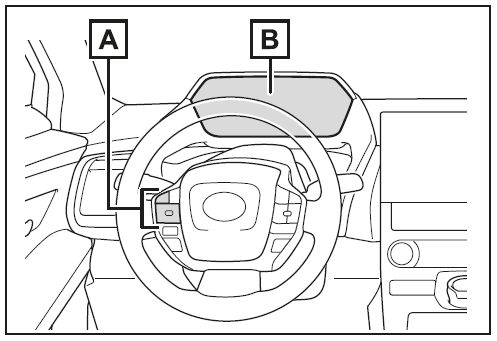

Verwenden Sie die Anzeigenregelschalter, um den Ladezeitplan einzurichten.

1. Anzeigenregelschalter
2. Multi-Informationsanzeige

Registrieren des Ladezeitplans

1. Drücken Sie im Bereich der Anzeigenregelschalter auf oder  , um auszuwählen.
2. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "Fahrzeugeinst." auszuwählen, und drücken und halten Sie dann .
3. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "Ladeeinstellungen" auszuwählen, und drücken Sie dann auf .

Der Bildschirm "Ladeeinstellungen" wird angezeigt.

4. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "Ladezeitplan" auszuwählen, und drücken Sie dann auf .

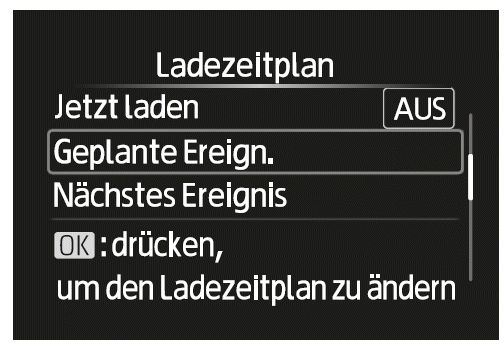

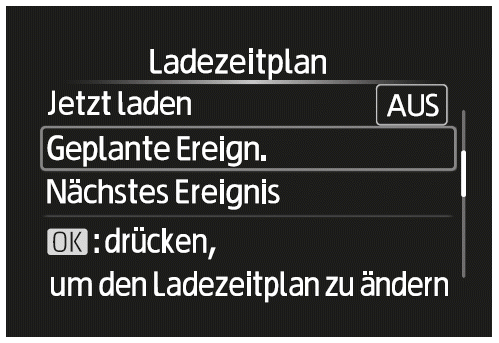

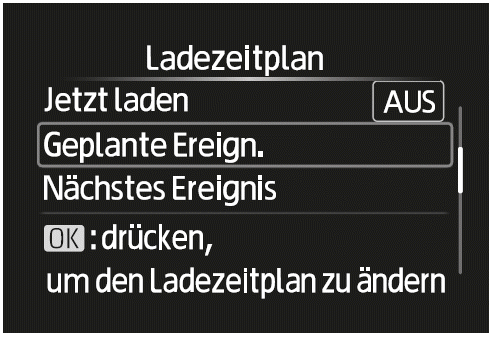

Der Bildschirm "Ladezeitplan" wird angezeigt.

5. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "Geplante Ereign." auszuwählen, und drücken Sie dann auf .

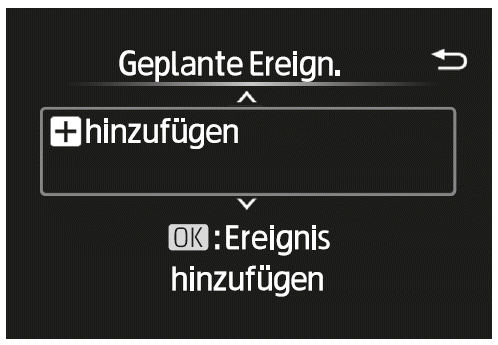

Der Bildschirm "Geplante Ereign." wird angezeigt.

6. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "hinzufügen" auszuwählen, und drücken Sie dann auf

7. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um das zu ändernde Element mit dem Cursor auszuwählen, und drücken Sie dann auf oder , um die Einstellung zu ändern.

   Wenn der Lademodus auf "Start" eingestellt ist, legen Sie den Startzeitpunkt des Ladevorgangs fest.

   Wenn der Lademodus auf "Start- Stopp" eingestellt ist, legen Sie den Startzeitpunkt und den Endzeitpunkt des Ladevorgangs fest.

   Nachdem Sie die gewünschten Einstellungen vorgenommen haben, drücken Sie auf .

8. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um den gewünschten Tag auszu wählen, an dem die Wiederholungseinstellung aktiviert werden soll, und drücken Sie dann auf .

Mit jedem Druck auf wird die Wiederholungseinstellung ein- bzw.

ausgeschaltet.

Wenn die Einstellung eingeschaltet ist, wird der Ladezeitplan an diesem Tag wiederholt. Es kann mehr als ein Tag ausgewählt werden.

Nachdem Sie die gewünschten Einstellungen vorgenommen haben, wählen Sie "Erledigt" und drücken Sie dann auf .

Es wird ein Bildschirm angezeigt, in dem die Einstellungen gespeichert werden können.

9. Wählen Sie "Speichern" und drücken Sie auf , um die Einstellungen zu speichern.

   Die Einstellungen werden gespeichert.

   Wenn Sie die Einstellungen ändern möchten, drücken Sie auf und führen den Einstellungsvorgang erneut durch.

   Wenn die Einstellungen abgeschlossen sind und der AC-Ladestecker mit dem Fahrzeug verbunden wird, wird die Aufladung entsprechend den Einstellungen des Ladezeitplans durchgeführt.

Ein- und Ausschalten der Ladezeitpläne

Die registrierten Ladezeitpläne können ein- und ausgeschaltet werden.

1. Führen Sie Schritt 1 bis 5 der unter "Registrieren des Ladezeitplans" beschriebenen Vorgehensweise durch und rufen Sie den Bildschirm "Geplante Ereign." auf.

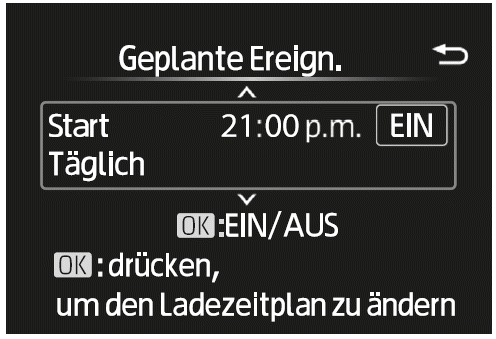

Eine Liste der registrierten Ladezeitpläne wird angezeigt.

2. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um das Element auszuwählen, das ein-/ausgeschaltet werden soll, und drücken Sie dann auf .

   Mit jedem Druck auf   wird der ausgewählte Ladezeitplan ein- bzw.

   ausgeschaltet.

   Wenn ein Ladezeitplan ausgeschaltet ist, wird er ignoriert und es erfolgt keine Aufladung nach dem Zeitplan.

Ändern der registrierten Ladezeitpläne

Die registrierten Ladezeitpläne können modifiziert oder gelöscht werden.

1. Führen Sie Schritt 1 bis 5 der unter "Registrieren des Ladezeitplans" beschriebenen Vorgehensweise durch   und rufen Sie den Bildschirm "Geplante Ereign." auf.

Eine Liste der registrierten Ladezeitpläne wird angezeigt.

2. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um das Element auszuwählen, das geändert werden soll, und drücken und halten Sie dann .

Der Bildschirm "Ereignis bearb." wird angezeigt.

3. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um das gewünschte Element auszuwählen, drücken Sie auf und führen Sie dann die erforderlichen Schritte durch.

• "Bearbeiten"

Ändern Sie die gewünschten Einstellungen, so wie ab Schritt 7 der unter "Registrieren des Ladezeitplans" beschriebenen Vorgehensweise erläutert.

Drücken Sie auf , um zum vorherigen Bildschirm zurückzukehren.

• "Löschen"

Ein Bildschirm mit einer Löschbestätigung wird angezeigt.

Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "Ja" auszuwählen, und drücken Sie dann auf , um den ausgewählten Ladezeitplan zu löschen.

Um dem Löschvorgang abzubrechen, wählen Sie "Nein" und drücken Sie dann auf .

Drücken Sie auf , um zum vorherigen Bildschirm zurückzukehren.

Einstellen von "Jetzt laden" auf On

Die Einstellung "Jetzt laden" kann anhand einer der beiden folgenden Vorgehensweisen geändert werden.

• Vorgehensweise im Bildschirm "Ladezeitplan"

1. Führen Sie Schritt 1 bis 4 der unter "Registrieren des Ladezeitplans" beschriebenen Vorgehensweise durch   und rufen Sie den Bildschirm "Ladezeitplan" auf.
2. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "Jetzt laden" auszuwählen, und drücken Sie dann auf .

Mit jedem Druck auf wird "Jetzt laden" ein- bzw. ausgeschaltet.

• Vorgehensweise im Bildschirm "Abschlussanzeige"*

*: Wenn "Abschlussanzeige" nicht auf "Ladezeitplan" eingestellt ist (im Bildschirm der Multi-Informationsanzeige), wird "Abschlussanzeige" nicht angezeigt. Überprüfen Sie in diesem Fall die Einstellungen in der Multi-Informationsanzeige.

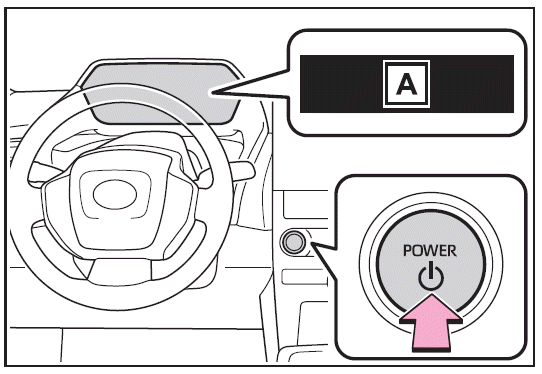

1. Schalten Sie den Startschalter aus. Der Bildschirm "Abschlussanzeige" wird in der Multi-Informationsanzeige angezeigt.

   (Wenn eine Tür geöffnet wird, während auf die Ausführung des   Ladezeitplans gewartet wird, wird derselbe Bildschirm angezeigt.)

2. Drücken Sie auf , um "Jetzt laden" einzuschalten.

Nach dem Abschluss des Einstellungsvorgangs wird der Ladevorgang gestartet, wenn der AC-Ladestecker angeschlossen wird.

Anzeigen von "Nächstes Ereignis"

1. Führen Sie Schritt 1 bis 4 der unter "Registrieren des Ladezeitplans" beschriebenen Vorgehensweise durch  und rufen Sie den Bildschirm "Ladezeitplan" auf.
2. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um "Nächstes Ereignis" auszuwählen, und drücken Sie dann auf .

Der Bildschirm "Nächstes Ereignis" wird angezeigt.

Wenn die Einstellungsvorgänge für den Ladezeitplan abgebrochen werden

In den folgenden Situationen werden die Einstellungsvorgänge für den Ladezeitplan abgebrochen.

• Der Startschalter wird betätigt, bevor die Einstellungen bestätigt wurden
• Das Fahrzeug startet
• Eine Anzeige mit einer höheren Priorität als die Ladezeitplaneinstellung wird eingeblendet

HINWEIS

Beim Durchführen des Einstellungsvorgangs

Wenn Sie den Einstellungsvorgang bei angehaltenem EV-System durchführen, achten Sie darauf, dass die 12-Volt-Batterie nicht entladen wird.

Einstellungsvorgänge im Multimedia- Bildschirm

Ausführliche Informationen über die Bedienung des Bildschirms des Audiosystems finden Sie in der "Multimedia Betriebsanleitung".

Einstellungsvorgänge für den Ladezeitplan werden im Bildschirm "Ladeplan" durchgeführt.

Aufrufen des Bildschirms "Ladeplan"

1. Stellen Sie den Startschalter auf ON und rufen Sie den Menübildschirm auf.

Die Ladezeitplaneinstellungen können nicht im Modus ACCESSORY bearbeitet werden.

1. "ZÜNDUNG EIN"

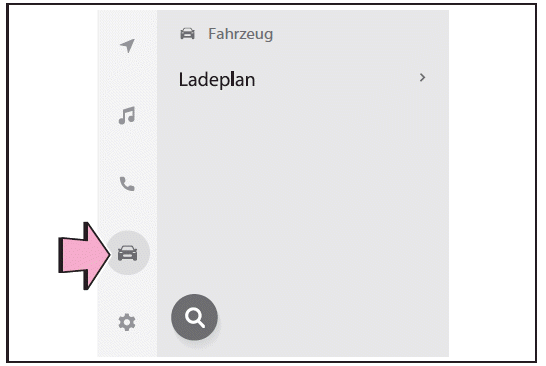

2. Wählen Sie und "Ladeplan" in dieser Reihenfolge. Der Bildschirm "Ladeplan" wird angezeigt.

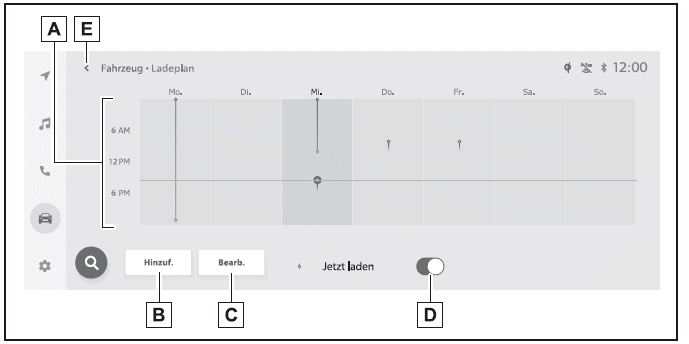

Beschreibung des Bildschirms "Ladeplan"

1. Ladezeitpläne

Zeigt den registrierten Wochenzeitplan in einer Liste mit Symbolen an.

2. Taste "Hinzuf."

Drücken Sie auf diese Taste, um ein neues Element zum Ladezeitplan hinzuzufügen.

3. Taste "Bearb."

Drücken Sie auf diese Taste, um registrierte Elemente des Ladezeitplans zu ändern oder zu löschen.

4. Taste "Jetzt laden"

Mit jedem Druck auf die Taste wird "Jetzt laden" abwechselnd ein- bzw. ausgeschaltet.

5. Zurück-Taste

Drücken Sie auf diese Taste, um den Bildschirm "Ladeplan" zu schließen.

Registrieren des Ladezeitplans

1. Rufen Sie den Bildschirm "Ladeplan" auf.
2. Drücken Sie auf "Hinzuf.".

Der Bildschirm "Vorgang hinzufügen" wird angezeigt.

3. Geben Sie die gewünschte Zeit für den Ladezeitplan ein.

Lademodus

Drücken Sie auf "Start bei eingestellter Zeit" oder "Starten u. anhalten b. eingest.

Zeiten", um den gewünschten Lademodus festzulegen.

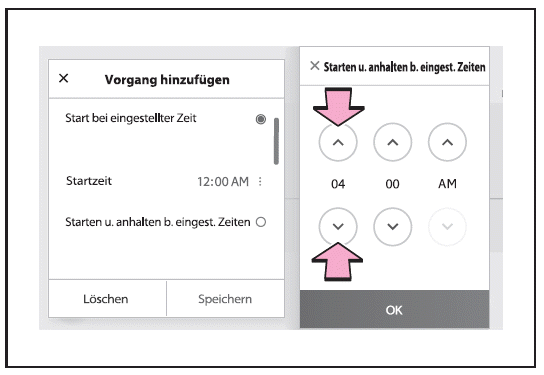

• Wenn "Start bei eingestellter Zeit" ausgewählt ist

Legen Sie den Startzeitpunkt des  Ladevorgangs fest und drücken Sie auf "OK".

• Wenn "Starten u. anhalten b. eingest.

  Zeiten" ausgewählt ist

Legen Sie den Startzeitpunkt und den Endzeitpunkt des Ladevorgangs fest und drücken Sie auf "OK".

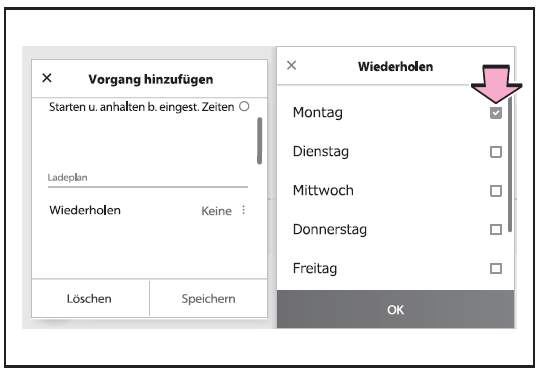

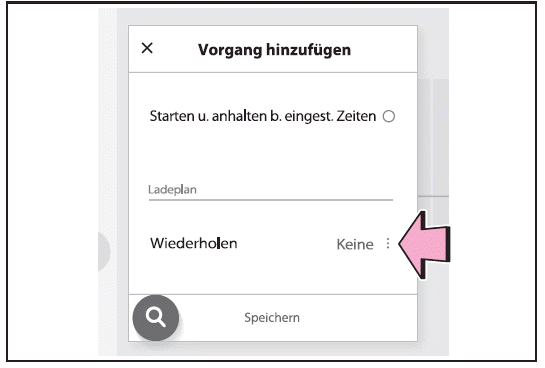

• Wiederholungseinstellungen

Wählen Sie den Wochentag und drücken Sie auf OK.

Wenn die Einstellung eingeschaltet ist, wird der Ladezeitplan an diesem Tag wiederholt. Es kann mehr als ein Tag ausgewählt werden.

4. Drücken Sie nach dem Abschluss des Einstellungsvorgangs auf "Speichern".

Der Ladezeitplan wird registriert und es wird ein Symbol zum Zeitplan hinzugefügt.

Um die Registrierung des Ladezeitplans abzubrechen, drücken Sie auf die Zurück-Taste.

Wenn nach dem Abschluss des Einstellungsvorgangs der Startschalter ausgeschaltet und der AC-Ladestecker mit dem Fahrzeug verbunden wird, wird der Ladevorgang entsprechend den Einstellungen des Ladezeitplans durchgeführt.

Ein- und Ausschalten der Ladezeitpläne

1. Rufen Sie den Bildschirm "Ladeplan" auf.
2. Drücken Sie auf "Bearb.".

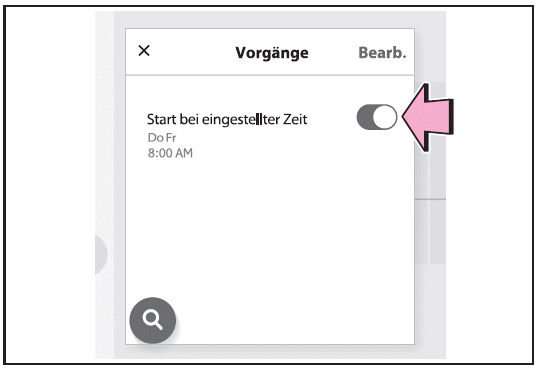

Der Bildschirm "Vorgänge" wird angezeigt.

3. Aktivieren oder deaktivieren Sie die am Bildschirm angezeigten Elemente in der Zeile des Ladezeitplans, den Sie ändern möchten.

Wenn der gewünschte Ladezeitplan nicht im Bildschirm angezeigt wird, blättern Sie nach oben und unten durch die Liste, um ihn anzuzeigen.

Mit jedem Druck auf die Taste wird der Ladezeitplan abwechselnd ein- bzw.

ausgeschaltet.

Ändern der registrierten Ladezeitpläne

1. Rufen Sie den Bildschirm "Ladeplan" auf.
2. Drücken Sie auf "Bearb.".

Der Bildschirm "Geplante Ereign." wird angezeigt.

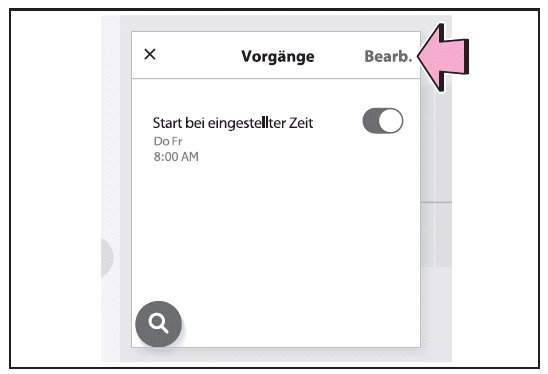

3. Drücken Sie auf "Bearb." im Bildschirm "Vorgänge".

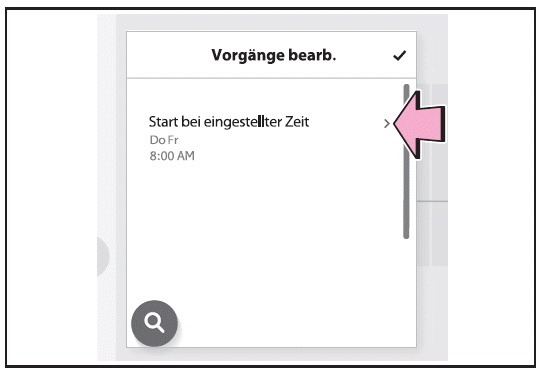

4. Drücken Sie unter den am Bildschirm angezeigten Elementen auf den Ladezeitplan, den Sie ändern möchten.

• Ändern von registrierten Elementen: Ändern Sie die gewünschten Einstellungen, so wie in Schritt 3 bis 4 unter "Registrieren des Ladezeitplans" beschrieben.

Wenn eine Einstellung geändert wird, ändert sich auch ihr Symbol im Kalender.

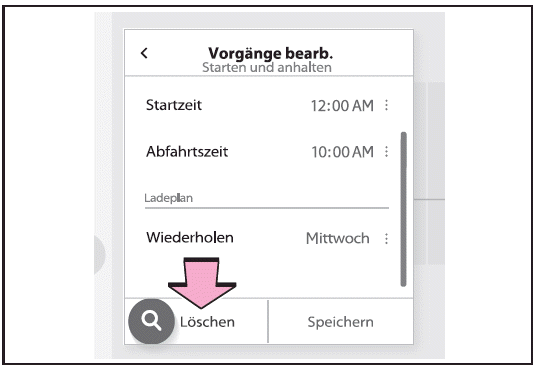

• Löschen von registrierten Elementen: Drücken Sie auf "Löschen".

Eine Meldung mit einer Löschbestätigung wird angezeigt.

Drücken Sie auf "Löschen", um den ausgewählten Ladezeitplan zu löschen.

Um den Löschvorgang abzubrechen, drücken Sie auf "Abbrechen" oder auf die Zurück-Taste.

Wenn ein Ladezeitplan gelöscht wird, wird auch sein Symbol aus dem Kalender gelöscht.

Einschalten von "Jetzt laden"

1. Rufen Sie den Bildschirm "Ladeplan" auf.
2. Drücken Sie auf "Jetzt laden".

Mit jedem Druck auf die Taste wird "Jetzt laden" abwechselnd ein- bzw.

ausgeschaltet.

Nach dem Abschluss des Einstellungsvorgangs wird der Ladevorgang gestartet, wenn der AC-Ladestecker angeschlossen wird.

Ändern des Nächsten Ereignisses

Wenn in der kundenspezifischen Einstellung des Multimedia-Bildschirms "ACC-Personalisierung" nicht ausgeschaltet ist, wird der Abschlussbildschirm nicht angezeigt. Wenn das der Fall ist, überprüfen Sie die Einstellungen des Multimedia-Bildschirms.

Schalten Sie den Startschalter aus.

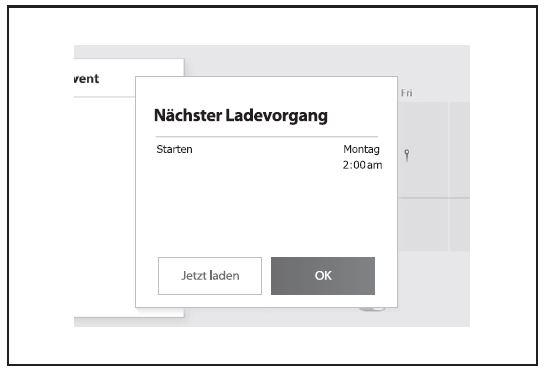

Das nächste Ereignis wird entsprechend den Ladezeitplaneinstellungen angezeigt.

Mit einem Druck auf "OK" wird der Bildschirm für das nächste Ladeereignis geschlossen.

Mit einem Druck auf "Jetzt laden" wird "Jetzt laden" aktiviert .

Wenn alle Ladezeitpläne ausgeschaltet sind

Das Symbol wird nicht im Bildschirm "Ladeplan" angezeigt.

Das Symbol wird angezeigt, wenn es im Bildschirm "Vorgänge" aktiviert wird.

Wenn die Einstellungsvorgänge für den Ladezeitplan abgebrochen werden

In den folgenden Situationen werden die Einstellungsvorgänge für den Ladezeitplan abgebrochen.

• Der Startschalter wird ausgeschaltet, bevor die Einstellungen bestätigt wurden
• Das Fahrzeug startet
• Eine Anzeige mit einer höheren Priorität als die Ladezeitplaneinstellung wird eingeblendet

HINWEIS

Beim Durchführen des Einstellungsvorgangs

Wenn Sie den Einstellungsvorgang bei angehaltenem EV-System durchführen, achten Sie darauf, dass die 12-Volt-Batterie nicht entladen wird.
