2021-2026 Toyota bZ4X Betriebsanleitung: RCD (Heckkamera-Erkennung)

Wenn das Fahrzeug rückwärts fährt, können mit der Heckkamera- Erkennungsfunktion Fußgänger im Erkennungsbereich hinter dem Fahrzeug erkannt werden. Wenn ein Fußgänger erkannt wird, ertönt ein Summer und es wird ein Symbol in der Multimedia-Anzeige angezeigt, um den Fahrer auf den Fußgänger hinzuweisen.

WARNUNG

Warnhinweise bezüglich der Verwendung des Systems

Die Erkennungs- und Regelungsmöglichkeiten dieses Systems sind begrenzt.

Der Fahrer sollte selbst auf eine sichere, verantwortungsvolle Fahrweise achten, ohne sich zu sehr auf das System zu verlassen, und sich immer ein Bild über die Situation im Umfeld des Fahrzeugs verschaffen.

Gewährleistung des ordnungsgemäßen Betriebs des Systems

Beachten Sie Folgendes. Andernfalls besteht die Gefahr eines Unfalls.

• Reinigen Sie immer die Kamera, ohne sie zu beschädigen.
• Bringen Sie keine elektronischen Zubehörteile (wie z.B. beleuchtete Nummernschilder, Nebelleuchten usw.) in der Nähe der Kamera an.
• Setzen Sie den Bereich im Umfeld der Kamera keinen starken Stößen aus.

  Wenn der Bereich im Umfeld der Kamera einem starken Stoß ausgesetzt wurde, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.

  einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

• Zerlegen, modifizieren oder lackieren Sie die Kamera nicht.
• Bringen Sie kein Zubehör und keine Aufkleber an der Kamera an.
• Bringen Sie keine Zubehör-Schutzteile (Stoßfängerverkleidung usw.) am Heckstoßfänger an.
• Achten Sie auf den richtigen Reifendruck.
• Stellen Sie sicher, dass die Heckklappe vollständig geschlossen ist.

Deaktivierung der RCD-Funktion

In den folgenden Situationen wird das System ausgeschaltet. Die RCD-Funktion funktioniert unter Umständen nicht ordnungsgemäß, wodurch die Gefahr eines Unfalls besteht.

• Die oben genannten Punkte werden nicht beachtet.
• Es wurde eine Radaufhängung montiert, bei der es sich nicht um ein Originalteil von Toyota handelt.

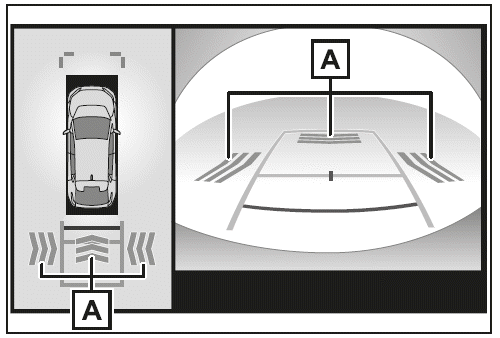

Multimedia-Anzeige

1. Symbol für die Fußgängererkennung

Wird automatisch angezeigt, wenn ein Fußgänger erkannt wird.

(Wenn der Startschalter ausgeschaltet und dann auf ON gestellt wird, wird die RCDFunktion automatisch aktiviert.)

Ein-/Ausschalten der RCDFunktion

Verwenden Sie die Anzeigenregelschalter, um die RCD-Funktion zu aktivieren/ deaktivieren.

1. Drücken Sie auf oder , um auszuwählen.
2. Drücken Sie auf oder , um "RCD" auszuwählen, und drücken Sie dann auf .

Wenn die RCD-Funktion deaktiviert ist, leuchtet die Kontrollleuchte für Fahrerassistenzsysteme . Zu diesem Zeitpunkt werden die RCD-Kontrollleuchte und "Heckkamera- Erkennung AUS" in der Multi- Informationsanzeige angezeigt

Wenn ein Fußgänger erkannt wird

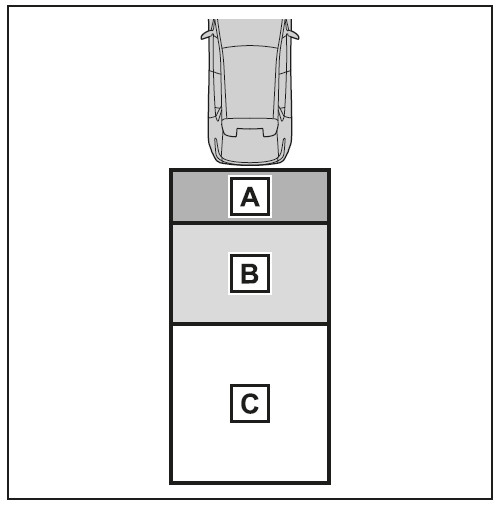

Wenn die Heckkamera-Erkennungsfunktion einen Fußgänger im Erkennungsbereich registriert, wird der Summerbetrieb und die Fußgängererkennung folgendermaßen ausgeführt:

1. Wenn ein Fußgänger im Bereich (A) erkannt wird

Summer: Ertönt wiederholt

Symbol für die Fußgängererkennung: Blinkt

2. Wenn ein Fußgänger im Bereich (B) erkannt wird

Summer (Wenn das Fahrzeug im Stillstand ist): Ertönt 3 Mal

Summer (Wenn das Fahrzeug rückwärts fährt, wenn sich ein Fußgänger dem Heck des Fahrzeugs nähert): Ertönt wiederholt

Symbol für die Fußgängererkennung: Blinkt

3. Wenn das System feststellt, dass

Ihr Fahrzeug einen Fußgänger im Bereich (C) erfassen könnte Summer: Ertönt wiederholt Symbol für die Fußgängererkennung: Blinkt

Die Heckkamera-Erkennungsfunktion ist in Betrieb, wenn

• Der Startschalter ist in Stellung ON.
• Die RCD-Funktion aktiviert ist.
• Die Schaltstellung R ausgewählt ist.
• Advanced Park ist nicht in Betrieb.

Einstellen der Summerlautstärke

Die Summerlautstärke kann in der Multi-Informationsanzeige angepasst werden.

Verwenden Sie zum Ändern der Einstellungen die Anzeigenregelschalter.

Vorübergehendes Stummschalten eines Summers

Wenn ein Objekt erkannt wird, wird der Schalter für die vorübergehende Stummschaltung in der Multimedia-Anzeige angezeigt.

Wählen Sie  , um die Summer des Toyota Einparkhilfe-Sensors, des RCTASystems und des RCD-Systems stummzuschalten.

Die Stummschaltung wird in den folgenden Situationen automatisch aufgehoben:

• Wenn die Schaltstellung geändert wird.
• Wenn die Fahrzeuggeschwindigkeit eine bestimmte Geschwindigkeit überschreitet.
• Wenn eine Störung an einem Sensor vorliegt oder das System vorübergehend nicht verfügbar ist.
• Wenn die Bedienfunktion manuell deaktiviert wird.
• Wenn der Startschalter ausgeschaltet ist.

Situationen, in denen das System unter Umständen nicht ordnungsgemäß arbeitet

• Manche Fußgänger, wie z.B. folgende Arten von Fußgängern, werden unter Umständen nicht von der Heckkamera- Erkennungsfunktion erkannt, was dazu führt, dass die Funktion nicht ordnungsgemäß ausgeführt wird:

• Fußgänger, die sich nach vorn beugen oder in die Hocke gehen
• Fußgänger, die am Boden liegen
• Fußgänger, die schnell laufen
• Fußgänger, die plötzlich in den Erkennungsbereich eintreten
• Personen auf einem Fahrrad, Skateboard oder einem anderen Leichtfahrzeug
• Fußgänger, die übergroße Bekleidung (z.B. einen Regenmantel, ein langes Kleid usw.) tragen, wodurch sich ihre Silhouette nicht klar und deutlich abzeichnet
• Fußgänger, deren Körper teilweise durch ein Objekt verdeckt sind, z.B. durch einen Einkaufswagen oder Regenschirm
• Fußgänger, die in der Dunkelheit (z.B. nachts) nur schwer erkennbar sind

• In manchen Situationen, wie z.B. in den folgenden Fällen, werden Fußgänger unter Umständen nicht von der Heckkamera- Erkennungsfunktion erkannt, was dazu führt, dass die Funktion nicht ordnungsgemäß ausgeführt wird:

• Beim Rückwärtsfahren bei widrigen Witterungsverhältnissen (Regen, Schnee, Nebel usw.)
• Wenn die Heckkamera mit Anhaftungen (Schmutz, Schnee, Eis usw.) bedeckt oder zerkratzt ist
• Wenn eine sehr helle Lichtquelle, wie z.B. die Sonne oder die Scheinwerfer eines anderen Fahrzeugs, direkt auf die Heckkamera trifft
• Beim Rückwärtsfahren in einem Bereich, in dem sich die Umgebungshelligkeit plötzlich ändert, wie z.B. bei der Ein- oder Ausfahrt in eine/aus einer Garage oder Tiefgarage
• Beim Rückwärtsfahren in einer Umgebung mit schwachem Licht, z.B. in der Dämmerung oder in einer Tiefgarage
• Wenn sich die Position und Ausrichtung der Kamera geändert haben
• Wenn ein Abschlepphaken montiert ist
• Wenn Wassertropfen über die Kameralinse laufen
• Wenn die Fahrzeughöhe extrem stark verändern wurde (Fahrzeugfront angehoben oder abgesenkt)
• Wenn Schneeketten oder Notfall-Reparatur- Kits für Reifen verwendet werden
• Wenn der Heckscheibenwischer in Betrieb ist
• Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind.
•  Wenn eine elektronische Komponente, wie z.B. ein hintergrundbeleuchtetes Nummernschild oder eine Nebelschlussleuchte, in der Nähe der Heckkamera montiert ist
• Wenn ein Stoßfängerschutz, wie z.B. eine zusätzliche Zierleiste, am Heckstoßfänger montiert ist

Situationen, in denen das System unerwartet aktiviert werden kann

• Auch wenn sich keine Fußgänger im Erkennungsbereich befinden, kann die Heckkamera-Erkennungsfunktion durch bestimmte Objekte, wie z.B. die folgenden Objekte, aktiviert werden.

• Dreidimensionale Objekte, wie z.B. Lichtmasten, Pylonen, Zäune oder geparkte Fahrzeuge
• Bewegliche Objekte, wie z.B. Autos oder Motorräder
• Objekte, die sich beim Rückwärtsfahren zu Ihrem Fahrzeug hin bewegen, z.B. Fahnen oder Pfützen (oder Schwebstoffe wie Rauch, Dampf, Regen oder Schnee)
• Kopfsteinpflaster- oder Schotterstraßen, Bahnschienen, Straßenreparaturen, weiße Linien, Fußgängerüberwege oder Laub auf der Straße
• Metallabdeckungen (Gitter), wie z.B. auf Entwässerungsrinnen
• Objekte, die sich in Pfützen oder auf eine nassen Straßenoberfläche spiegeln
• Schatten an der Straße

• In manchen Situationen, wie z.B. in den folgenden Fällen, kann die Heckkamera- Erkennungsfunktion unter Umständen aktiviert werden, obwohl sich keine Fußgänger im Erkennungsbereich befinden.

• Beim Rückwärtsfahren in Richtung Straßenrand oder über eine Bodenunebenheit
• Beim Rückwärtsfahren in Richtung einer Bergauf-/Bergabstrecke
• Wenn das Heck des Fahrzeugs durch die Beladung angehoben oder abgesenkt wird
• Wenn ein Stoßfängerschutz, wie z.B. eine zusätzliche Zierleiste, am Heckstoßfänger montiert ist
• Wenn die Ausrichtung der Heckkamera verstellt wurde
• Wenn eine Abschleppöse am Heck des Fahrzeugs angebracht ist
• Wenn Wasser über die Linse der Heckkamera fließt
• Wenn die Heckkamera mit Anhaftungen (Schmutz, Schnee, Eis usw.) bedeckt oder zerkratzt ist
• Wenn im Erkennungsbereich blinkendes Licht vorhanden ist, wie z.B. die Warnblinkanlage eines anderen Fahrzeugs
• Wenn Schneeketten oder Notfall-Reparatur- Kits für Reifen verwendet werden

• Situationen, in denen der Betrieb der Heckkamera- Erkennungsfunktion nur schwer wahrnehmbar ist

• Der Summer kann unter Umständen schwer zu hören sein, wenn die Umgebungsgeräusche laut sind, die eingestellte Lautstärke des Audiosystems hoch ist, die Klimaanlage verwendet wird usw.
• Wenn die Temperatur im Innenraum hoch oder niedrig ist, funktioniert der Bildschirm des Audiosystems unter Umständen nicht ordnungsgemäß.
