2021-2026 Toyota bZ4X Betriebsanleitung: RCTA (Warnung für Querverkehr im Heckbereich)

Die RCTA-Funktion verwendet die hinteren seitlichen BSM-Radarsensoren, die hinter dem Heckstoßfänger montiert sind. Diese Funktion unterstützt den Fahrer bei der Kontrolle von Bereichen, die beim Rückwärtsfahren nur schwer einsehbar sind.

WARNUNG

Warnhinweise bezüglich der Verwendung des Systems

Der Fahrer trägt die alleinige Verantwortung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie aufmerksam die umgebenden Bereiche des Fahrzeugs.

Die RCTA-Funktion ist lediglich eine Zusatzfunktion. mit der der Fahrer gewarnt wird, wenn sich ein Fahrzeug von hinten von der linken oder rechten Seite her annähert.

Da die RCTA-Funktion unter bestimmten Umständen möglicherweise nicht ordnungsgemäß funktioniert, ist es wichtig, dass sich der Fahrer selbst per Sichtprüfung ein Bild über die aktuelle Situation verschafft.

Wenn sich der Fahrer zu sehr auf diese Funktion verlässt, kann dies zu Unfällen mit schweren oder sogar tödlichen Verletzungen führen.

Gewährleistung des ordnungsgemäßen Betriebs des Systems

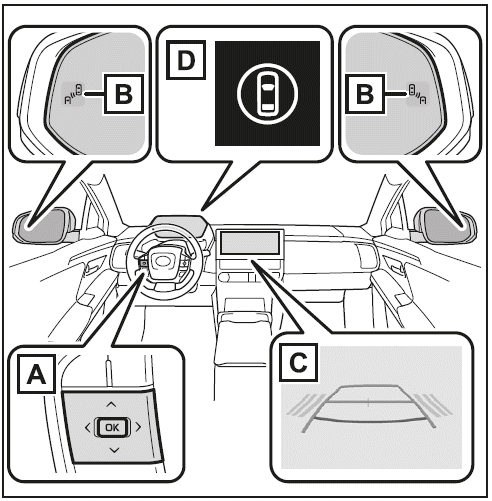

Systemkomponenten

1. Anzeigenregelschalter Ein-/Ausschalten der RCTA-Funktion.
2. Außenspiegel-Kontrollleuchten

Wenn ein Fahrzeug erkannt wird, das sich dem Fahrzeugheck von rechts oder links nähert, blinken beide Außenspiegel-Kontrollleuchten.

3. Multimedia-Anzeige

Wenn ein Fahrzeug erkannt wird, das sich dem Fahrzeugheck von rechts oder links nähert, wird das Symbol der RCTA-Funktion   für die erkannte Seite in der Multimedia- Anzeige angezeigt. Diese Abbildung zeigt das Beispiel eines Fahrzeugs, das sich von beiden Seiten des Fahrzeugs annähert.

4. Kontrollleuchte für Fahrerassistenzsysteme

Wenn die RCTA-Funktion ausgeschaltet ist, wird "Ausparkhilfe AUS" in der Multi-Informationsanzeige angezeigt.

Ein-/Ausschalten der RCTAFunktion

Die RCTA-Funktion kann unter in der Multi-Informationsanzeige aktiviert/ deaktiviert werden.

Wenn die RCTA-Funktion deaktiviert ist, leuchtet die Kontrollleuchte für Fahrerassistenzsysteme  . Zu diesem Zeitpunkt wird "Ausparkhilfe AUS" in der Multi- Informationsanzeige angezeigt. Die RCTAFunktion wird immer aktiviert, wenn der Startschalter auf ON gedreht wird.

Sichtbarkeit der Außenspiegel-Kontrollleuchten

Bei starkem Sonnenlicht sind die Außenspiegel- Kontrollleuchten manchmal nur schwer erkennbar.

Hörbarkeit des RCTA-Summers

Der RCTA-Summer kann unter Umständen bei lauten Geräuschen, wie z.B. von der Audioanlage, schwer zu hören sein.

Radarsensoren

RCTA-Funktion

Arbeitsweise der RCTA-Funktion

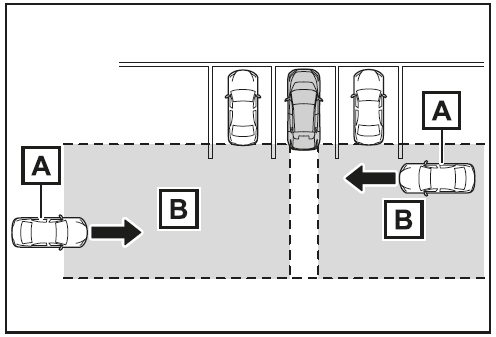

Die RCTA-Funktion nutzt Radarsensoren zum Erkennen von Fahrzeugen, die sich von hinten rechts oder links nähern, und informiert den Fahrer durch blinkende Außenspiegel-Kontrollleuchten und zusätzlich akustisch durch einen Summer über das Vorhandensein solcher Fahrzeuge.

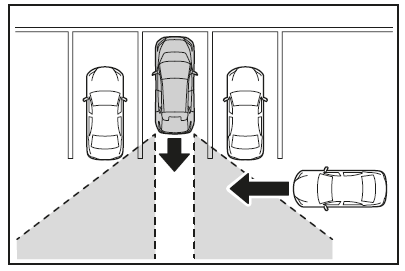

1. Sich annähernde Fahrzeuge
2. Erfassungsbereiche für sich annähernde Fahrzeuge

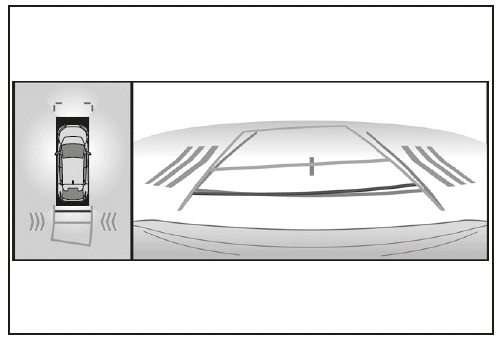

RCTA-Symbolanzeige

Wenn ein Fahrzeug erkannt wird, das sich dem Fahrzeugheck von rechts oder links nähert, wird Folgendes in der Multimedia-Anzeige angezeigt.

Diese Abbildung zeigt das Beispiel eines Fahrzeugs, das sich von beiden Seiten des Fahrzeugs annähert.

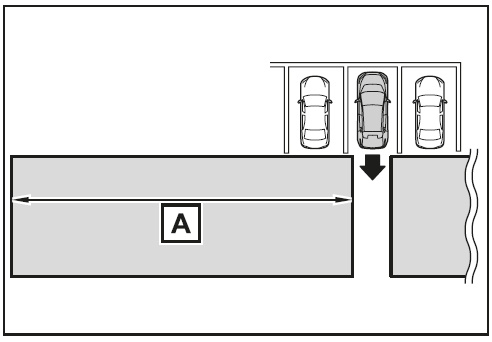

Erkennungsbereiche der RCTAFunktion

Die Bereiche, in denen Fahrzeuge erkannt werden können, sind unten dargestellt.

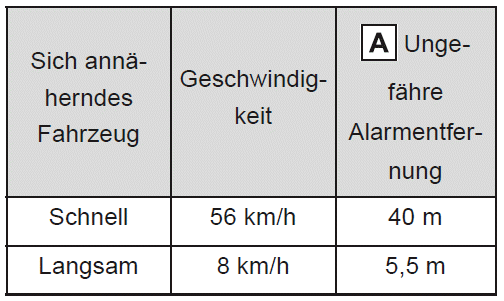

Der Summer kann vor schnelleren Fahrzeugen warnen, die sich aus einer größeren Entfernung annähern.

Beispiel:

Voraussetzungen für den Betrieb der RCTA-Funktion

Die RCTA-Funktion ist aktiv, wenn die folgenden Bedingungen erfüllt sind:

• Der Startschalter ist in Stellung ON.
• Die RCTA-Funktion ist eingeschaltet.
• Die Schaltstellung R ausgewählt ist.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 15 km/h.
• Die Geschwindigkeit des sich annähernden Fahrzeugs beträgt zwischen ca. 8 km/h und 56 km/h.

Ändern der Summerlautstärke

Die Summerlautstärke kann in der Multi-Informationsanzeige angepasst werden.

Die Lautstärke des RCTA-Summers kann unter in der Multi-Informationsanzeige eingestellt werden.

Vorübergehendes Stummschalten eines Summers

Wenn ein Objekt erkannt wird, wird der Schalter für die vorübergehende Stummschaltung in der Multimedia-Anzeige angezeigt.

Wählen Sie , um die Summer des Toyota Einparkhilfe-Sensors, des RCTASystems und des RCD-Systems stummzuschalten.

Die Stummschaltung wird in den folgenden Situationen automatisch aufgehoben:

• Wenn die Schaltstellung geändert wird.
• Wenn die Fahrzeuggeschwindigkeit eine bestimmte Geschwindigkeit überschreitet.
• Wenn eine Störung an einem Sensor vorliegt oder das System vorübergehend nicht verfügbar ist.
• Wenn die Bedienfunktion manuell deaktiviert wird.
• Wenn der Startschalter ausgeschaltet ist.

Bedingungen, unter denen das System keine Fahrzeuge erkennt

Die RCTA-Funktion ist nicht für die Erkennung folgender Fahrzeugtypen und/oder Objekte konzipiert:

• Fahrzeuge, die sich direkt von hinten annähern
• Fahrzeuge, die in einem Parkplatz neben Ihrem Fahrzeug rückwärts fahren
• Fahrzeuge, die der Sensor bedingt durch Hindernisse nicht erkennen kann

• Leitplanken, Wände, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche Objekte*
• Kleine Motorräder, Fahrräder, Fußgänger usw.*
• Fahrzeuge, die sich von Ihrem Fahrzeug weg bewegen
• Fahrzeuge, die sich von einem Parkplatz neben Ihrem Fahrzeug annähern*
• Der Abstand zwischen dem Sensor und dem sich nähernden Fahrzeug wird zu gering

*: In Abhängigkeit von den Bedingungen kann die Erkennung eines Fahrzeugs und/oder Objekts erfolgen.

Situationen, in denen das System unter Umständen nicht ordnungsgemäß arbeitet

In den folgenden Situationen kann die RCTAFunktion Fahrzeuge unter Umständen nicht ordnungsgemäß erkennen:

• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umgebenden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden Bereich oberhalb der hinteren Stoßstange verdecken
• Beim Fahren auf einer Fahrbahnoberfläche, die wetterbedingt durch starke Regenoder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes Wasser befindet
• Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand untereinander haben
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradträger oder ein Schneeschild

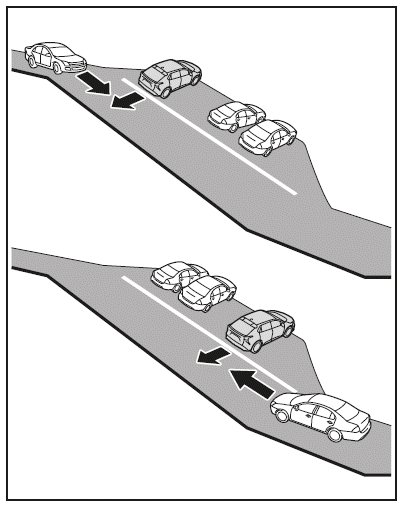

• Beim Rückwärtsfahren auf einer Bergabstrecke mit einer starken Änderung des Gefälles

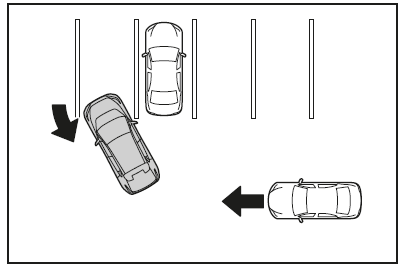

• Beim Ausparken aus einem Parkplatz mit spitzem Winkel

• Direkt nach dem Einschalten der RCTAFunktion
• Direkt nach dem Starten des EV-Systems bei eingeschalteter RCTA-Funktion
• Wenn die Sensoren bedingt durch Hindernisse ein Fahrzeuge nicht erkennen können
• Wenn Sie einen Anhänger ziehen
• Wenn der Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbereich gelangt, signifikant ist
• Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
• Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
• Wenn die Fahrzeugfront durch die Beladung angehoben oder abgesenkt wird

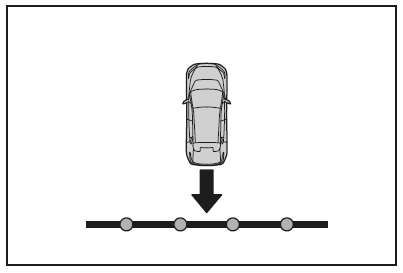

• Beim Wenden während des Rückwärtsfahrens

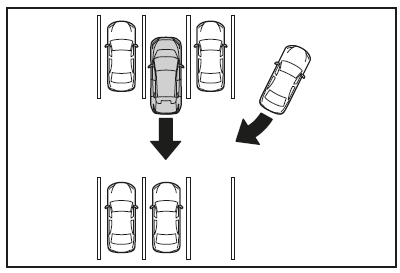

• Wenn ein Fahrzeug beim Abbiegen in den Erkennungsbereich gelangt

Situationen, in denen das System unter Umständen aktiv ist, auch wenn keine Kollisionsgefahr besteht

In den folgenden Situationen kann es vermehrt vorkommen, dass die RCTA-Funktion unnötigerweise ein Fahrzeug und/oder Objekt erkennt:

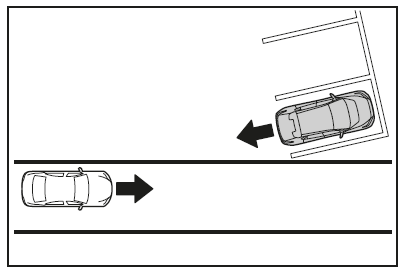

• Wenn der Parkplatz zu einer Straße gerichtet ist und auf dieser Straße Fahrzeuge fahren

• Wenn der Abstand zwischen Ihrem Fahrzeug und metallischen Objekten, wie z.B. Leitplanken, Wände, Verkehrsschilder oder geparkte Fahrzeuge, die elektrische Wellen in Richtung der Rückseite des Fahrzeugs reflektieren, gering ist

• Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradträger oder ein Schneeschild

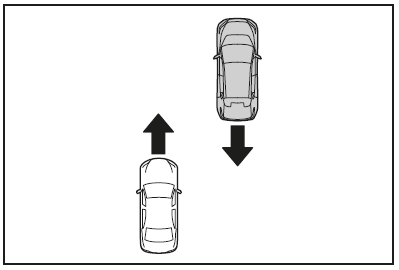

• Wenn ein anderes Fahrzeug Ihr Fahrzeug seitlich passiert

• Wenn ein erkanntes Fahrzeug abbiegt, während es sich dem Fahrzeug nähert

• Wenn sich drehende Objekte in der Nähe Ihres Fahrzeugs befinden, wie z.B. der Lüfter einer Klimaanlage
• Wenn Wasser auf den Heckstoßfänger gespritzt oder gesprüht wird, wie z.B. von einem Rasensprenger
• Bewegliche Objekte (Fahnen, Abgaswolken, große Regentropfen oder Schneeflocken, Regenwasser auf der Fahrbahn usw.)
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Leitplanke, Wand usw. innerhalb des Erkennungsbereichs gering ist
• Gitter und Regenrinnen
• Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
• Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
• Wenn die Fahrzeugfront durch die Beladung angehoben oder abgesenkt wird
