2021-2026 Toyota bZ4X Betriebsanleitung: Toyota Einparkhilfe-Sensor

Die Entfernung von Ihrem Fahrzeug zu Objekten, wie z.B. zu Wänden, beim parallelen Einparken oder beim Manövrieren in einer Garage wird von Sensoren gemessen und über die Multimedia- Anzeige und einen Summer kommuniziert. Prüfen Sie immer den Umgebungsbereich, wenn Sie dieses System verwenden.

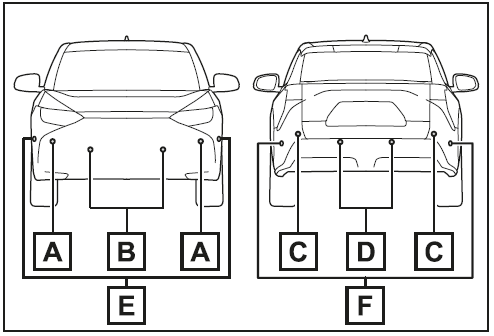

Systemkomponenten

Arten von Sensoren

1. Vordere Ecksensoren
2. Vordere Mittelsensoren
3. Hintere Ecksensoren
4. Hintere Mittelsensoren
5. Vordere Seitensensoren (Fahrzeuge mit Advanced Park)
6. Hintere Seitensensoren (Fahrzeuge mit Advanced Park)

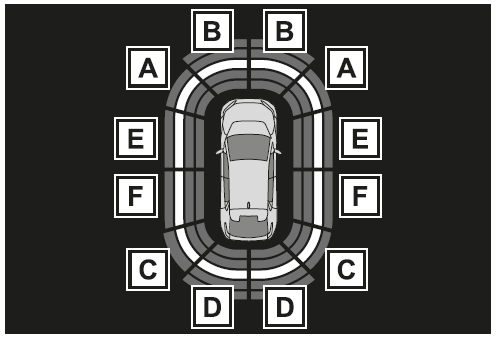

Anzeige

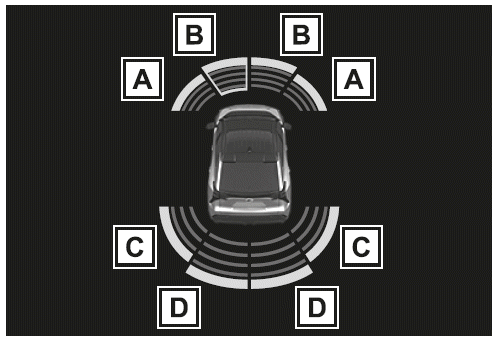

Wenn die Sensoren ein Objekt erkennen, wie z.B. eine Mauer, wird eine Grafik in der Multimedia-Anzeige in Abhängigkeit von der Position und vom Abstand zum Objekt angezeigt. (Wenn sich der Abstand zum Objekt verringert, können die Entfernungssegmente unter Umständen blinken.)

• Multimedia-Anzeige (Fahrzeuge ohne Advanced Park)

• Multimedia-Anzeige (Fahrzeuge mit Advanced Park)

1. Erkennung mit vorderem Ecksensor
2. Erkennung mit vorderem Mittelsensor
3. Erkennung mit hinterem Ecksensor
4. Erkennung mit hinterem Mittelsensor
5. Vordere Seitensensoren
6. Hintere Seitensensoren

Ein-/Ausschalten des Toyota Einparkhilfe-Sensors

Verwenden Sie zum Aktivieren/Deaktivieren des Toyota Einparkhilfe-Sensors die Anzeigenregelschalter.

1. Drücken Sie auf oder , um auszuwählen.
2. Drücken Sie auf oder , um auszuwählen, und drücken Sie dann auf .

Wenn die Toyota Einparkhilfe-Sensor-Funktion deaktiviert ist, leuchtet die Anzeige für ausgeschalteten Toyota Einparkhilfe-Sensor

Um das System nach der Deaktivierung wieder zu aktivieren, wählen Sie in der Multi-Informationsanzeige und wählen dann und "Ein". Wenn die Deaktivierung mit dieser Methode vorgenommen wurde, wird das System nicht wieder aktiviert, wenn der Startschalter ausgeschaltet und dann auf ON gedreht wird.

WARNUNG

Warnhinweise bezüglich der Verwendung des Systems

Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten kann, beschränkt sind, sollten Sie sich nicht zu stark auf dieses System verlassen.

Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und das Fahrzeug sicher zu bewegen.

Gewährleistung des ordnungsgemäßen Betriebs des Systems

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Die Nichtbeachtung kann dazu führen, dass das Fahrzeug nicht sicher gefahren werden kann und einen Unfall verursacht.

• Beschädigen Sie nicht die Sensoren und halten Sie sie jederzeit sauber.
• Bringen Sie keine Aufkleber und keine elektronischen Komponenten, wie z.B. hintergrundbeleuchtete Nummernschilder (vor allem mit fluoreszierender Beleuchtung), Nebelscheinwerfer, Kotflügel- Stabantennen oder Funkantennen, in der Nähe eines Radarsensors an.
• Setzen Sie den umgebenden Bereich des Sensors keinen starken Stößen aus. Lassen Sie das Fahrzeug nach einem Stoß von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen. Wenn der Front- oder Heckstoßfänger ausgebaut/ eingebaut oder ersetzt werden muss, wenden Sie sich an einen Toyota- Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
• Modifizieren, zerlegen oder lackieren Sie die Sensoren nicht.
• Bringen Sie keine Nummernschildabdeckung an.
• Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.

Situationen, in denen die Funktion deaktiviert werden sollte

Deaktivieren Sie die Funktion in den folgenden Situationen, da es unter Umständen aktiv ist, auch wenn keine Kollisionsgefahr besteht.

• Die oben angegebenen Warnungen werden nicht beachtet.
• Es wurde eine nicht-originale Aufhängung eingebaut, die nicht von Toyota stammt (tiefer gelegte Aufhängung usw.).

Hinweise zum Waschen des Fahrzeugs

Vermeiden Sie intensive Wasserstöße oder Dampf im Bereich der Sensoren.

Dies kann zu Funktionsstörungen der Sensoren führen.

• Wenn bei der Reinigung des Fahrzeugs ein Hochdruckreiniger verwendet wird, richten Sie den Wasserstrahl nicht direkt gegen die Sensoren. Andernfalls kann es zu einer Fehlfunktion eines Sensors kommen.
• Wenn das Fahrzeug mit Dampf gereinigt wird, richten Sie den Dampfstrahl nicht direkt auf die Sensoren. Andernfalls kann es zu einer Fehlfunktion eines Sensors kommen.

Das System kann bedient werden, wenn folgende Bedingungen erfüllt sind

• Der Startschalter ist in Stellung ON.
• Die Toyota Einparkhilfe-Sensor-Funktion ist eingeschaltet.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
• Eine andere Schaltstellung als P ist ausgewählt.

Sensorerkennungsdaten

• Die Erkennungsbereiche des Sensors beschränken sich auf die Bereiche um den Front- und Heckstoßfänger des Fahrzeugs.
• Bei der Verwendung können folgende Situationen eintreten.

• In Abhängigkeit von der Form des Objekts und von anderen Faktoren besteht die Möglichkeit, dass sich die Erkennungsdistanz verringert oder dass die Erkennung nicht möglich ist.
• Die Erkennung kann unmöglich sein, wenn sich Objekte zu nahe am Sensor befinden.
• Zwischen der Erkennung und der Anzeige (Warnsummer ertönt) eines statischen Objekts kann eine kurze Verzögerung auftreten.

  Auch bei niedrigen Geschwindigkeiten besteht die Möglichkeit, dass ein Objekt in einen Bereich von 30 cm eintritt, bevor die Anzeige erscheint und der Warnsummer ertönt.

• In Abhängigkeit von der Lautstärke des Audiosystems oder des Gebläsegeräuschs der Klimaanlage kann der Summer unter Umständen überhört werden.
• Bedingt durch die Summer anderer Systeme kann es schwierig sein, die Töne dieses Systems zu hören.

Objekte, die das System unter Umständen nicht ordnungsgemäß erkennt

Die Form eines Objekts kann verhindern, dass der Sensor das Objekt erkennt. Achten Sie besonders auf die folgenden Objekte:

• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee und andere Materialien, die Schallwellen absorbieren
• Scharfkantige Gegenstände
• Niedrige Objekte
• Hohe Objekte, deren oberer Bereich in Richtung Ihres Fahrzeugs hervorsteht

Personen werden unter Umständen nicht erkannt, wenn sie bestimmte Arten von Kleidung tragen.

Situationen, in denen das System unter Umständen nicht ordnungsgemäß arbeitet

Bestimmte Fahrzeugbedingungen und die Umgebung können sich auf die Möglichkeit des Sensors auswirken, Objekte korrekt zu erkennen. Bestimmte Fälle, in denen dies auftreten kann, sind nachfolgend aufgelistet.

• Ein Sensor ist mit Schmutz, Schnee, Wassertropfen oder Eis bedeckt. (Dieses   Problem kann durch die Reinigung der Sensoren gelöst werden.)
• Ein Sensor ist eingefroren. (Dieses Problem kann durch Auftauen des Sensors gelöst werden.) Wenn bei besonders kalter Witterung ein Sensor eingefroren ist, ist die Sensoranzeige unter Umständen ungewöhnlich oder Objekte, wie z.B. eine Wand, werden nicht erkannt.

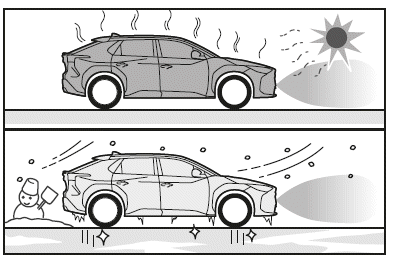

• Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist.

• Bei einer extrem holprigen Straße, an Steigungen, auf Kies oder auf Gras.
• Wenn Fahrzeughupen, Fahrzeugdetektoren, Motorradmotoren, Druckluftbremsen von großen Fahrzeugen, der Begrenzungssonar anderer Fahrzeuge oder andere Vorrichtungen, die Ultraschallwellen generieren, in der Nähe des Fahrzeugs betrieben werden
• Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
• Wenn sich Objekte zu nahe am Sensor befinden.
• Wenn ein Fußgänger Kleidung trägt, die keine Ultraschallwellen reflektiert (z.B. Falten- oder Rüschenröcke).
• Wenn sich Objekte im Erkennungsbereich befinden, die nicht senkrecht zum Boden stehen, die sich nicht senkrecht zur Fahrtrichtung des Fahrzeugs befinden, die ungleichmäßig sind oder die schwanken.

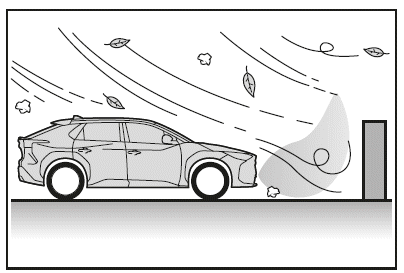

• Wenn starker Wind weht
• Beim Fahren bei schlechten Wetterbedingungen, z. B. bei Nebel, Schneefall oder Sandstürmen
• Wenn sich ein Objekt, das nicht erkannt werden kann, zwischen dem Fahrzeug und einem erkannten Objekt befindet
• Wenn ein Objekt, wie z.B. ein Fahrzeug, ein Motorrad, ein Fahrrad oder ein Fußgänger, sich vor dem Fahrzeug befindet oder von der Seite einschert
• Wenn die Ausrichtung eines Sensors durch eine Kollision oder eine andere Stoßeinwirkung verstellt wurde
• Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradträger oder ein Schneeschild
• Wenn die Fahrzeugfront durch die Beladung angehoben oder abgesenkt wird
• Wenn das Fahrzeug nicht stabil gefahren werden kann, wie z. B. nach einem Unfall oder einer Funktionsstörung
• Wenn Schneeketten, ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird

Situationen, in denen das System unter Umständen aktiv ist, auch wenn keine Kollisionsgefahr besteht

In manchen Situationen, wie z.B. in den folgenden Fällen, ist das System unter Umständen aktiv, auch wenn keine Kollisionsgefahr besteht.

• Beim Fahren auf einer schmalen Straße

• Beim Fahren unter einem Banner oder einer Fahne, einem niedrig hängenden Ast oder einem Schlagbaum (wie z.B. an Bahnübergängen, an Mautstellen oder in Parkhäusern)
• Wenn auf der Fahrbahnoberfläche Spurrillen oder Löcher vorhanden sind
• Beim Fahren über eine Metallabdeckung (Gitterrost), wie z.B. über einen Kanaldeckel
• Bei Bergab- oder Bergauffahrten
• Wenn große Wassermengen auf einen Sensor treffen, wie z.B. beim Fahren auf einer überfluteten Straße
• Ein Sensor ist mit Schmutz, Schnee, Wassertropfen oder Eis bedeckt. (Dieses Problem kann durch die Reinigung der Sensoren gelöst werden.)
• Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt
• Beim Fahren bei schlechten Wetterbedingungen, z. B. bei Nebel, Schneefall oder Sandstürmen
• Wenn starke Winde wehen

• Wenn Fahrzeughupen, Fahrzeugdetektoren, Motorradmotoren, Druckluftbremsen von großen Fahrzeugen, der Begrenzungssonar anderer Fahrzeuge oder andere Vorrichtungen, die Ultraschallwellen generieren, in der Nähe des Fahrzeugs betrieben werden
• Wenn die Fahrzeugfront durch die Beladung angehoben oder abgesenkt wird
• Wenn die Ausrichtung eines Sensors durch eine Kollision oder eine andere Stoßeinwirkung verstellt wurde
• Wenn sich das Fahrzeug einem hohen oder gewölbten Bordstein nähert
• Beim engen Vorbeifahren an Pfeilern (Hförmige Stahlträger usw.) in Parkhäusern, auf Baustellen usw.
• Wenn das Fahrzeug nicht stabil gefahren werden kann, wie z. B. nach einem Unfall oder einer Funktionsstörung
• Bei einer extrem holprigen Straße, an Steigungen, auf Kies oder auf Gras

• Wenn Schneeketten, ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird

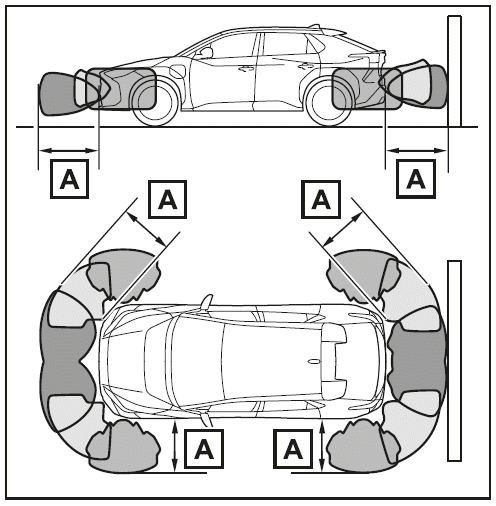

Sensorerkennungsanzeige, Entfernung zum Objekt

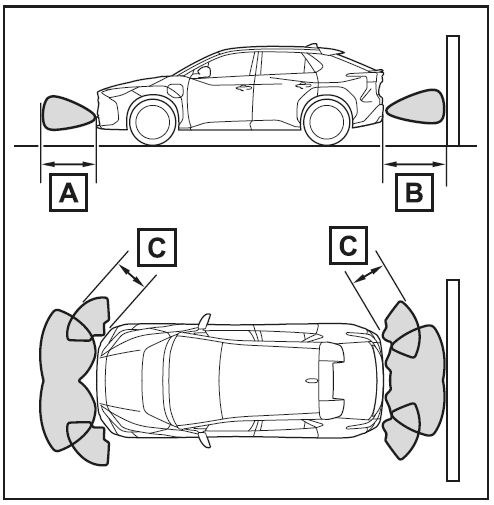

Erkennungsbereich der Sensoren (Fahrzeuge ohne Advanced Park)

1. Ca. 100 cm
2. Ca. 150 cm
3. Ca. 60 cm

Das Diagramm zeigt den Erkennungsbereich der Sensoren. Beachten Sie, dass die Sensoren keine Objekte erkennen können, die sehr nahe am Fahrzeug liegen.

Der Bereich der Sensoren kann sich je nach der Form des Objekts usw. ändern.

Erkennungsbereich der Sensoren (Fahrzeuge mit Advanced Park)

1. Ca. 200 cm

Das Diagramm zeigt den Erkennungsbereich der Sensoren. Beachten Sie, dass die Sensoren keine Objekte erkennen können, die sehr nahe am Fahrzeug liegen.

Der Bereich der Sensoren kann sich je nach der Form des Objekts usw. ändern.

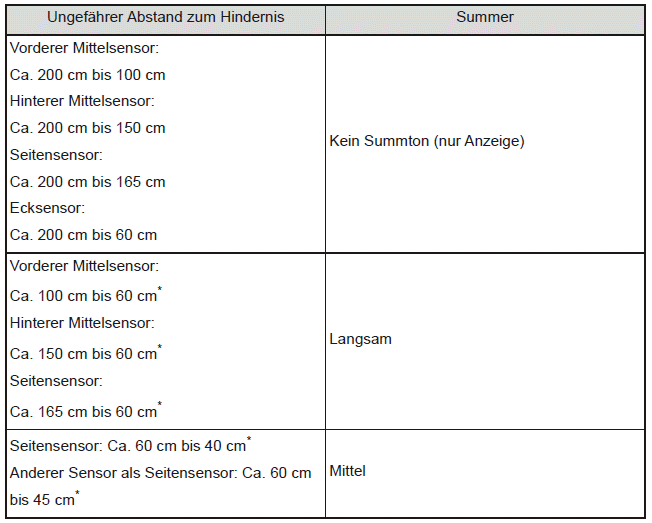

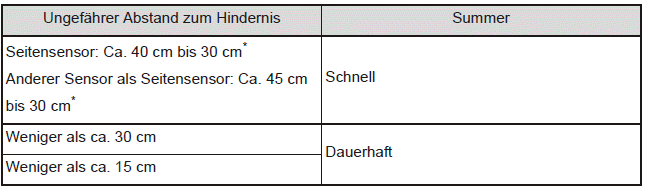

Abstand und Summer

• Fahrzeuge ohne Advanced Park

*: Die automatische Summerstummschaltung ist aktiviert.

• Fahrzeuge mit Advanced Park

*: Die automatische Summerstummschaltung ist aktiviert.

Summerbetrieb und Entfernung zu einem Objekt

Ein Summer ertönt, wenn der Sensor in Betrieb ist.

• Der Summer piept schneller, wenn sich das Fahrzeug einem Objekt nähert.

  Wenn sich das Fahrzeug dem Objekt bis auf ca. 30 cm genähert hat, ertönt der Summer dauerhaft.

• Wenn 2 oder mehr Sensoren gleichzeitig ein statisches Objekte erkennen, ertönt der Summer für das Objekt, zu dem der Abstand am geringsten ist.
• Auch wenn die Sensoren arbeiten, wird der Summer in manchen Situationen stummgeschaltet. (Automatische Summerstummschaltung)

Ändern der Summerlautstärke

Die Summerlautstärke kann in der Multi-Informationsanzeige angepasst werden.

Verwenden Sie zum Ändern der Einstellungen die Anzeigenregelschalter.

1. Drücken Sie im Bereich der Anzeigenregelschalter auf oder und wählen Sie .
2. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , wählen Sie und halten Sie dann gedrückt.

Wählen Sie die Lautstärke und drücken Sie anschließend .

Mit jedem Druck auf den Schalter wird zwischen den Lautstärkestufen 1, 2 und 3 gewechselt.

Vorübergehendes Stummschalten eines Summers

Wenn ein Objekt erkannt wird, wird der Schalter für die vorübergehende Stummschaltung in der Multimedia- Anzeige angezeigt.

Wählen Sie , um die Summer des Toyota Einparkhilfe-Sensors, des RCTA-Systems und des RCD-Systems stummzuschalten.

Die Stummschaltung wird in den folgenden Situationen automatisch aufgehoben:

• Wenn die Schaltstellung geändert wird.
• Wenn die Fahrzeuggeschwindigkeit eine bestimmte Geschwindigkeit überschreitet.
• Wenn eine Störung an einem Sensor vorliegt oder das System vorübergehend nicht verfügbar ist.
• Wenn die Bedienfunktion manuell deaktiviert wird.
• Wenn der Startschalter ausgeschaltet ist.

Objekt-Warnfunktion (Fahrzeuge mit Advanced Park)

Die Objekt-Warnfunktion informiert den Fahrer anhand einer Anzeige und eines Summers über vorhandene Objekte an den Seiten des Fahrzeugs, wenn sich diese Objekte innerhalb des geschätzten Pfads des Fahrzeugs befinden.

1. Objekt
2. Berechnete Fahrzeugroute

Wenn sich das Fahrzeug bewegt, können die Seitensensoren oder Seitenkameras Objekte erkennen. Wenn sich das Fahrzeug bewegt und ein erkanntes Objekt von den Seitensensoren oder Seitenkameras nicht mehr erfasst werden kann, wird die Position des Objekts im Verhältnis zum Fahrzeug geschätzt. Wenn dabei festgestellt wird, dass sich das Objekt im geschätzten Pfad des Fahrzeugs befindet, wird die Objekt-Warnfunktion aktiviert.

1. Von Seitensensoren oder Seitenkameras erkanntes Objekt

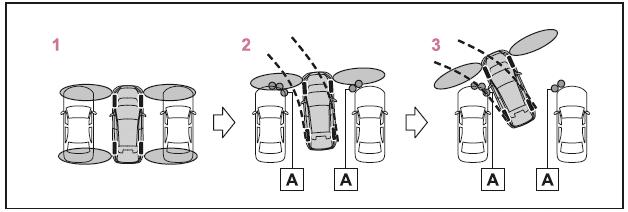

1. Das Fahrzeug steht still und Objekte an den Seiten des Fahrzeugs werden nicht erkannt.
2. Objekte werden erkannt, während sich das Fahrzeug bewegt.
3. Obwohl sich die Objekte außerhalb des Erkennungsbereichs der Seitensensoren oder Seitenkameras befinden, wird eine Warnung angezeigt und es ertönt ein Summer.

Betriebsbedingungen für die Objekt- Warnfunktion

• Advanced Park ist aktiv.
•  Das Fahrzeug bewegt sich ca. 7 m, nachdem das EV-System gestartet wurde.
• Die Schaltstellung R ist ausgewählt.
• Nach der Auswahl der Schaltstellung D hat sich das Fahrzeug 7 m oder weniger bewegt.
• Der Kameraschalter wurde gedrückt und die Multimedia-Anzeige wird angezeigt.
• Der vordere oder hintere Sensor erkennt ein stationäres Objekt.

Erkennung von Objekten an den Seiten des Fahrzeugs

• Objekte an den Seiten des Fahrzeugs werden nicht sofort erkannt. Die Position von Objekten im Verhältnis zum Fahrzeug wird geschätzt, nachdem sie zunächst von den vorderen oder hinteren Seitensensoren oder den Seitenkameras erkannt wurden.

  Nachdem der Startschalter auf ON gestellt wurde kann es deshalb vorkommen, dass, obwohl ein Objekt an der Seite des Fahrzeugs vorhanden ist, das Objekt erst dann erkannt wird, nachdem das Fahrzeug ein kleines Stück gefahren ist und die Seitensensoren oder die Seitenkameras den Bereich an den Seiten des Fahrzeugs vollständig abgetastet haben.

• Wenn ein Fahrzeug, eine Person, ein Tier usw. von den Seitensensoren oder Seitenkameras erkannt wird, dann aber den Erkennungsbereich der Seitensensoren oder Seitenkameras verlässt, geht das System davon aus, dass sich das Objekt nicht bewegt hat.

WARNUNG

Seitensensoren und Seitenkameras

In folgenden oder ähnlichen Situationen arbeitet die Funktion unter Umständen nicht ordnungsgemäß, was zu einem Unfall führen kann. Seien Sie vorsichtig.

•  Wenn Sie, kurz nachdem der Startschalter auf ON gestellt wurde, anfahren und sich ein kleines Fahrzeug oder ein anderes Objekt, das nicht von einem vorderen Seitensensor erkannt werden kann, neben dem Fahrzeug befindet.

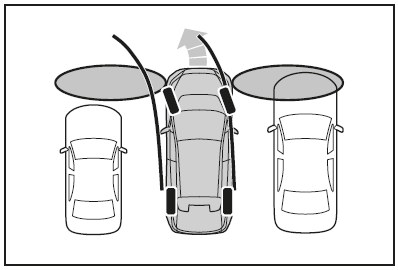

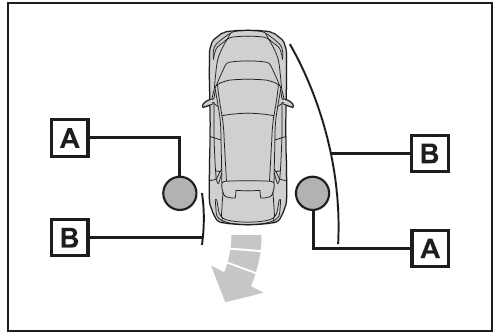

In der Situation, die in der folgenden Abbildung dargestellt wird, wird selbst nach dem Anfahren das Fahrzeug auf der linken Seite nicht erkannt und die Objekt- Warnfunktion greift nicht ein.

• Wenn sich ein Objekt oder eine Person in einer Position befindet, die von den Seitensensoren oder Seitenkameras nicht erkannt werden kann.
• Wenn sich nach dem Abtasten der Bereiche an den Seiten des Fahrzeugs durch die Seitensensoren ein Fahrzeug, eine Person oder ein anderes Objekt der Seite des Fahrzeugs nähert und nicht erkannt werden kann.
• Wenn die Außenspiegel eingeklappt sind, können die Seitensensoren oder Seitenkameras keine Objekte erkennen.
• Wenn die 12-Volt-Batterie entladen war oder aus- und wieder eingebaut wurde, klappen Sie die Außenspiegel aus.
