2021-2026 Toyota bZ4X Betriebsanleitung: Solar-Ladesystem

Ein System, das die Traktionsbatterie und Zusatzsysteme mit Strom versorgt, der per Solaraufladung anhand des großen Solarpaneels (Solardach) auf dem Dach des Fahrzeugs erzeugt wird.

*: Die Lademenge des Solar-Ladesystems ist in Abhängigkeit von den Bedingungen, wie z.B. Jahreszeit und Wetter, unterschiedlich.

Funktionsweise des Solar- Ladesystems

Dieses System erzeugt anhand des Solarpaneels (Solardach) auf dem Dach des Fahrzeugs Solarenergie.

• Die Traktionsbatterie wird geladen, während das Fahrzeug geparkt ist.
• Der Energieverbrauch der Traktionsbatterie wird während der Fahrt reduziert.

  Der Energieverbrauch der Traktionsbatterie wird eingedämmt, indem die Stromversorgung der Hilfssysteme durch Solarenergie ergänzt wird.

  Dadurch wird die Reichweite des batterieelektrischen Fahrzeugs vergrößert.

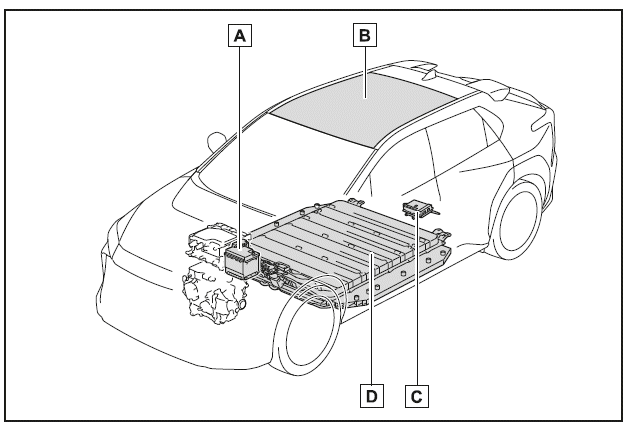

1. 12-Volt-Batterie
2. Solardach
3. Solarsteuergerät
4. Traktionsbatterie

Anzeigen von Informationen über das Solar-Ladesystem

Informationen über das Solar-Ladesystem können in der Multi-Informationsanzeige und im Multimediasystem abgerufen werden.

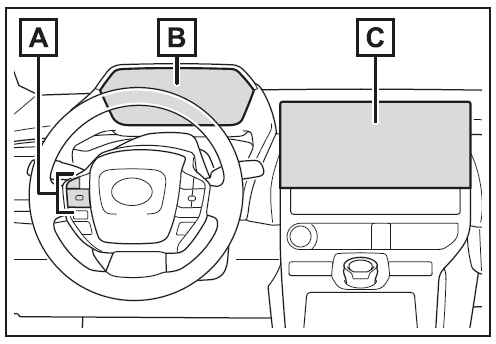

1. Anzeigenregelschalter
2. Multi-Informationsanzeige
3. Multimedia

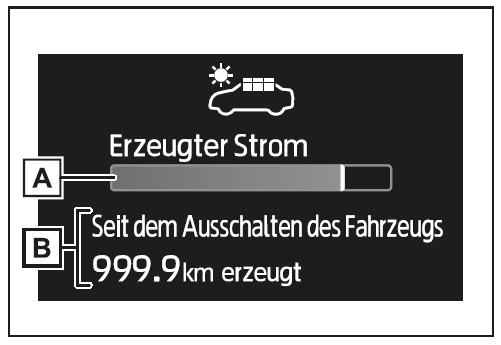

• Multi-Informationsanzeige

1. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um auszuwählen.
2. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um den Bildschirm für die Solar-Aufladung auszuwählen.

1. Aktuelle Energieerzeugung
2. Kilometerleistung mit erzeugter Energie*

*: Kilometerleistung mit der erzeugten Energie ab dem Ende der letzten Fahrt bis zum aktuellen Zeitpunkt. Diese Werte werden berechnet, indem die erzeugte Energie in eine Fahrtstrecke umgewandelt wird. Sie können von der tatsächlichen Fahrtstrecke abweichen. Wenn optionale Reifen montiert sind, kann der angezeigte Wert von der tatsächlichen Fahrtstrecke abweichen.

Multimedia

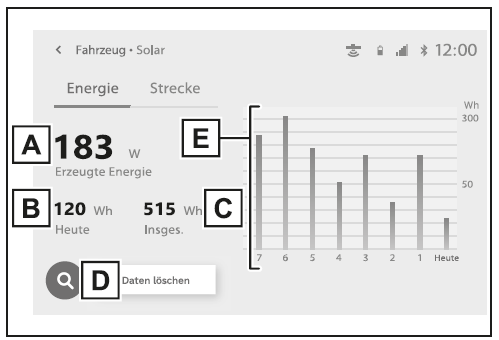

• Energie-Bildschirm

1. Drücken Sie auf .
2. Drücken Sie auf "Solar".

Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wählen Sie "Energie" im Bildschirm.

Diese Bilder sind lediglich Beispiele und können leicht von den tatsächlichen Bedingungen abweichen.

1. Aktuelle Energieerzeugung
2. Heutige Energieerzeugung
3. Gesamte Energieerzeugung
4. Daten löschen

Setzt die täglichen Daten zurück.

5. Tägliche Energieerzeugung*

*: Die Daten können anhand verschiedener Vorgänge zurückgesetzt werden.

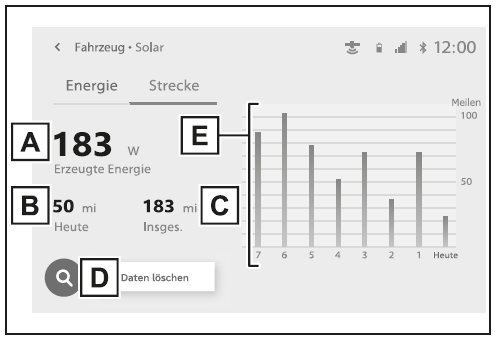

• Wegstreckenbildschirm

1. Drücken Sie auf  .
2. Drücken Sie auf "Solar".

Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wählen Sie "Strecke" im Bildschirm.

Diese Bilder sind lediglich Beispiele und können leicht von den tatsächlichen Bedingungen abweichen.

1. Aktuelle Energieerzeugung
2. Kilometerleistung mit der heute erzeugten Energie*1
3. Kilometerleistung mit der gesamten erzeugten Energie*1
4. Daten löschen

Setzt die täglichen Daten zurück.

5. Kilometerleistung mit der täglich erzeugten Energie*1, 2

*1: Diese Werte werden berechnet, indem die erzeugte Energie in eine Fahrtstrecke umgewandelt wird. Sie können von der tatsächlichen Fahrtstrecke abweichen.

Wenn optionale Reifen montiert sind, kann der angezeigte Wert von der tatsächlichen Fahrtstrecke abweichen.

*2: Die Daten können anhand verschiedener Vorgänge zurückgesetzt werden.

Solar-Ladesystem

In den folgenden Fällen wird die Traktionsbatterie nicht über das Solar-Ladesystem aufgeladen.

• Der Startschalter ist nicht ausgeschaltet
•  Die Traktionsbatterieheizung ist in Betrieb
•  Die ferngesteuerte Klimaanlage ist in Betrieb
• Die Traktionsbatterie ist vollständig geladen
• Die Traktionsbatterie ist vollständig entladen

• In den folgenden Fällen stoppt das Solar- Ladesystem die Erzeugung von Solarstrom und die Stromversorgung der Traktionsbatterie und der Hilfssysteme.

• Die Motorhaube ist geöffnet.
• Der AC- oder DC-Ladevorgang wurde gestartet
• Wenn "My Room Mode" verwendet wird
• Die Funktion für die Aufrechterhaltung der Temperatur des Solar-Ladesystems ist aktiv
• Es liegt eine Funktionsstörung im Solar- Ladesystem vor

• Die Menge der vom Solardach erzeugten Energie ist in Abhängigkeit von der Jahreszeit, dem Klima, den Wetterbedingungen, dem Fahrzeugwinkel und den Umgebungsbedingungen unterschiedlich.
• Wenn sich auch nur ein Teil des Solardachs im Schatten befindet, kann die Menge der erzeugten Energie drastisch abfallen.
• Beachten Sie die folgenden Hinweise, um die volle Leistung des Solardachs zu erzielen.

• Reinigen Sie das Dach regelmäßig (insbesondere Laub und Vogelkot können die Energieerzeugung stark beeinträchtigen)
• Entfernen Sie den Schnee möglichst schnell vom Dach
• Bringen Sie keine Versiegelungen oder Aufkleber am Dach an Es wird empfohlen, Dachträger o.ä. nur dann zu montieren, wenn es nötig ist

• Wenn die Traktionsbatterie vollständig geladen ist, erfolgt keine Aufladung der Batterie mit dem Solar-Ladesystem. Wenn keine Aufladung über eine externe Stromquelle erforderlich ist, laden Sie das Fahrzeug tagsüber so viel möglich mit dem Solar-Ladesystem und verwenden Sie nur nachts die externe Stromquelle. So wird sichergestellt, dass das Solar-Ladesystem effizient genutzt wird.
• Wenn das Fahrzeug bei heißem Wetter abgestellt wird, kann bedingt durch die hohen Temperaturen im Fahrzeuginneren die Temperaturerhaltungsfunktion des Solar-Ladesystems eingreifen.
• Wenn das Solardach mit einem Glasbeschichtungsmittel behandelt wird, kann der Brechungsindex des Lichts geändert werden.

  Dadurch kann sich die Menge der erzeugten Energie verringern.

• Im Solardach können kleine Punkte, Linien und Flecken zu sehen sein. Diese wirken sich aber nicht auf die Funktion oder Sicherheit der Energieerzeugung aus.

HINWEIS

Schutz des Solar-Ladesystems vor Beschädigung

• Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen.

• Modifizieren Sie nicht das Solardach.
• Lassen Sie das Sonnenlicht nicht konzentriert auf das Solardach auftreffen.
• Legen Sie keine Gegenstände auf das Solardach.
• Setzen Sie das Solardach keinen starken Stößen aus und drücken Sie nicht mit scharfen Objekten gegen das Innendach des Fahrzeugs.

• Wenn das Solardach beschädigt ist, berühren Sie nicht den beschädigten Bereich und lassen Sie das Dach unverzüglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb reparieren.

Wenn das Dach mit Gepäck beladen ist
