2021-2026 Toyota bZ4X Betriebsanleitung: Toyota Teammate Advanced Park

Zweck des Advanced Park- Systems

Das Advanced Park-System ermöglicht das sichere und reibungslose Einparken in einen Zielparkplatz, indem die toten Winkel im Bereich um das Fahrzeug und den Parkplatz aus der Vogelperspektive angezeigt werden.

Das System unterstützt den Fahrer durch gezielte Anweisungen anhand von Anzeigen und Summertönen sowie durch die Änderung der Schaltstellung und die Betätigung des Lenkrads, des Gaspedals und des Bremspedals.

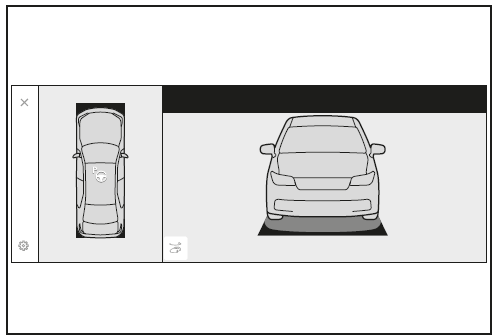

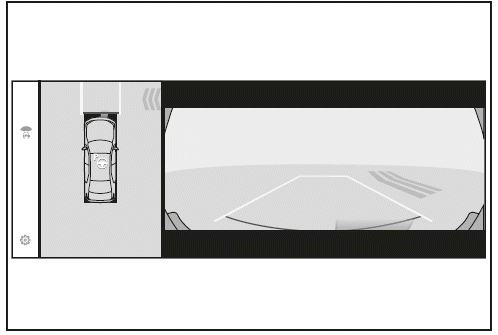

Darüber hinaus können im Panoramasicht- Monitor der Bereich vor und hinter dem Fahrzeug sowie eine Draufsicht auf das Fahrzeug angezeigt werden, wodurch der Fahrer ein klares Bild über die Bedingungen im Bereich um das Fahrzeug erhält.

Ausführliche Informationen über den Panoramasicht-Monitor finden Sie unter "Multimedia Betriebsanleitung".

In Abhängigkeit vom Zustand der Straßenoberfläche oder des Fahrzeugs, dem Abstand zwischen dem Fahrzeug und einem Parkplatz usw. kann das System unter Umständen keine Unterstützung beim Einparken in den gewünschten Parkplatz bereitstellen.

Vor der Verwendung

Zweck der Fernbedienfunktion

Die Fernbedienfunktion unterstützt das Ein- oder Ausparken in einen oder aus einem Parkplatz, der in der Multimedia- Anzeige ausgewählt ist, durch die Möglichkeit, von außerhalb des Fahrzeugs über ein Smartphone die Schaltstellung zu ändern sowie das Lenkrad, das Gaspedal und das Bremspedal zu betätigen.

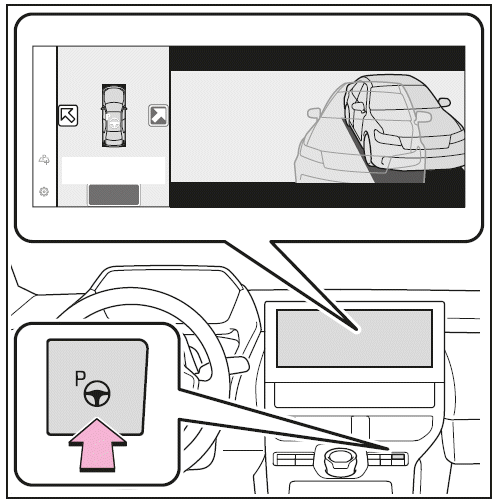

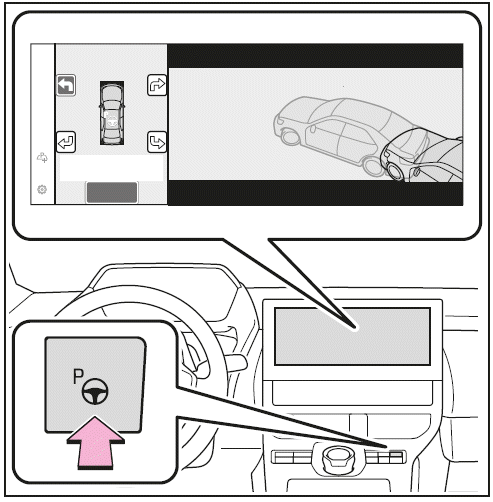

Funktionen des Advanced Park-Systems

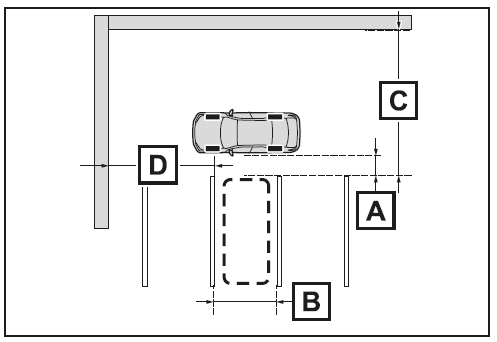

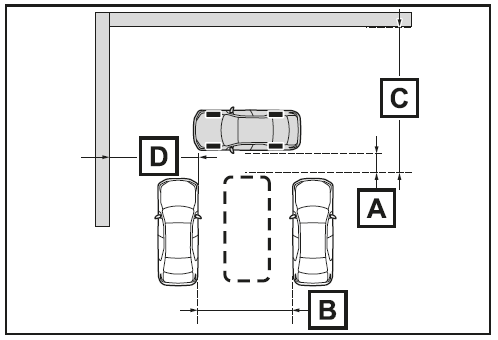

Rechtwinklige Einparkfunktion (vorwärts/rückwärts)

Die Unterstützung beginnt an der Position, an der das Fahrzeug vor dem Zielparkplatz angehalten wird, und endet an der finalen Einparkposition auf dem Parkplatz.

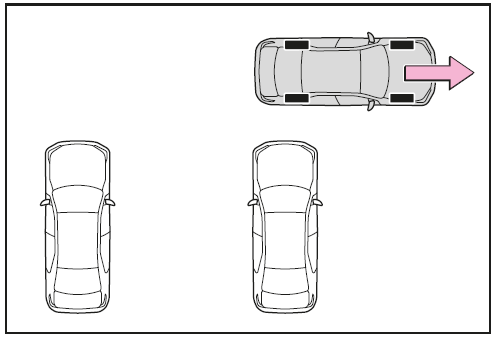

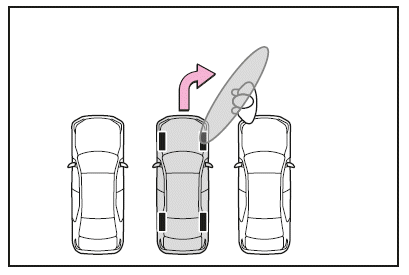

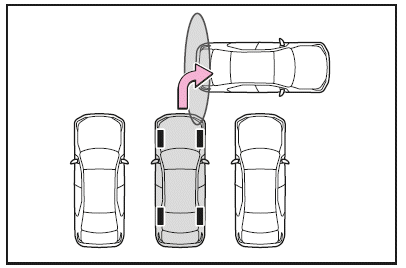

Rechtwinklige Ausparkfunktion (vorwärts/rückwärts)

Die Unterstützung beginnt an der Einparkposition und endet, wenn eine Position erreicht ist, an der Sie den Parkplatz einfach und problemlos verlassen können.

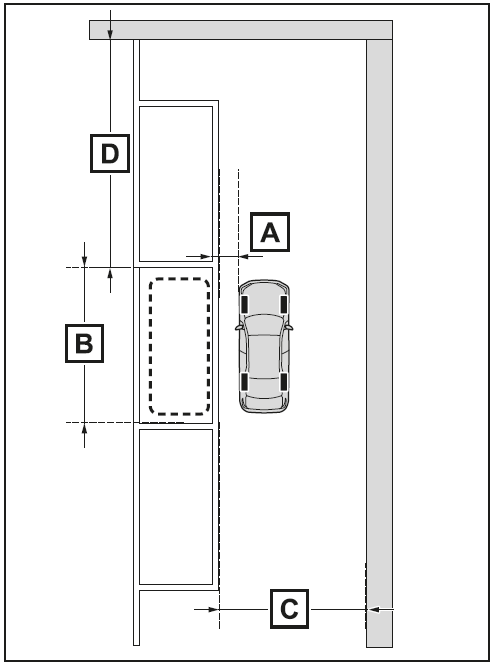

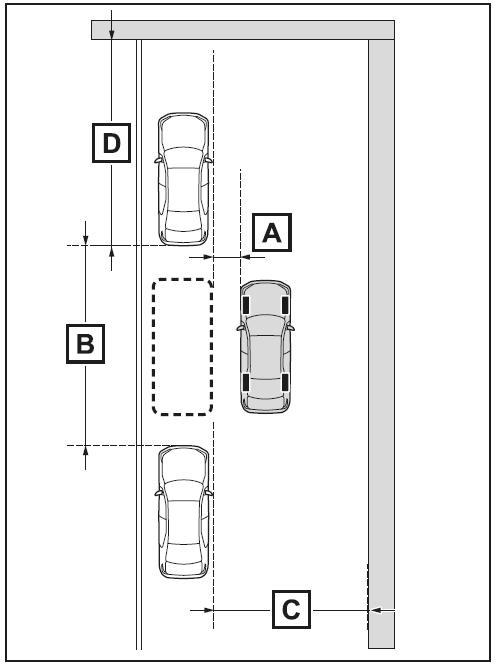

Parallele Einparkfunktion

Die Unterstützung beginnt an der Position, an der das Fahrzeug vor dem Zielparkplatz angehalten wird, und endet an der finalen Einparkposition auf dem Parkplatz.

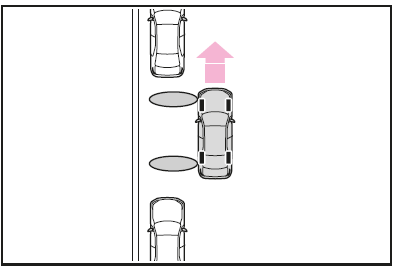

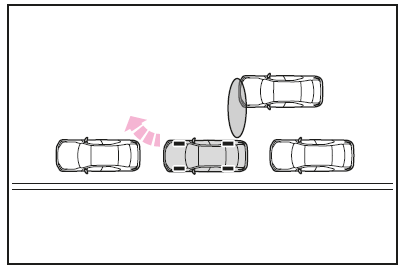

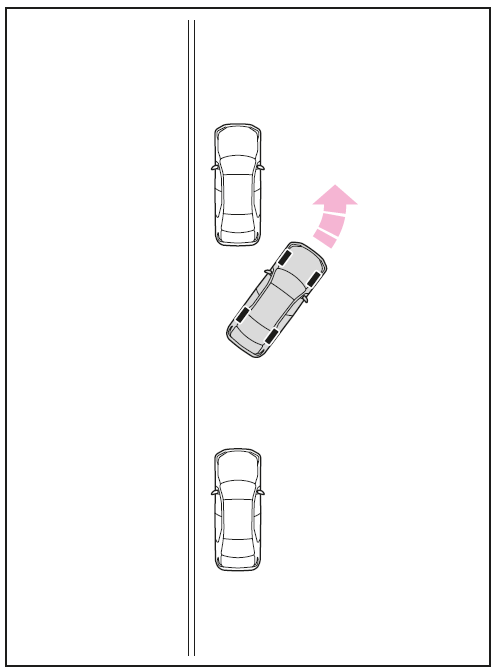

Parallele Ausparkfunktion

Die Unterstützung beginnt an der Einparkposition und endet, wenn eine Position erreicht ist, an der Sie den Parkplatz einfach und problemlos verlassen können.

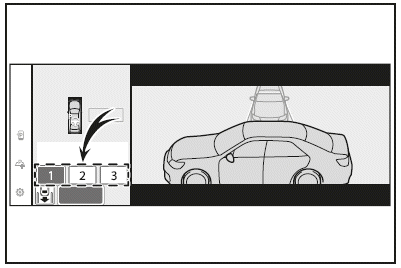

Speicherfunktion

Die Unterstützungsfunktion wird ausgeführt, bis das Fahrzeug auf einem zuvor registrierten Parkplatz eingeparkt wurde.

Fernbedienfunktion

Mit einem Smartphone kann von einer Position außerhalb des Fahrzeugs aus der Ein- oder Ausparkvorgang des Fahrzeugs über den Bildschirm des Smartphones durchgeführt werden.

WARNUNG

Warnhinweise bezüglich der Verwendung des Systems

Die Erkennungs- und Regelungsmöglichkeiten dieses Systems sind begrenzt. Verlassen Sie sich nicht zu stark auf das System. Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und das Fahrzeug sicher zu bewegen.

• Achten Sie wie bei einem normalen Fahrzeug sorgfältig auf Ihre Umgebung, während das Fahrzeug in Bewegung ist.
• Achten Sie immer auf die Umgebung des Fahrzeugs, während das System aktiv ist, und betätigen Sie bei Bedarf das Bremspedal, um das Fahrzeug zu verlangsamen oder zum Stillstand zu bringen.
• Stellen Sie beim Einparken sicher, dass das Fahrzeug auf dem Zielparkplatz abgestellt werden kann, bevor Sie den Vorgang starten.
• In Abhängigkeit vom Zustand der Straßenoberfläche oder des Fahrzeugs, dem Abstand zwischen dem Fahrzeug und einem Parkplatz usw. kann das System unter Umständen keinen Parkplatz erkennen oder keine Unterstützung bis zu dem Punkt bereitstellen, an dem das Fahrzeug vollständig eingeparkt ist.
• Das System leitet das Fahrzeug zu geeigneten Positionen, um die Fahrtrichtung zu ändern. Wenn Sie dabei aber das Gefühl haben, dass das Fahrzeug einem benachbarten geparkten Fahrzeug zu nahe kommt, betätigen Sie das Bremspedal und ändern Sie die Schaltstellung. Wenn dieser Vorgang durchgeführt wird, kann sich aber die Anzahl der Richtungsänderungen des Fahrzeugs erhöhen und das Fahrzeug wird möglicherweise schräg eingeparkt.
• Da die folgenden Objekte unter Umständen nicht erkannt werden können, überprüfen Sie unbedingt die Sicherheit des Bereichs um Ihr Fahrzeug und betätigen Sie das Bremspedal, um das Fahrzeug bei der Gefahr eines Zusammenstoßes mit einem Objekt anzuhalten.

• Dünne Objekte wie Drähte, Zäune, Seile usw.
• Baumwolle, Schnee und andere Materialien, die Schallwellen absorbieren
•  Scharfkantige Gegenstände

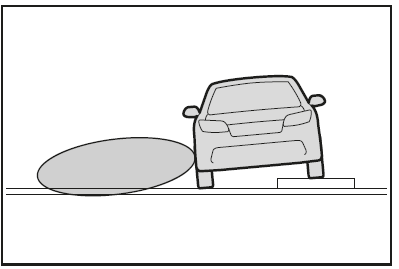

• Niedrige Objekte (Randsteine, Parkblöcke usw.)
• Hohe Objekte, deren oberer Bereich nach außen hervorsteht

• Selbst wenn sich ein Objekt im Zielparkplatz befindet, kann es vorkommen, dass das Objekt nicht erkannt und die Unterstützungsfunktion ausgeführt wird.
• Wenn das System in Betrieb ist und die Wahrscheinlichkeit besteht, dass Ihr Fahrzeug mit einem Fahrzeug, einem Parkblock, einem Objekt oder einer Person im näheren Umfeld zusammenstößt, betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten, und drücken Sie den Hauptschalter des Advanced Park-Systems, um es zu deaktivieren.
• Verwenden Sie niemals nur die Multimedia- Anzeige, um den Bereich hinter dem Fahrzeug zu überwachen. Das angezeigte Bild kann von der tatsächlichen Situation abweichen. Wenn beim Rückwärtsfahren nur der Bildschirm verwendet wird, kann es zu einem Unfall kommen, z.B. zu einer Kollision mit einem anderen Fahrzeug. Überprüfen Sie beim Rückwärtsfahren die Sicherheit des Bereichs um das Fahrzeug, insbesondere hinter dem Fahrzeug, indem Sie den Bereich direkt per Sichtprüfung beobachten oder die Spiegel verwenden.
• Bei extrem niedrigen Umgebungstemperaturen kann der Bildschirm dunkel erscheinen oder das angezeigte Bild undeutlich sein. Da außerdem bewegliche Objekte verzerrt dargestellt oder gar nicht im Bildschirm angezeigt werden können, sollten Sie unbedingt direkt die Sicherheit in der Umgebung Ihres Fahrzeug überprüfen.
• Wenn das Fahrzeug in den folgenden Situationen angehalten ist und vom Advanced Park-System gehalten wird, kann es vorkommen, dass der Systembetrieb abgebrochen wird. In dem Fall kann sich das Fahrzeug in Bewegung setzen. Betätigen Sie das unverzüglich das Bremspedal. Andernfalls kann ein Unfall verursacht werden.

• Wenn die Fahrertür geöffnet wird
• Wenn Handlungsanweisungen des Systems nicht innerhalb einer bestimmten Zeit ausgeführt werden
• Wenn das Bremspedal betätigt und das Fahrzeug eine bestimmte Zeit angehalten wird
• Wenn eine Funktionsstörung im System vorliegt

• Da bei aktivem System auch das Lenkrad betätigt wird, achten Sie auf Folgendes.

• Stellen Sie sicher, dass Krawatten, Schals oder Ihre Arme nicht in das Lenkrad geraten. Halten Sie Ihren Oberkörper vom Lenkrad fern. Halten Sie auch Kinder vom Lenkrad fern.
• Lange Fingernägel können bei der Drehung des Lenkrads erfasst werden, was zu Verletzungen führen kann.
• Betätigen Sie in einem Notfall das Bremspedal, um das Fahrzeug anzuhalten, und drücken Sie dann den Hauptschalter des Advanced Park-Systems, um es zu deaktivieren.

• Stellen Sie sicher, dass niemand seine Hände aus einem Fenster hält, während das System in Betrieb ist.

Hinweise für die Kameras und Sensoren

• Bedingt durch die Charakteristik der Kameralinsen kann die Position und Entfernung von Personen und Objekten, die im Bildschirm angezeigt werden, von der realen Situation abweichen.

  Ausführliche Informationen finden Sie in der "Multimedia Betriebsanleitung".

• Beachten Sie unbedingt die Hinweise für den Toyota Einparkhilfe-Sensor , da ansonsten die Gefahr besteht, dass ein Sensor nicht ordnungsgemäß funktioniert, was zu einem Unfall führen kann.
• In folgenden oder ähnlichen Situationen funktionieren die Sensoren unter Umständen nicht ordnungsgemäß, was zu einem Unfall führen kann. Seien Sie vorsichtig.

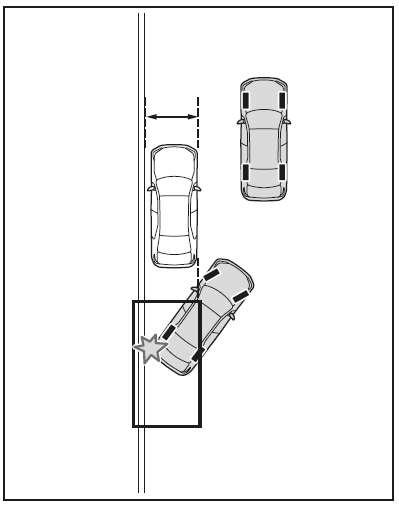

• Wenn neben dem Zielparkplatz ein geparktes Fahrzeug steht und der angezeigte Zielparkplatz weit vom tatsächlichen Zielparkplatz entfernt ist, kann ein Sensor falsch ausgerichtet sein. Lassen Sie das Fahrzeug von einem Toyota- Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Montieren Sie kein Zubehör im Umfeld des Erkennungsbereichs der Sensoren.

Gewährleistung des korrekten Betriebs von Advanced Park

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Die Nichtbeachtung kann dazu führen, dass das Fahrzeug nicht sicher gefahren werden kann, was zu einem Unfall führen kann.

• Verwenden Sie dieses System nicht in folgenden oder ähnlichen Situationen:

• Wenn Sie sich in einem anderen Bereich als auf einem regulären Parkplatz befinden
•  Wenn die Oberfläche des Parkplatzes aus Sand oder Schotter besteht und keine klar definierten Markierungslinien für die einzelnen Parkplätze vorhanden sind
• Wenn der Parkplatz nicht waagerecht ist, wie z.B. an einem Hang, oder Höhenunterschiede aufweist

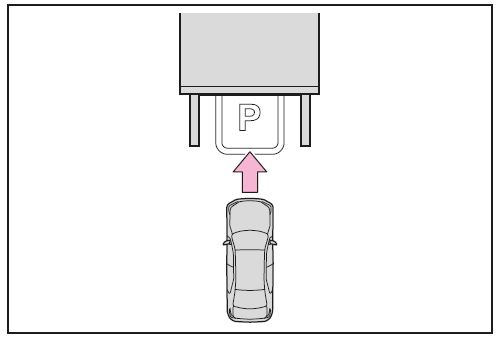

• Mechanisches Parksystem
• Parkplatz mit einer Vorrichtung, die bis zur Unterseite des Fahrzeugs angehoben wird
• Wenn die Straßenoberfläche gefroren, glatt oder verschneit ist
• Wenn es extrem heiß ist und der Asphalt schmilzt
• Wenn ein Objekt vor dem Fahrzeug vorhanden ist
• Wenn ein Objekt zwischen Ihrem Fahrzeug und dem Zielparkplatz oder innerhalb des Bereichs des Zielparkplatzes (innerhalb der angezeigten blauen Umrandung) vorhanden ist

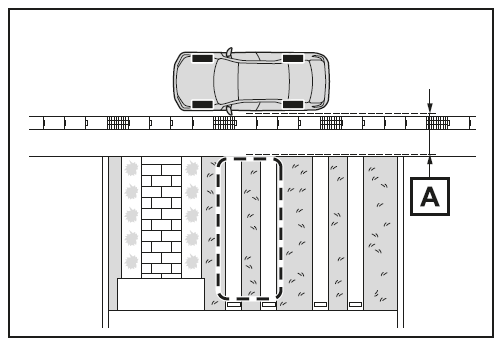

• Wenn eine Rinne zwischen Ihrem Fahrzeug und dem Zielparkplatz oder innerhalb des Bereichs des Zielparkplatzes (innerhalb der angezeigten blauen Umrandung) vorhanden ist
• Wenn ein Loch oder eine Rinne in der Ausfahrtrichtung vorhanden ist
• Wenn sich in dem Bereich viele Fußgänger oder Fahrzeuge befinden
• Wenn sich der Parkplatz an einer schwer zugänglichen Stelle befindet (zu schmal für Ihr Fahrzeug usw.)
• Wenn Bilder nicht eindeutig sind, weil Schmutz oder Schnee an der Kameralinse anhaftet oder Licht in die Kamera scheint oder weil der Zielbereich im Schatten liegt
• Wenn Schneeketten oder ein Notrad am Fahrzeug montiert sind/ist
• Wenn die Türen nicht vollständig geschlossen sind
• Wenn ein Arm aus einem Fenster gehalten wird
• Bei widrigen Wetterbedingungen, wie z.B. bei starkem Regen oder Schneefall

• Verwenden Sie nur Reifen mit einer Standardgröße, wie z.B. die Reifen, die ab Werk am Fahrzeug montiert waren.

  Andernfalls funktioniert Advanced Park unter Umständen nicht ordnungsgemäß.

  Wenn die Reifen ersetzt wurden, kann die im Bildschirm angezeigte Position der Linien oder der Umrandung fehlerhaft sein. Wenden Sie sich zwecks eines Reifenwechsels an einen Toyota- Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

• In folgenden oder ähnlichen Situationen kann das System unter Umständen keine Unterstützung für das Einparken auf einem registrierten Parkplatz bereitstellen:

• Wenn die Reifen stark verschlissen sind oder der Reifendruck niedrig ist
• Wenn das Fahrzeug schwer beladen ist
• Wenn das Fahrzeug aufgrund seiner Beladung eine Schrägstellung aufweist
• Wenn eine Heizung in die Oberfläche des Parkplatzes eingebaut ist (Vereisungsschutzheizung)
• Wenn die Räder eine Fehlausrichtung aufweisen, wie z.B. nach einem starken Stoß gegen ein Rad
• Wenn während der Unterstützung ein Fußgänger oder ein vorbeifahrendes Fahrzeug erkannt wird
• Wenn etwas fälschlicherweise als Parkplatz- Markierungslinie erkannt wird (Licht, Reflexionen von einem Gebäude, Höhenunterschiede auf der Parkfläche, Regenrinne, Fahrbahnmarkierungen, nachgezogene Linien usw.)

Wenn die finale Parkposition des Fahrzeugs in anderen als den oben beschriebenen Situationen stark vom festgelegten Parkplatz abweicht, lassen Sie das Fahrzeug unverzüglich von einem Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

Verwenden der Fernbedienfunktion

• Die Fernbedienfunktion ist eine Funktion des Advanced Park-Systems.

  Wenn die Fernbedienfunktion auf öffentlichen Straßen verwendet wird, halten Sie unbedingt die vor Ort geltenden Straßenverkehrsvorschriften ein.

• Die Fernbedienfunktion kann erst verwendet werden, nachdem Sie dem Haftungsausschluss der Smartphone- Anwendung zugestimmt haben.
• Mit der Fernbedienfunktion können nur einige Fahrmanöver durchgeführt werden.

  Sie sollte nur von einem Fahrer mit einer gültigen Fahrerlaubnis bedient werden. Führen Sie bei der Anwendung den elektronischen Schlüssel bei sich.

  Schauen Sie bei der Verwendung der Fernbedienfunktion nicht ununterbrochen auf den Anwendungsbildschirm und achten Sie sorgfältig auf die Umgebung des Fahrzeugs. Brechen Sie in einem Notfall die Fernbedienfunktion ab und halten Sie das Fahrzeug an.

• Beobachten Sie wie bei einem normalen Fahrzeug sorgfältig den Bereich um das Fahrzeug, während das Fahrzeug in Bewegung ist.
• Achten Sie immer auf die Umgebung des Fahrzeugs, während Sie das System verwenden.
• Die Fernbedienfunktion ist ein System für die Fernunterstützung von Ein- und Ausparkvorgängen mit einem Smartphone.

  Wenn die Fernbedienfunktion verwendet wird, muss der Fahrer den elektronischen Schlüssel und ein Smartphone bei sich führen und die Sicherheit des Bereichs um das Fahrzeug überprüfen.

• Wenn die Fernbedienfunktion verwendet wird, kann das Fahrzeug angehalten werden, indem die kontinuierliche Bedienung des Smartphones eingestellt wird (Stopp-Bewegung Ihres Fingers, Finger vom Bildschirm nehmen usw.).

  Das Fahrzeug kann auch angehalten werden, indem die Abbruchtaste in der Smartphone-Anwendung berührt wird, die Türen mit dem elektronischen Schlüssel entriegelt werden oder eine Tür manuell geöffnet wird.

• Wenn scheinbar die Gefahr besteht, dass Ihr Fahrzeug mit einem Hindernis usw. in Berührung kommt, hören Sie auf, das Smartphone zu bedienen, und brechen Sie gegebenenfalls die Fernbedienfunktion ab.
• Der Systembetrieb erfolgt ausschließlich mit einer festen Geschwindigkeit.

  Das Fahrzeug kann nicht beschleunigt oder verlangsamt werden, auch wenn die Geschwindigkeit des kontinuierlichen Betriebs des Smartphones erhöht oder verringert wird.

• Fahren Sie niemals das Fahrzeug, während Sie auf den Smartphone-Bildschirm schauen.
• Überprüfen Sie während der Fahrt direkt die Sicherheit in der Umgebung Ihres Fahrzeug.
• Verwenden Sie die Fernbedienfunktion nicht, wenn sich Insassen oder Tiere im Fahrzeug befinden.
• In einem Notfall kann der Systembetrieb beendet werden, indem ein Schalter auf dem elektronischen Schlüssel gedrückt oder eine Tür geöffnet wird.
• Für die Verwendung der Fernbedienfunktion benötigen Sie ein Smartphone mit der aktuellsten Version der Remote Park-App. Die folgenden Betriebssysteme werden unterstützt:

• Android
• Apple iOS

• Wenn Sie das Fahrzeug in der Smartphone- App Remote Park registrieren möchten, trennen Sie alle anderen Apps, die mit dem Fahrzeug verbunden sind.
• Um die Fernbedienfunktion zu aktivieren, muss die Apple CarPlay-Verbindung deaktiviert werden.
• Stellen Sie beim Einparken sicher, dass das Fahrzeug auf dem Zielparkplatz abgestellt werden kann, bevor Sie den Vorgang starten.
• Verwenden Sie die Fernbedienfunktion nur auf ebenen Straßenoberflächen, die nicht glatt sind. Verwenden Sie die Fernbedienfunktion nicht für Parkplätze, die sich auf einer ansteigenden oder abfallenden Fläche befinden.
• Wenn bei aktiver Fernbedienfunktion eine Störung oder eine Systembeschränkung auftritt, werden die folgenden Maßnahmen automatisch durchgeführt:

• Die Fernbedienfunktion wird abgebrochen
• Das Fahrzeug wird angehalten
• Die Schaltstellung wird zu P geändert und die Feststellbremse wird angezogen
• Der Startschalter wird ausgeschaltet (bei manchen Störungen wird der Startschalter nicht ausgeschaltet oder kann nicht ausgeschaltet werden. Steigen Sie in das Fahrzeug ein und führen Sie die Maßnahmen durch, die in der am Smartphone angezeigten Meldung beschrieben werden.)
• Die Türen bleiben verriegelt

• Wenn Sie die Fernbedienfunktion starten, entriegeln Sie die Türen per Fernbedienung mit dem elektronischen Schlüssel.
• Wenn die Fernbedienfunktion in Betrieb ist, sollte sich der Fahrer immer innerhalb eines Radius von ca. 3 m vom Fahrzeug aufhalten. Wenn der Fahrer weiter als ca. 3 m vom Fahrzeug entfernt ist, wird die Fernbedienfunktion unterbrochen und es wird eine Meldung auf dem Smartphone angezeigt. Die Fernbedienfunktion wird fortgesetzt, wenn Sie sich wieder dem Fahrzeug nähern.
• Die Scheinwerfer werden eingeschaltet, wenn der umgebende Bereich dunkel ist.
• Wenn der Systembetrieb aufgrund einer Störung abgebrochen wird, wird die Warnblinkanlage eingeschaltet.

  Wenn eine der folgenden Bedingungen erfüllt ist, wird die Warnblinkanlage ausgeschaltet:

• Eine Tür wird geöffnet
• Seit dem Einschalten der Warnblinkanlage sind 3 Minuten vergangen

• Die Fernbedienfunktion kann nur gestartet werden, wenn die folgenden Bedingungen erfüllt sind:

• Wenn das EV-System gestartet wird, nachdem der Unterstützungsmodus ausgewählt wurde
• Wenn der Startschalter ausgeschaltet wird
• Wenn die ferngesteuerte Klimaanlage in Betrieb ist

• Wenn nach dem Entriegeln der Türen mit der Fernbedienung die Türen mit der intelligenten Einstiegsfunktion verriegelt werden, kann der Verriegelungsvorgang verzögert erfolgen.

HINWEIS

Hinweise für die Verwendung von Advanced Park

Wenn die 12-Volt-Batterie entladen war oder aus- und wieder eingebaut wurde, klappen Sie die Außenspiegel aus.

Verwenden der Fernbedienfunktion

• Überprüfen Sie den Akkuladestand des Smartphones, bevor Sie die Fernbedienfunktion verwenden. Wenn der Akku des Smartphones während der Verwendung der Fernbedienfunktion leer wird, wird die Unterstützung unterbrochen.

  Wenn der Akkuladestand des Smartphones 20% oder niedriger ist, kann die Fernbedienfunktion nicht gestartet werden.

• Schalten Sie die Bluetooth-Kommunikationsfunktion des Smartphones ein, bevor Sie die Fernbedienfunktion verwenden.

  Die Fernbedienfunktion kann nicht verwendet werden, wenn die Bluetooth-Funktion ausgeschaltet ist.

• Schalten Sie die Bluetooth-Funktion des Smartphones nicht aus und trennen Sie das Smartphone nicht vom Multimediasystem, während die Fernbedienfunktion verwendet wird. Wenn das Fahrzeug nicht per Bluetooth verbunden werden kann, kann die Fernbedienfunktion nicht verwendet werden.
• Wenn während der Verwendung der Fernbedienfunktion ein Anruf usw. eingeht und eine andere App geöffnet wird, wird die Fernbedienfunktion unterbrochen.

  Die Unterstützung kann fortgesetzt werden, wenn die Remote Park- App innerhalb von 3 Minuten erneut geöffnet wird. Wenn 3 Minuten oder mehr vergangen sind, wird die Unterstützung abgebrochen.

• Wenn während der Verwendung der Fernbedienfunktion die Home-Taste oder die Netztaste des Smartphones gedrückt und der Bildschirm gesperrt wird, wird die Fernbedienfunktion unterbrochen.

  Die Unterstützung kann fortgesetzt werden, wenn die Remote Park- App innerhalb von 3 Minuten erneut geöffnet wird. Wenn 3 Minuten oder mehr vergangen sind, wird die Unterstützung abgebrochen.

• Verwenden Sie die Remote Park-App nur mit Geräten, deren Kompatibilität vom Entwickler bestätigt wurde.

  Andernfalls funktioniert das System unter Umständen nicht ordnungsgemäß.

• Wenn die Umgebungstemperatur niedrig ist, kann es aufgrund der Aufladung der 12-Volt-Batterie eine gewisse Zeit dauern, bis das System gestartet wird.
• Wenn die Spannung der 12-Volt-Batterie abfällt, wird die Unterstützung abgebrochen.
• Wenn die Fernbedienfunktion an einem Hang verwendet wird, ist die Fahrzeuggeschwindigkeit niedriger und die Annäherungsentfernung zu Objekten länger als auf einer ebenen Fläche.
• Wenn ein temporärer Systemfehler auftritt, nachdem das Fahrzeug durch die elektronische Feststellbremse oder durch die Auswahl der Schaltstellung P angehalten wurde, wird unter Umständen der Startschalter ausgeschaltet und der Systembetrieb abgebrochen. Lassen Sie das Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Wenn eine Systemstörung auftritt, kann die Unterstützung vorübergehend unterbrochen werden. Wenn der Normalzustand des Systems wiederhergestellt ist, kann der Vorgang fortgesetzt werden.

  Folgen Sie den Anweisungen am Bildschirm des Smartphones, um den Vorgang fortzusetzen.

• Die Fernbedienfunktion kann nicht gestartet werden, wenn das EV-System mit einer Fernstartvorrichtung aus dem Zubehörhandel gestartet wurde.
• Nach dem Abschluss der Fernbedienfunktion wird die Feststellbremse gemäß den gesetzlichen Vorgaben angezogen. Da in extrem kalten Regionen die Feststellbremse einfrieren und nicht mehr gelöst werden kann, sollte die Fernbedienfunktion in diesen Regionen nicht verwendet werden. Wenn die Feststellbremse eingefroren ist, können beim Lösen ungewöhnliche Geräusche zu hören sein. Dies stellt jedoch keine Funktionsstörung dar.
• Verwenden Sie die Fernbedienfunktion nicht mit einem elektronischen Schlüssel, dessen Batterie leer ist.
• Die Fernbedienfunktion kann nicht gestartet werden, wenn der Ladestecker am Fahrzeug angeschlossen ist. Wenn die Funktion versehentlich gestartet wird, wird sie unter Umständen abgebrochen.

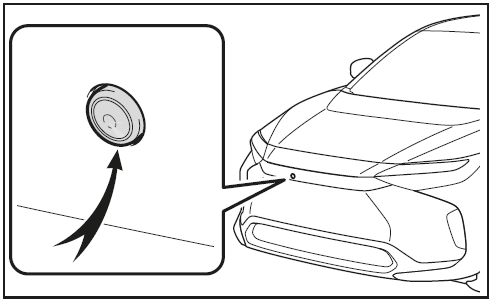

Kameras und Sensoren des Advanced Park-Systems

Kameras und Sensoren werden für die Erkennung von geparkten Fahrzeugen verwendet und erleichtern so die Identifizierung von Parkplätzen.

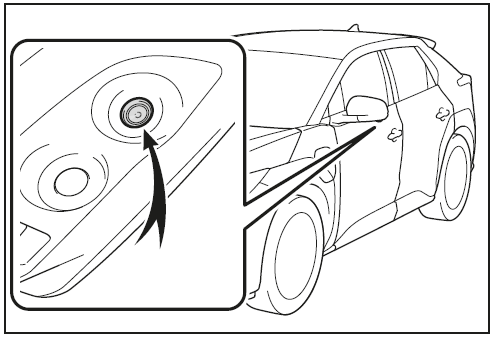

• Frontkamera

• Seitenkameras

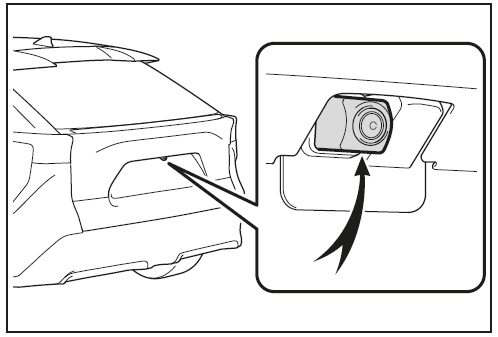

• Heckkameras

• Sensoren

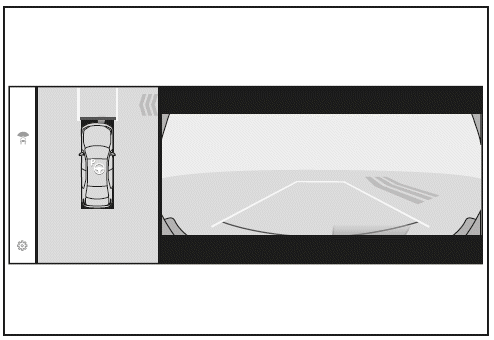

Kamerabilder

Da Spezialkameras verwendet werden, können die Farben der angezeigten Bilder von den tatsächlichen Farben abweichen.

Vorsichtsmaßnahmen für die Verwendung

Ausführliche Informationen finden Sie in der "Multimedia Betriebsanleitung".

• Anzeigbarer Bereich der Bildschirme
• Kameras
• Unterschiede zwischen den angezeigten Bildern und der tatsächlichen Straße
• Unterschiede zwischen den angezeigten Bildern und den tatsächlichen Objekten

Erkennungsbereich der Kameras und Sensoren

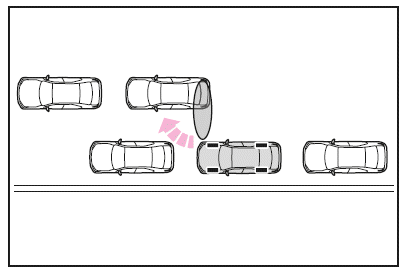

• Wenn sich ein geparktes Fahrzeug hinter dem Zielparkplatz befindet und der Abstand zwischen ihm und dem Fahrzeug zu groß wird, kann es möglicherweise nicht mehr erkannt werden. In Abhängigkeit von der Form oder den Bedingungen eines geparkten Fahrzeugs kann der Erkennungsbereich kürzer werden oder das Fahrzeug wird nicht erkannt.

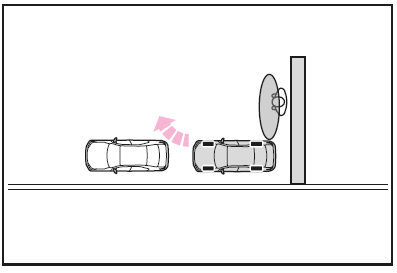

• Andere Objekte als geparkte Fahrzeuge, wie z.B. Säulen und Mauern, werden möglicherweise nicht erkannt. Werden solche Objekte dennoch erkannt, kann der Zielparkplatz jedoch falsch ausgerichtet sein.

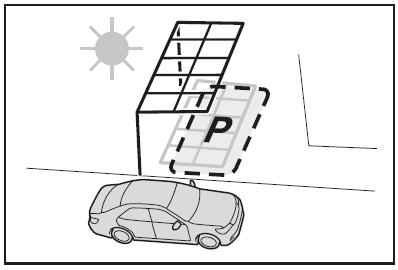

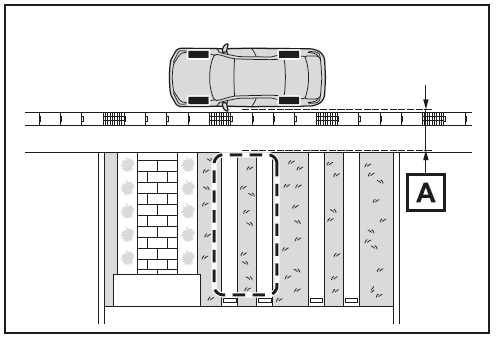

Situationen, in denen weiße Parkplatzumrandungen möglicherweise nicht ordnungsgemäß erkannt werden

• In folgenden oder ähnlichen Situationen kann die Parkplatzumrandung auf der Straßenoberfläche möglicherweise nicht erkannt werden:

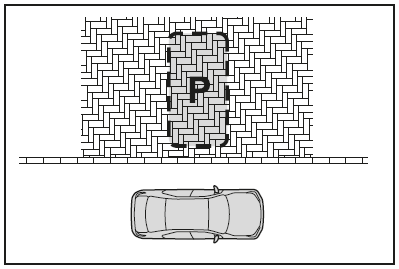

• Wenn der Parkplatz nicht mit weißen Linien gekennzeichnet ist (Parkplatzbegrenzung mit Seilen, Blöcken usw. markiert)
• Wenn die Parkplatzumrandung verblichen oder verschmutzt und dadurch nicht klar zu erkennen ist
• Wenn die Straßenoberfläche hell ist, wie z.B. bei einer Betonstraße, und der Kontrast zwischen Straße und weißer Parkplat zumrandung gering ist
• Wenn die Parkplatzumrandung eine andere Farbe als Gelb oder Weiß hat
• Wenn der Bereich um den Parkplatz dunkel ist, wie z.B. bei Nacht, in einer Tiefgarage, in einem Parkhaus usw.
• Wenn es regnet oder geregnet hat und die Straßenoberfläche feucht und reflektierend ist oder Pfützen vorhanden sind
• Wenn die Sonne direkt in die Kamera scheint, wie z.B. frühmorgens oder abends
• Wenn der Parkplatz mit Schnee oder Taumittel bedeckt ist
• Wenn Reparaturspuren oder andere Spuren auf der Straßenoberfläche sichtbar sind oder sich ein Verkehrspoller oder ein anderes Objekt auf der Straßenoberfläche befindet
• Wenn die Farbe oder Helligkeit der Straßenoberfläche ungleichmäßig ist
• Wenn eine Kamera mit warmem oder kaltem Wasser in Berührung gekommen ist und die Linse dadurch beschlagen ist
• Wenn sich Schatten von Fahrzeugen oder Bäumen auf das Aussehen des Parkplatzes auswirken
• Wenn eine Kameralinse verschmutzt oder mit Wassertropfen bedeckt ist

• In folgenden oder ähnlichen Situationen kann der Zielparkplatz möglicherweise nicht ordnungsgemäß erkannt werden:

• Wenn Reparaturspuren oder andere Spuren auf der Straßenoberfläche sichtbar sind oder sich ein Parkblock, ein Verkehrspoller oder ein anderes Objekt auf der Straßenoberfläche befindet
• Wenn es regnet oder geregnet hat und die Straßenoberfläche feucht und reflektierend ist oder Pfützen vorhanden sind
• Wenn der Bereich um das Fahrzeug dunkel oder von hinten beleuchtet ist
• Wenn die Farbe oder Helligkeit der Straßenoberfläche ungleichmäßig ist
• Wenn sich der Parkplatz an einem Hang befindet
• Wenn diagonale Linien (Einfahrtmarkierung) in der Nähe des Parkplatzes vorhanden sind
• Wenn sich Schatten von geparkten Fahrzeugen auf das Aussehen des Parkplatzes auswirken (z.B. Schatten des Grills oder des Trittbretts usw.)
• Wenn Zubehör montiert ist, das die Sicht der Kamera behindert
• Wenn die Parkplatzumrandung verblichen oder verschmutzt und dadurch nicht klar zu erkennen ist
• Wenn sich Schatten von Fahrzeugen oder Bäumen auf das Aussehen des Parkplatzes auswirken

Sensorerkennungsdaten

Objekte, die der Sensor unter Umständen nicht ordnungsgemäß erkennt

Situationen, in denen der Sensor unter Umständen nicht ordnungsgemäß funktioniert

Situationen, in denen die Einparkunterstützung unter Umständen ausgeführt wird, auch wenn keine Kollisionsgefahr besteht

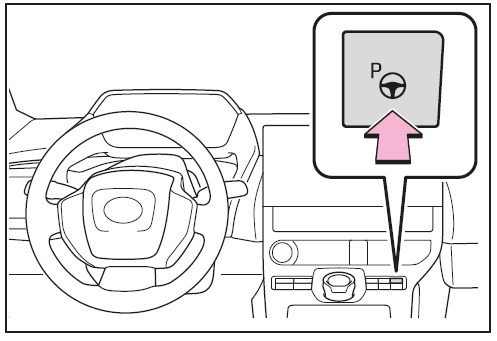

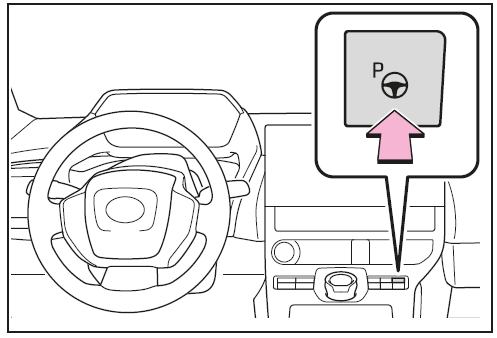

Ein-/Ausschalten des Advanced Park-Systems

Drücken Sie den Hauptschalter des Advanced Park-Systems.

Wenn der Schalter gedrückt wird, während das System die Unterstützungsfunktion ausführt, wird die Unterstützung abgebrochen.

Betriebsbedingungen von Advanced Park

Die Unterstützung beginnt, wenn die folgenden Bedingungen erfüllt sind:

• Das Bremspedal wird betätigt
• Das Fahrzeug ist abgestellt
• Der Sicherheitsgurt des Fahrersitzes ist angelegt
• Das Lenkrad wird nicht betätigt
• Das Gaspedal ist nicht durchgedrückt
• Alle Türen sind geschlossen
• Die Außenspiegel sind nicht eingeklappt
• Die Feststellbremse ist nicht angezogen
• Die dynamische Radar-Geschwindigkeitsregelung ist nicht in Betrieb
• ABS, VSC, TRAC, PCS und PKSB sind nicht in Betrieb
• Das Fahrzeug befindet sich nicht an einem steilen Hang
• VSC und TRAC sind nicht ausgeschaltet

Wenn die Unterstützung nicht gestartet werden kann, überprüfen Sie die Meldung in der Multimedia-Anzeige.

Anleitungsbildschirme von Advanced Park

Anleitungsbildschirme werden in der Multimedia-Anzeige dargestellt.

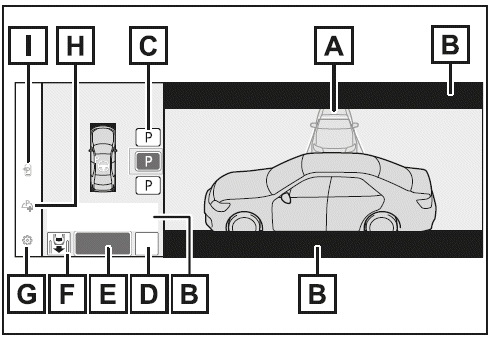

• Anleitungsbildschirm (beim Beginn der Unterstützung)

1. Zielparkplatz-Umrandung (blau)
2. Hinweis-Anzeige
3. Taste zum Ändern der Einparkart

Wenn mehrere Tasten angezeigt werden, unterscheiden sich die Funktionen in Abhängigkeit von den Bedingungen der Taste wie folgt.

oder : Wechsel zu einem anderen Parkplatz.

oder : Wechsel zu einem anderen Parkplatz.

: Wählen Sie diese Taste, um zur parallelen Einparkfunktion zu wechseln.

: Wechsel zur rechtwinkligen Einparkfunktion (vorwärts/rückwärts)

4. Taste "MODE"

Wählen Sie diese Taste, um zwischen der Speicherfunktion und der rechtwinkligen (vorwärts/rückwärts) und parallelen Einparkfunktion zu wechseln.

5. Taste "Start"

Wählen Sie diese Taste, um die Einparkunterstützung zu starten.

6. Richtungswechseltaste für rechtwinklige Einparkfunktion

Wählen Sie diese Taste, um zwischen der Vorwärts- und Rückwärtseinparkfunktion zu wechseln.

: Wechsel zur rechtwinkligen Einparkfunktion (vorwärts)

: Wechsel zur rechtwinkligen Einparkfunktion (rückwärts)

7. Taste zum Anpassen der Einstellungen

Wählen Sie diese Taste, um den Einstellungsbildschirm von Advanced Park aufzurufen.

8. Registrierungstaste

Wählen Sie diese Taste, um die Registrierung eines Parkplatzes zu starten.

9. Starttaste der Fernbedienfunktion

Wählen Sie diese Taste, um die Einparkunterstützung auf dem Smartphone-Display zu starten.

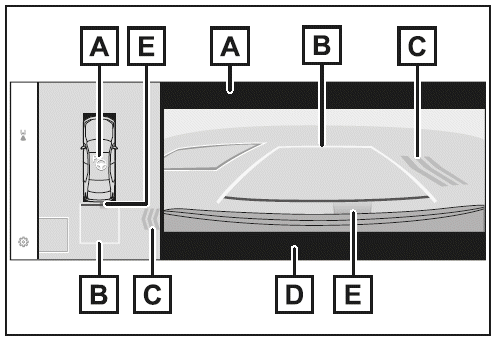

• Anleitungsbildschirm (beim Rückwärtsfahren)

1. Betriebssymbol

Wird angezeigt, wenn Advanced Park aktiv ist.

2. Führungslinien (gelb und rot)

Zeigen Punkte von der Mitte der Hinterkante des Front- oder Heckstoßfängers zur finalen Zielposition (gelb)* und ca. 0,3 m (rot) vom Fahrzeug an.

3. Warnsymbol für bewegliche Objekte
4. Betriebsanzeige der Notbremssteuerung "BREMSEN!" wird angezeigt.
5. Anzeige des Toyota Einparkhilfe- Sensors

*: Wenn die gewünschte Halteposition 2,5 m oder weiter entfernt ist, wird die horizontale Linie (gelb) ausgeblendet.

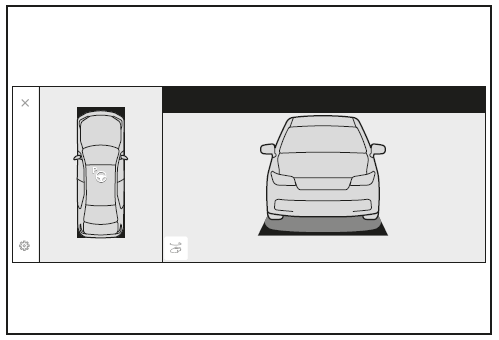

Popup-Display des Toyota Einparkhilfe- Sensors

Unabhängig davon, ob der Toyota Einparkhilfe- Sensor aus- oder eingeschaltet ist  , wird beim Erkennen eines Objekts durch den Toyota Einparkhilfe-Sensor bei aktivem Advanced Park das Popup-Display des Toyota Einparkhilfe-Sensors automatisch über der Anleitungsanzeige eingeblendet.

Bremssteuerungsbetrieb bei aktivem Advanced Park

Wenn das Advanced Park-System aktiv ist und feststellt, dass die Wahrscheinlichkeit einer Kollision mit einem erkannten beweglichen oder stationären Objekt hoch ist, werden die Regulierung der Leistungsdrosselung des EV-Systems und die Bremssteuerung aktiviert.

Wenn die Bremssteuerung aktiv ist, wird der Betrieb des Advanced Park-Systems angehalten und es wird eine Meldung in der Multi- Informationsanzeige angezeigt.

Summer

In Abhängigkeit von den Umgebungsgeräuschen und den Geräuschen von anderen Systemen kann der Summer dieses Systems möglicherweise nur schwer zu hören sein.

Wenn in der Multimedia-Anzeige ein schwarzer Bildschirm angezeigt wird, wenn Advanced Park aktiv ist

Das System wird durch Funkwellen gestört oder hat eine Fehlfunktion. Wenn eine Funkantenne in der Nähe einer Kamera installiert ist, bringen Sie sie an einer anderen Stelle möglichst weit von den Kameras entfernt an. Wenn keine Funkantenne in der Nähe einer Kamera installiert ist und der Bildschirm nach dem Ausschalten des Startschalters und dem Neustart des EV-Systems nicht wieder normal funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

Advanced Park-Funktion für rechtwinkliges Einparken (vorwärts/ rückwärts)

Funktionsbeschreibung

Die rechtwinklige Einparkfunktion (vorwärts/ rückwärts) kann verwendet werden, wenn der Zielparkplatz erkannt werden kann, während das Fahrzeug in der unmittelbaren Nähe und rechtwinklig zum Parkplatz steht. Wenn außerdem in Abhängigkeit von den Bedingungen des Parkplatzes usw. ein Richtungswechsel des Fahrzeugs erforderlich ist, kann die Schaltstellung durch die Assistenzregelung geändert werden.

Einparken mit der rechtwinkligen Einparkfunktion (vorwärts/rückwärts)

1. Halten Sie das Fahrzeug in der unmittelbaren Nähe und rechtwinklig zum Zielparkplatz an.

• Wenn eine Parkplatzumrandung vorhanden ist

1. Ca. 1 m*
2. Ca. 2,5 m*
3. Ca. 6 m oder mehr*
4. Ca. 5,5 m oder mehr*

Das System funktioniert auch dann, wenn nur auf einer Seite des Zielparkplatzes Markierungslinien vorhanden sind.

*: Das ist eine Referenzmessung für die Erkennung eines Parkplatzes. In Abhängigkeit von den Umgebungsbedingungen ist die Erkennung unter Umständen nicht möglich.

• Wenn ein benachbartes geparktes Fahrzeug vorhanden ist

1. Ca. 1 m*
2. Ca. 3 m oder mehr*
3. Ca. 6 m oder mehr*
4. Ca. 5,5 m oder mehr*

Das System funktioniert auch dann, wenn nur auf einer Seite des Zielparkplatzes ein Fahrzeug vorhanden ist.

*: Das ist eine Referenzmessung für die Erkennung eines Parkplatzes. In Abhängigkeit von den Umgebungsbedingungen ist die Erkennung unter Umständen nicht möglich.

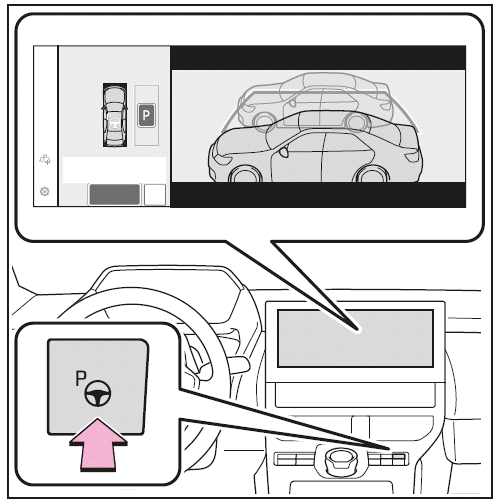

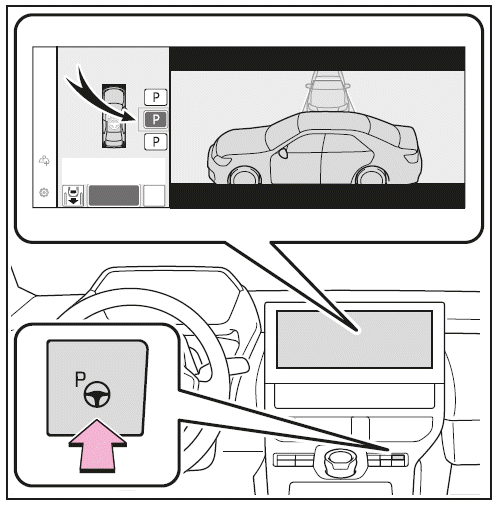

2. Drücken Sie den Hauptschalter des Advanced Park-Systems und überprüfen Sie, ob ein geeigneter Park-platz in der Multimedia-Anzeige angezeigt wird.

• Wenn ein für Ihr Fahrzeug geeigneter Parkplatz erkannt wird, wird der Zielparkplatz in der Anzeige mit einem Kasten umrandet.
• Wenn es möglich ist, auf dem Parkplatz parallel einzuparken, wählen Sie den Parkplatz aus und wählen Sie dann , um zur parallelen Einparkfunktion zu wechseln.
• Wenn es möglich ist, die Einfahrtrichtung in einen Parkplatz zu ändern, wählen Sie den Parkplatz aus und wählen Sie dann oder , um die Richtung zu wechseln.
• In Abhängigkeit von der Umgebung kann diese Funktion unter Umständen nicht verwendet werden. Beachten Sie die in der Multimedia- Anzeige dargestellten Informationen, um die Funktion für einen anderen Parkplatz zu verwenden.

3. Wählen Sie die Taste "Start".

Es ertönt ein Summer, eine Betriebsmeldung wird in der Multi-Informationsanzeige angezeigt und die Unterstützung wird gestartet.

• Wenn das Bremspedal gelöst wird, wird "Vorwärtsfahrt...", "Rückwärtsfahrt..." angezeigt und das Fahrzeug beginnt, sich vorwärts/rückwärts zu bewegen.
• Zum Abbrechen der Unterstützung drücken Sie den Hauptschalter des Advanced Park-Systems.

Wenn die Unterstützung abgebrochen wurde, wird "Advanced Park abgebrochen" angezeigt.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

4. Führen Sie die in den Anweisungen angezeigten Vorgänge durch, bis das Fahrzeug an der finalen Position auf dem Zielparkplatz angekommen ist.

Wenn das Fahrzeug stoppt, wird "Advanced Park beendet" angezeigt und die Einparkunterstützung wird beendet.

Wenn Sie in der Multimedia-Anzeige auswählen, wird das im Abschlussbildschirm der Einparkhilfe dargestellte Fahrzeug gedreht.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

Betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten, und ändern Sie dann die Schaltstellung, um die Fahrtrichtung des Fahrzeugs zu wechseln. Zu diesem Zeitpunkt wird die Unterstützung unterbrochen. Wenn jedoch die Taste "Start" ausgewählt wird, wird die Unterstützung fortgesetzt und das Fahrzeug bewegt sich in die der ausgewählten Schaltstellung entsprechenden Richtung.

HINWEIS

Verwenden der rechtwinkligen Einparkfunktion (vorwärts/rückwärts)

• Stellen Sie sicher, dass keine Hindernisse innerhalb der gelben Führungslinien und zwischen dem Fahrzeug und dem Zielparkplatz vorhanden sind.

  Wenn Hindernisse zwischen dem Fahrzeug und dem Zielparkplatz oder zwischen den gelben Führungslinien vorhanden sind, brechen Sie die Funktion ab.

• Da der Zielparkplatz nicht korrekt festgelegt werden kann, wenn sich der Parkplatz an einem Hang befindet oder Höhenunterschiede aufweist, kann es vorkommen, dass das Fahrzeug nicht direkt auf dem Zielparkplatz oder schräg auf dem Zielparkplatz eingeparkt wird.

  Verwenden Sie die Funktion daher nicht bei solchen Bedingungen.

• Beim Einparken auf einem engen Parkplatz kann das Fahrzeug benachbarten geparkten Fahrzeugen sehr nahe kommen.

  Wenn eine Kollision zu befürchten ist, betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten.

• Wenn ein entdecktes geparktes Fahrzeug schmal ist oder extrem nah am Randstein geparkt wurde, befindet sich auch die Einparkposition, zu der Sie die Unterstützungsfunktion leitet, nahe am Randstein. Wenn die Gefahr besteht, dass das Fahrzeug gegen ein Objekt fährt oder von der Straße abkommt, betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten. Drücken Sie dann auf den Hauptschalter des Advanced Park-Systems, um es zu deaktivieren.

Advanced Park-Funktion für rechtwinkliges Ausparken (vorwärts/ rückwärts)

Funktionsbeschreibung

Wenn das System beim rechtwinkligen Ausparken aus einem Parkplatz feststellt, dass der Ausparkvorgang möglich ist, kann die Funktion für das rechtwinklige Ausparken (vorwärts/rückwärts) verwendet werden. Wenn außerdem in Abhängigkeit von den Umgebungsbedingungen ein Richtungswechsel des Fahrzeugs erforderlich ist, kann die Schaltstellung durch die Assistenzregelung geändert werden.

Rechtwinklige Ausparkfunktion (vorwärts/rückwärts)

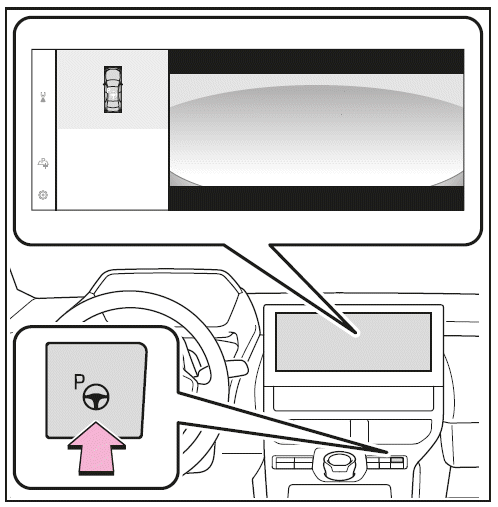

1. Betätigen Sie das Bremspedal, wählen Sie die Schaltstellung P, drücken Sie den Hauptschalter des Advanced Park-Systems und überprüfen Sie, ob der Auswahlbildschirm für die Ausparkrichtung in der Multimedia-Anzeige angezeigt wird.

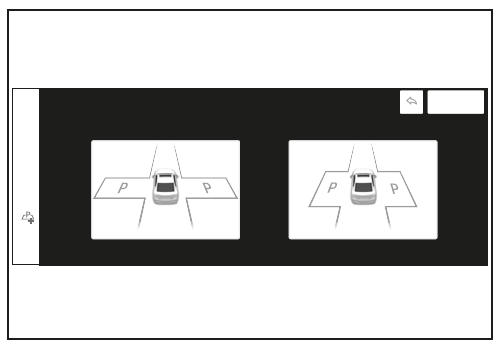

2. Wählen Sie einen Pfeil in der Multimedia- Anzeige, um die gewünschte Ausparkrichtung auszuwählen.

Wenn der Hebel für den Fahrtrichtungsanzeiger betätigt wird, kann nur die Ausfahrt nach links oder rechts ausgewählt werden.

3. Betätigen Sie das Bremspedal und wählen Sie die Taste "Start".

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

Es ertönt ein Summer, eine Betriebsmeldung wird in der Multi-Informationsanzeige angezeigt und die Unterstützung wird gestartet. Zum Abbrechen der Unterstützung drücken Sie den Hauptschalter des Advanced Park-Systems. Wenn die Unterstützung abgebrochen wurde, wird "Advanced Park abgebrochen" angezeigt.

4. Führen Sie die in den Anweisungen angezeigten Vorgänge durch, bis sich das Fahrzeug an einer Position befindet, in der die Ausfahrt möglich ist.

Wenn das Lenkrad nicht betätigt wird, wird das Fahrzeug an der Ausfahrposition angehalten.

Die Unterstützung kann beendet werden, indem das Gaspedal oder das Bremspedal betätigt wird. Wenn das Fahrzeug eine Position erreicht, in der die Ausfahrt möglich ist, wird "Zum Beenden das Lenkrad bewegen" angezeigt. Wenn das Lenkrad betätigt wird, wird "Advanced Park beendet" angezeigt und die Unterstützung wird beendet. Nehmen Sie Ihre Hände ans Lenkrad und fahren Sie vorwärts.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

Betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten, und ändern Sie dann die Schaltstellung, um die Fahrtrichtung des Fahrzeugs zu wechseln.

Zu diesem Zeitpunkt wird die Unterstützung unterbrochen. Wenn jedoch die Taste "Start" ausgewählt wird, wird die Unterstützung fortgesetzt und das Fahrzeug bewegt sich in die der ausgewählten Schaltstellung entsprechenden Richtung.

Rechtwinklige Ausparkfunktion (vorwärts/ rückwärts)

Verwenden Sie die Ausparkfunktion (vorwärts/ rückwärts) nur beim Verlassen eines parallelen Parkplatzes und nicht in anderen Situationen. Wenn die Unterstützungsfunktion versehentlich gestartet wurde, betätigen Sie das Bremspedal und halten Sie das Fahrzeug an. Drücken Sie dann den Hauptschalter des Advanced Park-Systems, um es zu deaktivieren.

Situationen, in denen die rechtwinklige Ausparkfunktion (vorwärts / rückwärts) nicht funktioniert

Situationen, in denen die rechtwinklige Ausparkfunktion (vorwärts/rückwärts) nicht funktioniert.

• Wenn in der Ausparkrichtung ein Fahrzeug wartet, das auf den Parkplatz einfahren möchte

• Wenn eine Mauer, eine Säule oder eine Person in der Nähe eines vorderen oder hinteren Mittel- oder Ecksensors erkannt wird

Advanced Park-Funktion für paralleles Einparken

Funktionsbeschreibung

Die parallele Einparkfunktion kann verwendet werden, wenn der ZielparkZielparkplatz erkannt werden kann, während das Fahrzeug in der unmittelbaren Nähe und mittig zum Parkplatz steht.

Wenn außerdem in Abhängigkeit von den Bedingungen des Parkplatzes usw.

ein Richtungswechsel des Fahrzeugs erforderlich ist, kann die Schaltstellung durch die Assistenzregelung geändert werden.

Einparken mit der parallelen Einparkfunktion

1. Halten Sie das Fahrzeug so an, dass es sich in der Mitte des Zielparkplatzes befindet.

• Wenn eine Parkplatzumrandung vorhanden ist

1. Ca. 1 m*
2. Ca. 5 bis 6 m*
3. Ca. 4,5 m oder mehr*
4. Ca. 8 m oder mehr*

*: Das ist eine Referenzmessung für die Erkennung eines Parkplatzes. In Abhängigkeit von den Umgebungsbedingungen ist die Erkennung unter Umständen nicht möglich.

• Wenn ein benachbartes geparktes Fahrzeug vorhanden ist

1. Ca. 1 m*
2. Ca. 7 m oder mehr*
3. Ca. 4,5 m oder mehr*
4. Ca. 8 m oder mehr*

*: Das ist eine Referenzmessung für die Erkennung eines Parkplatzes. In Abhängigkeit von den Umgebungsbedingungen ist die Erkennung unter Umständen nicht möglich.

2. Drücken Sie den Hauptschalter des Advanced Park-Systems und überprüfen Sie, ob ein geeigneter  Parkplatz in der Multimedia-Anzeige angezeigt wird.

• Wenn ein für Ihr Fahrzeug geeigneter Parkplatz erkannt wird, wird der Zielparkplatz in der Anzeige mit einem Kasten umrandet.
• Wenn es möglich ist, auf dem Parkplatz rechtwinklig einzuparken (vorwärts/ rückwärts), wählen Sie den Parkplatz aus und wählen Sie dann , um zur rechtwinkligen Einparkfunktion (vorwärts/rückwärts) zu wechseln.
• In Abhängigkeit von der Umgebung kann diese Funktion unter Umständen nicht verwendet werden. Beachten Sie die in der Multimedia- Anzeige dargestellten Informationen, um die Funktion für einen anderen Parkplatz zu verwenden.

3. Wählen Sie die Taste "Start".

Es ertönt ein Summer, eine Betriebsmeldung wird in der Multi-Informationsanzeige angezeigt und die Unterstützung wird gestartet.

• Wenn das Bremspedal gelöst wird, wird "Vorwärtsfahrt..." angezeigt und das Fahrzeug beginnt, sich vorwärts zu bewegen.
• Zum Abbrechen der Unterstützung drücken Sie den Hauptschalter des Advanced Park-Systems.

Wenn die Unterstützung abgebrochen wurde, wird "Advanced Park abgebrochen" angezeigt.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

4. Führen Sie die in den Anweisungen angezeigten Vorgänge durch, bis das Fahrzeug an der finalen Position auf dem Zielparkplatz angekommen ist.

Wenn das Fahrzeug stoppt, wird "Advanced Park beendet" angezeigt und die Einparkunterstützung wird beendet.

Wenn Sie in der Multimedia-Anzeige auswählen, wird das im Abschlussbildschirm der Einparkhilfe dargestellte Fahrzeug gedreht.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

Betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten, und ändern Sie dann die Schaltstellung, um die Fahrtrichtung des Fahrzeugs zu wechseln.

Zu diesem Zeitpunkt wird die Unterstützung unterbrochen. Wenn jedoch die Taste "Start" ausgewählt wird, wird die Unterstützung fortgesetzt und das Fahrzeug bewegt sich in die der ausgewählten Schaltstellung entsprechenden Richtung.

Wenn "Keine verfügbare Parklücke" angezeigt wird

Auch wenn ein Fahrzeug parallel zu einem Parkplatz angehalten wird, kann unter Umständen ein benachbartes Fahrzeug nicht erkannt werden. Wenn in diesem Fall das Fahrzeug zu einer Position bewegt wird, an der ein geparktes Fahrzeug erkannt werden kann, wird die Unterstützung gestartet.

HINWEIS

Wenn die parallele Einparkfunktion verwendet wird

• Stellen Sie sicher, dass keine Hindernisse innerhalb der gelben Führungslinien und zwischen dem Fahrzeug und dem Zielparkplatz vorhanden sind.

  Wenn Hindernisse zwischen den gelben Führungslinien oder zwischen dem Fahrzeug und dem Zielparkplatz erkannt werden, wird die parallele Einparkfunktion abgebrochen.

• Da der Zielparkplatz nicht korrekt festgelegt werden kann, wenn sich der Parkplatz an einem Hang befindet oder Höhenunterschiede aufweist, kann es vorkommen, dass das Fahrzeug nicht direkt auf dem Zielparkplatz oder schräg auf dem Zielparkplatz eingeparkt wird.

  Verwenden Sie daher bei solchen Bedingungen nicht die parallele Einparkfunktion.

• Beim Einparken auf einem engen Parkplatz kann das Fahrzeug benachbarten geparkten Fahrzeugen sehr nahe kommen.

  Wenn eine Kollision zu befürchten ist, betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten.

• Wenn ein benachbartes geparktes Fahrzeug schmal ist oder extrem nah am Randstein geparkt wurde, befindet sich auch die Einparkposition, zu der Sie die Unterstützungsfunktion leitet, nahe am Randstein. Wenn die Gefahr besteht, dass das Fahrzeug gegen den Randstein fährt oder von der Straße abkommt, betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten. Drücken Sie dann auf den Hauptschalter des Advanced Park-Systems, um es zu deaktivieren.

• Wenn sich an der inneren Seite des Parkplatzes eine Wand oder ein anderes Hindernis befindet, wird das Fahrzeug unter Umständen zu einer leicht versetzten Position etwas außerhalb des festgelegten Zielparkplatzes geleitet.

Advanced Park-Funktion für paralleles Ausparken

Funktionsbeschreibung

Wenn das System beim parallelen Ausparken aus einem Parkplatz feststellt, dass der Ausparkvorgang möglich ist, kann die parallele Ausparkfunktion verwendet werden. Wenn außerdem in Abhängigkeit von den Umgebungsbedingungen ein Richtungswechsel des Fahrzeugs erforderlich ist, kann die Schaltstellung durch die Assistenzregelung geändert werden.

Verlassen eines Parkplatzes mit der parallelen Ausparkfunktion

1. Betätigen Sie das Bremspedal, wählen Sie die Schaltstellung P, drücken Sie den Hauptschalter des Advanced Park-Systems und überprüfen Sie, ob der Auswahlbildschirm für die Ausparkrichtung in der Multimedia-Anzeige angezeigt wird.

2. Wählen Sie einen Pfeil in der Multimedia- Anzeige, um die gewünschte Ausparkrichtung auszuwählen.

Wenn der Hebel für den Fahrtrichtungsanzeiger betätigt wird, kann nur die Ausfahrt nach links oder rechts ausgewählt werden.

3. Betätigen Sie das Bremspedal und wählen Sie die Taste "Start".

Es ertönt ein Summer, eine Betriebsmeldung wird in der Multi-Informationsanzeige angezeigt und die Unterstützung wird gestartet.

Zum Abbrechen der Unterstützung drücken Sie den Hauptschalter des Advanced Park- Systems.

Wenn die Unterstützung abgebrochen wurde, wird "Advanced Park abgebrochen" angezeigt.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

4. Führen Sie die in den Anweisungen angezeigten Vorgänge durch, bis sich das Fahrzeug an einer Position befindet, in der die Ausfahrt möglich ist.

Wenn das Lenkrad nicht betätigt wird, wird das Fahrzeug an der Ausfahrposition angehalten.

Wenn das Fahrzeug eine Position erreicht, in der die Ausfahrt möglich ist, wird "Zum Beenden das Lenkrad bewegen" angezeigt. Wenn das Lenkrad betätigt wird, wird "Advanced Park beendet" angezeigt und die Unterstützung wird beendet. Nehmen Sie Ihre Hände ans Lenkrad und fahren Sie vorwärts.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

Betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten, und ändern Sie dann die Schaltstellung, um die Fahrtrichtung des Fahrzeugs zu wechseln.

Zu diesem Zeitpunkt wird die Unterstützung unterbrochen. Wenn jedoch die Taste "Start" ausgewählt wird, wird die Unterstützung fortgesetzt und das Fahrzeug bewegt sich in die der ausgewählten Schaltstellung entsprechenden Richtung.

Parallele Ausparkfunktion

Verwenden Sie die parallele Ausparkfunktion nur beim Verlassen eines parallelen Parkplatzes und nicht in anderen Situationen. Wenn die Unterstützungsfunktion versehentlich gestartet wurde, betätigen Sie das Bremspedal und halten Sie das Fahrzeug an. Drücken Sie dann den Hauptschalter des Advanced Park-Systems, um es zu deaktivieren.

Situationen, in denen die parallele Ausparkfunktion nicht funktioniert

In folgenden oder ähnlichen Situationen wird die parallele Ausparkfunktion nicht aktiviert:

• Wenn Fahrzeuge in der Ausparkrichtung an einer Ampel warten

• Wenn ein Fahrzeug im Bereich hinter dem Ausfahrweg des Fahrzeugs steht

• Wenn eine Mauer, eine Säule oder eine Person in der Nähe eines vorderen oder hinteren Seitensensors erkannt wird

• Wenn das Fahrzeug auf einem Randstein geparkt wurde und ein Seitensensor die Straßenoberfläche erkennt

• Wenn ein Fahrzeug nicht vor dem Fahrzeug geparkt wird
• Wenn ausreichend Platz zwischen der Front des Fahrzeugs und einem geparkten Fahrzeug vorhanden ist

Speicherfunktion des Advanced Park-Systems

Funktionsbeschreibung

Die Speicherfunktion kann zum Einparken auf einem zuvor registrierten Parkplatz verwendet werden, auch wenn auf diesem Platz keine Parkplatzumrandung oder keine benachbarten geparkten Fahrzeuge vorhanden sind.

Bis zu 3 Parkplätze können registriert werden.

Registrieren eines Parkplatzes

1. Halten Sie das Fahrzeug so an, dass es sich in der Mitte des Zielparkplatzes befindet.

1. Ca. 1 m

2. Drücken Sie den Hauptschalter und wählen Sie dann

Wenn der Hauptschalter des Advanced Park-Systems auf einem Parkplatz ohne Parkplatzmarkierungen oder benachbarte Fahrzeuge gedrückt wird, wird gegebenenfalls "Keine verfügbare Parklücke" angezeigt.

Wählen und halten Sie

3. Wählen Sie die rechtwinklige Einparkfunktion (vorwärts/rückwärts) oder die parallele Einparkfunktion.

Es werden nur Parkplätze angezeigt, für die die Unterstützung möglich ist.

4. Wählen Sie die Einparkrichtung.

Wenn in Schritt 3 die rechtwinklige Einparkfunktion (vorwärts/rückwärts) ausgewählt wurde

Wenn in Schritt 3 die parallele Einparkfunktion ausgewählt wurde

5. Passen Sie mit den Pfeiltasten die Position des zu registrierenden Parkplatzes an und wählen Sie dann die Taste "OK".

6. Wählen Sie die Taste "Start".

Es ertönt ein Summer, eine Betriebsmeldung wird in der Multi-Informationsanzeige angezeigt und die Unterstützung wird gestartet.

Wenn das Bremspedal gelöst wird, wird "Vorwärtsfahrt..." angezeigt und das Fahrzeug beginnt, sich vorwärts zu bewegen.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

7. Führen Sie die in den Anweisungen angezeigten Vorgänge durch, bis das Fahrzeug an der finalen Position auf dem Zielparkplatz angekommen ist.
8. Überprüfen Sie die Position, an der das Fahrzeug angehalten wurde.

   Passen Sie bei Bedarf die Position des zu registrierenden Parkplatzes mit den Pfeiltasten an und wählen Sie dann die Taste "Speichern".

"Speichern abgeschlossen" wird in der Multimedia- Anzeige angezeigt.

• Registrieren Sie den Parkplatz nur, wenn keine Hindernisse innerhalb des Bereichs vorhanden sind, der mit den dicken Linien gekennzeichnet ist.
• Der Bereich, innerhalb dessen die Position des zu registrierenden Parkplatzes angepasst werden kann, ist begrenzt.

Parken auf einem Parkplatz, der in der Speicherfunktion registriert wurde

1. Halten Sie das Fahrzeug so an, dass es sich in der Mitte des Zielparkplatzes befindet.

1. Ca. 1 m

2. Drücken Sie den Hauptschalter des Advanced Park-Systems und überprüfen Sie, ob ein geeigneter Parkplatz in der Multimedia-Anzeige angezeigt wird.

Wenn die Taste "MODE" angezeigt wird, kann die Taste berührt werden, um zwischen der Speicherfunktion, der rechtwinkligen Einparkfunktion (vorwärts/rückwärts) und der parallelen Einparkfunktion zu wählen.

3. Wählen Sie den gewünschten Parkplatz aus und wählen Sie dann die Taste "Start".

Führen Sie die Schritte für die rechtwinklige Einparkfunktion (vorwärts/rückwärts) ab Schritt 3 durch.

Wenn Sie das Gefühl haben, dass sich das Fahrzeug einem anderen Fahrzeug, einem Objekt, einer Person oder einer Regenrinne im näheren Umfeld zu stark annähert

Betätigen Sie das Bremspedal, um das Fahrzeug anzuhalten, und ändern Sie dann die Schaltstellung, um die Fahrtrichtung des Fahrzeugs zu wechseln.

Zu diesem Zeitpunkt wird die Unterstützung unterbrochen. Wenn jedoch die Taste "Start" ausgewählt wird, wird die Unterstützung fortgesetzt und das Fahrzeug bewegt sich in die der ausgewählten Schaltstellung entsprechenden Richtung.

Überschreiben eines registrierten Parkplatzes

Wenn die maximal mögliche Anzahl von Parkplätzen registriert ist und ausgewählt wird, kann ein registrierter Parkplatz ausgewählt und durch einen neuen Parkplatz überschrieben werden.

Wenn mehrere Parkplätze registriert sind

Wählen Sie den gewünschten Parkplatz aus und wählen Sie dann die Taste "Start".

HINWEIS

Wenn die Speicherfunktion verwendet wird

• Die Speicherfunktion bietet Unterstützung beim Abstellen des Fahrzeugs auf einem zuvor registrierten Parkplatz.

  Wenn der Zustand der Straßenoberfläche, des Fahrzeugs oder der Umgebung vom Zustand zum Zeitpunkt der Registrierung abweicht, kann der Parkplatz unter Umständen nicht korrekt erkannt oder die Unterstützung nicht bis zur finalen Parkposition des Fahrzeugs bereitgestellt werden.

• Registrieren Sie in folgenden oder ähnlichen Situationen keinen Parkplatz, da der festgelegte Parkplatz unter Umständen nicht registriert oder später keine Unterstützungsfunktion ausgeführt werden kann.

• Wenn eine Kameralinse verschmutzt oder mit Wassertropfen bedeckt ist
• Wenn es regnet oder schneit
• Wenn die Umgebung dunkel ist (z.B. nachts usw.)

• In folgenden oder ähnlichen Situationen kann ein Parkplatz möglicherweise nicht registriert werden.

• Wenn nicht genügend Platz zwischen der Straße und dem Parkplatz vorhanden ist
• Wenn die Straßenoberfläche im Bereich des Parkplatzes keine Unterschiede aufweist, die das System erkennen kann

• Wenn ein Parkplatz in folgenden oder ähnlichen Situationen registriert wurde, kann die Unterstützung später möglicherweise nicht gestartet werden oder die Einparkunterstützung bis zur registrierten Position ist unter Umständen nicht möglich.

• Wenn Schatten auf den Parkplatz fallen (wenn sich der Parkplatz unter einem Carport befindet usw.)

• Wenn Blätter, Abfall oder andere Gegenstände, die sich bewegen können, auf dem Parkplatz vorhanden sind
• Wenn die Straßenoberfläche um den Parkplatz herum dasselbe sich wiederholende Muster hat (Pflaster usw.)

• In folgenden oder ähnlichen Situationen kann das System unter Umständen keine Unterstützung für das Einparken auf einem registrierten Parkplatz bereitstellen:

• Wenn sich Schatten von Fahrzeugen oder Bäumen auf das Aussehen des Parkplatzes auswirken
• Wenn ein Objekt auf dem registrierten Parkplatz erkannt wird
• Wenn während der Unterstützung ein Fußgänger oder ein vorbeifahrendes Fahrzeug erkannt wird
• Wenn die Fahrzeugposition zum Zeitpunkt des Beginns der Unterstützung von der Position abweicht, an der sich das Fahrzeug bei der Registrierung befand
• Wenn der registrierte Parkplatz aufgrund vorhandener Parkblöcke usw. nicht erreicht werden kann
• Wenn sich die Straßenoberfläche im Bereich um den Parkplatz geändert hat (schlechterer Straßenzustand oder neuer Straßenbelag)
• Wenn die Sonneneinstrahlungsbedingungen von den Bedingungen zum Zeitpunkt der Registrierung abweichen (aufgrund des Wetters oder der Tageszeit)
• Wenn die Sonne direkt in die Kamera scheint, wie z.B. frühmorgens oder abends
• Wenn die Farbe oder Helligkeit der Straßenoberfläche ungleichmäßig ist
• Wenn vorübergehend Licht auf den Parkplatz fällt (Licht eines anderen Fahrzeugs, Sicherheitsbeleuchtung usw.)
• Wenn die Straßenoberfläche um den Parkplatz herum dasselbe sich wiederholende Muster hat
• Wenn ein niedriger Vorsprung auf der Straßenoberfläche in der Nähe des Parkplatzes vorhanden ist
• Wenn sich der Parkplatz an einem Hang befindet
• Wenn eine Kamera mit warmem oder kaltem Wasser in Berührung gekommen ist und die Linse dadurch beschlagen ist
• Wenn eine Kameralinse verschmutzt oder mit Wassertropfen bedeckt ist
• Wenn Zubehör montiert ist, das die Sicht der Kamera behindert

Wenn die Unterstützung während der Registrierung beendet wird, führen Sie die Registrierung erneut durch.

• Wenn bei der Registrierung eines Parkplatzes in der Speicherfunktion die Straßenoberfläche nicht erkannt werden kann, wird "Keine verfügbare Parklücke zum Speichern" angezeigt.
• Stellen Sie bei der Verwendung der Speicherfunktion sicher, dass Sie direkt vor der Stopp-Position anhalten.

  Andernfalls kann der Parkplatz unter Umständen nicht ordnungsgemäß erkannt werden oder es kann keine Unterstützung bis zur finalen Parkposition des Fahrzeugs bereitgestellt werden.

• Verwenden Sie die Speicherfunktion nicht, wenn eine Kamera einem starken Stoß ausgesetzt war oder wenn die Bilder des Panoramasicht-Monitors eine Fehlausrichtung aufweisen.
• Wenn eine Kamera ersetzt wird, ändert sich der Installationswinkel der Kamera.

  In dem Fall müssen Parkplätze, die bereits in der Speicherfunktion registriert wurden, erneut registriert werden.

Fernbedienfunktion

Funktionsbeschreibung

Die Ein- und Ausparkfunktionen können mit einem Smartphone aus der Ferne ausgeführt werden. Darüber hinaus kann auch das Einfahren (vorwärts oder rückwärts) in eine Garage usw.

unterstützt werden.

Einparken mit der Fernbedienfunktion

Die Einparkfunktion kann mit einem Smartphone aus der Ferne bedient werden, wenn der Zielparkplatz erkannt werden kann, während das Fahrzeug in der unmittelbaren Nähe und rechtwinklig zur Mitte des Parkplatzes steht.

Wenn außerdem in Abhängigkeit von den Bedingungen des Parkplatzes usw.

ein Richtungswechsel des Fahrzeugs erforderlich ist, kann die Schaltstellung durch die Assistenzregelung geändert werden.

1. Halten Sie das Fahrzeug so an, dass es sich in der Mitte des Zielparkplatzes befindet.
2. Drücken Sie den Hauptschalter des Advanced Park-Systems und überprüfen Sie, ob ein geeigneter Parkplatz in der Multimedia-Anzeige angezeigt wird.
3. Wählen Sie die Taste und wählen Sie dann [Rechtwinklig/parallel].
4. Wählen Sie die Taste [OK].
5. Verlassen Sie das Fahrzeug und tragen Sie dabei den elektronische Schlüssel und Ihr Smartphone bei sich. Starten Sie dann die Remote Park-App auf dem Smartphone.

Der Erkennungsbereich des elektronischen Schlüssels befindet sich in einem Radius von ca. 3 m um das Fahrzeug.

Wenn sich im Pfad des Fahrzeugs ein Hindernis befindet, beseitigen Sie es, bevor Sie das Fahrzeug einparken. Ein Verkehrskegel kann auch nach dem Verlassen des Fahrzeugs aus dem Weg geräumt werden.

6. Überprüfen Sie von einer Position außerhalb des Fahrzeugs aus den Parkplatz am Bildschirm des Smartphones und wählen Sie dann die Starttaste.

Starten Sie die Ausführung der Fernbedienfunktion, während Sie sich in einem Abstand von ca. 50 cm oder mehr vom Fahrzeug und außerhalb des Pfads des Fahrzeugs befinden.

7. Überprüfen Sie die Sicherheit des Bereichs um das Fahrzeug und streichen Sie kontinuierlich über den Betriebsbereich am Bildschirm des Smartphones. Das Fahrzeug setzt sich in Bewegung und die Einparkunterstützung wird durchgeführt.

Wenn die Bedienung des Bildschirms des Smartphones eingestellt wird, kann die Unterstützung unterbrochen und das Fahrzeug angehalten werden. Die Türen werden automatisch verriegelt, bevor sich das Fahrzeug in Bewegung setzt.

8. Wenn die Parkposition erreicht ist, nachdem das Fahrzeug mit der Feststellbremse gestoppt wurde, wird die Schaltstellung zu P geändert.

   Der Startschalter wird ausgeschaltet und die Türen werden verriegelt.

Auf dem Smartphone wird ein Abschlussbildschirm angezeigt

Die Einparkfunktion kann auch verwendet werden, wenn Hindernisse vorhanden sind

• Wenn die Einparkfunktionen auf einem Parkplatz mit weißen Markierungslinien verwendet wird, kann der Bereich auch dann als Zielparkplatz festgelegt werden, wenn ein Hindernis auf dem Parkplatz vorhanden ist. Dadurch ist es möglich, einen Parkplatz im Inneren des Fahrzeugs festzulegen und vorhandene Hindernisse, wie z.B. einen Verkehrskegel auf einem Behindertenparkplatz, erst nach dem Verlassen des Fahrzeugs aus dem Weg zu räumen.
• Bei der rechtwinkligen Einparkfunktion mit Advanced Park können jeweils 3 Parkplätze auf beiden Seiten des Fahrzeugs (insgesamt 6) erkannt werden. Bei der Verwendung der Fernbedienfunktion kann jedoch nur jeweils 1 Parkplatz auf jeder Seite des Fahrzeugs erkannt werden.

Fahrzeug mit der Fernbedienfunktion vorwärts und rückwärts bewegen

Nachdem das Fahrzeug angehalten wurde, kann mit der Funktion für die Vorwärts- und Rückwärtsbewegung Unterstützung für die Einfahrt des Fahrzeugs in eine Garage usw. bereitgestellt werden.

1. Stellen Sie das Fahrzeug an der Position ab, an der die Unterstützung gestartet werden soll.

2. Drücken Sie den Hauptschalter des Advanced Park-Systems.
3. Wählen Sie und wählen Sie dann [Vorwärts/rückwärts].
4. Wählen Sie [OK].
5. Verlassen Sie das Fahrzeug und tragen Sie dabei den elektronische Schlüssel und Ihr Smartphone bei sich. Starten Sie dann die Remote Park-App auf dem Smartphone.

Der Erkennungsbereich des elektronischen Schlüssels befindet sich in einem Radius von ca. 3 m um das Fahrzeug.

6. Überprüfen Sie von einer Position außerhalb des Fahrzeugs die Fahrtrichtung am Bildschirm des Smartphones und wählen Sie dann die Starttaste.

Starten Sie die Ausführung der Fernbedienfunktion, während Sie sich in einem Abstand von ca. 50 cm oder mehr vom Fahrzeug und außerhalb des Pfads des Fahrzeugs befinden.

Der Erkennungsbereich des elektronischen Schlüssels befindet sich in einem Radius von ca. 3 m um das Fahrzeug.

7. Überprüfen Sie die Sicherheit des Bereichs um das Fahrzeug und streichen Sie kontinuierlich über den Betriebsbereich am Bildschirm des Smartphones. Das Fahrzeug setzt sich in Bewegung und die Einparkunterstützung wird durchgeführt.

Wenn die Bedienung des Bildschirms des Smartphones eingestellt wird, kann die Unterstützung unterbrochen und das Fahrzeug angehalten werden. Nach dem Beginn der Unterstützung ist es jederzeit möglich, die Unterstützung abzubrechen oder die Fahrtrichtung des Fahrzeugs zu ändern.

8. Wählen Sie die Betriebstaste am Bildschirm des Smartphones. Der Startschalter wird ausgeschaltet und die Türen werden automatisch verriegelt.

Auf dem Smartphone wird anschließend ein Abschlussbildschirm angezeigt.

Vor der Verwendung der Fernbedienfunktion

Vor der Verwendung

Führen Sie die folgenden Schritte durch, bevor Sie die Fernbedienfunktion verwenden:

1. Laden Sie die Remote Park-App aus dem App-Store herunter.
2. Stellen Sie den Startschalter auf ON und registrieren Sie das Smartphone als Bluetooth-Gerät im Multimediasystem.

   Ausführliche Informationen zum Registrieren eines Bluetooth-Geräts finden Sie in der "Multimedia Betriebsanleitung".

3. Richten Sie die Remote Park-App ein und registrieren Sie das Fahrzeug.
4. Das registrierte Fahrzeug wird am Bildschirm des Smartphones angezeigt.

Wählen Sie das Fahrzeug aus.

Der Name und das Bild des Fahrzeugs können im Registrierungsbildschirm für neue Fahrzeuge geändert werden.

Fahrzeuge können im Menübildschirm hinzugefügt werden.

Fernbedienfunktion ein/aus

1. Wählen Sie und dann "Advanced Park" in der Multimedia- Anzeige.
2. Wählen Sie "Remote Park", um die Funktion ein-/auszuschalten. (In der Standardeinstellung ist sie aktiviert.)
3. Drücken Sie den Hauptschalter des Advanced Park-Systems.

Wenn der Schalter gedrückt wird, während das System die Unterstützungsfunktion ausausführt, wird die Unterstützung abgebrochen.

4. Wählen Sie die Taste in der Multimedia-Anzeige.

HINWEIS

• Wenn Sie die Fernbedienfunktion verwenden, tragen Sie unbedingt einen elektronischen Schlüssel bei sich.
• Wenn ein elektronischer Schlüssel gemeinsam mit einem Smartphone usw.in der Hand gehalten wird, kann der elektronische Schlüssel unter Umständen nicht erkannt werden.
• Wenn Sie nach der Verwendung der Fernbedienfunktion in das Fahrzeug einsteigen, stellen Sie sicher, dass Sie den elektronischen Schlüssel bei sich tragen und dass alle Türen geschlossen sind.
• Fahrzeuge mit automatischem Einstiegssystem: Nach dem Einsteigen ins Fahrzeug und dem Deaktivieren der Fernbedienfunktion kann der Sitz wieder in die Ausgangsposition gebracht werden, indem der Sicherheitsgurt angelegt oder die Bremse betätigt wird.

  Stellen Sie sicher, dass Sie den elektronischen Schlüssel mit sich führen.

• Wenn der Startschalter ausgeschaltet ist, wenn die Fernbedienfunktion beendet oder abgebrochen wird, werden die Türen automatisch verriegelt. Wenn eine Tür jedoch geöffnet ist, wird sie unter Umständen nicht verriegelt. Überprüfen Sie den Fahrzeugzustand, nachdem die Fernbedienfunktion beendet wurde.
• Wenn die Türen verriegelt werden, nachdem die Fernbedienfunktion beendet oder abgebrochen wurde, kann ein Alarm ertönen, wenn jemand im Fahrzeuginneren erkannt wird.

Situationen, in denen die Funktion unter Umständen nicht ordnungsgemäß ausgeführt werden kann

• Wenn die Funktionen des intelligenten Einstiegs- und Startsystems nicht ordnungsgemäß ausgeführt werden können
• Wenn sich das Fahrzeug in der Nähe einer Neonbeleuchtung befindet

Funkwellen-Interferenzen

Batterieverbrauch des elektronischen Schlüssels

• Wenn die Fernbedienfunktion verwendet wird, wird die Batterie des elektronischen Schlüssels verbraucht, da der elektronische Schlüssel kontinuierlich Funkwellen sendet und empfängt.
• Wenn die Batterie des elektronischen Schlüssels leer ist

Situationen, in denen die Sensoren unter Umständen nicht ordnungsgemäß funktionieren

• Bei der Verwendung der Fernbedienfunktion kann die Sicht im Bereich um das Fahrzeug eingeschränkt sein. Überprüfen Sie Folgendes, bevor Sie die Fernbedienfunktion verwenden.

• Das Fahrzeug und der Bereich um das Fahrzeug sind deutlich sichtbar
• Es befinden sich keine Personen, Tiere oder Objekte im Pfad des Fahrzeugs
• Es kann ein angemessener Abstand zum Fahrzeug eingehalten und die Sicherheit für Sie und andere gewährleistet werden
• Die Vorsichtsmaßnahmen im Bereich um das Fahrzeug werden immer eingehalten und es besteht kein Gefahrenpotenzial
• Sie können die Fernbedienfunktion bei Bedarf sofort abbrechen

Deaktivieren/Anhalten von Advanced Park

Die Unterstützung wird abgebrochen, wenn

In folgenden oder ähnlichen Situationen wird der Betrieb des Advanced Park-Systems abgebrochen.

Da der Betrieb des Systems abgebrochen wurde, starten Sie den Betrieb erneut oder setzen Sie den Einparkvorgang manuell unter Verwendung des Lenkrads fort.

• Der Hauptschalter des Advanced Park-Systems wird gedrückt
• Die Schaltstellung wurde zu P gewechselt
• Die Feststellbremse wird angezogen
• Eine der hinteren Türen wird geöffnet
• Der Sicherheitsgurt des Fahrersitzes wird gelöst
• Die Außenspiegel werden eingeklappt
• TRAC oder VSC wird ausgeschaltet
• TRAC, VSC oder ABS ist in Betrieb
• Der Startschalter wird gedrückt
• Das System stellt fest, dass die Unterstützung in der aktuellen Parkumgebung nicht fortgesetzt werden kann
• Es liegt eine Funktionsstörung im System vor
• Während das Fahrzeug angehalten war, wurde "Abbrechen" in der Multimedia- Anzeige ausgewählt

Die Unterstützung wird angehalten, wenn

In folgenden oder ähnlichen Situationen wird der Betrieb des Advanced Park-Systems unterbrochen.

Die Unterstützung kann wieder gestartet werden, indem die Anweisungen in der Multimedia- Anzeige befolgt werden.

Wenn die Unterstützung unterbrochen ist und die Schaltstellung zweimal bei durchgetretenem Bremspedal geändert wird, wird die Unterstützung in dieser Schaltstellung abgebrochen. Wenn die Unterstützung aber durch die Änderung der Schaltstellung unterbrochen wurde, wird die Unterstützung bereits nach einem einmaligen Wechsel der Schaltstellung abgebrochen.

• Das Lenkrad wird betätigt
• Das Gaspedal ist durchgedrückt
• Die Schaltstellung wurde geändert
• Die Bremssteuerung ist in Betrieb
• Der Kameraschalter wird gedrückt
• PKSB (Einparkunterstützungs- Bremse) und PCS (Pre-Collision- System) sind in Betrieb

Die Fernbedienfunktion wird abgebrochen, wenn

In folgenden oder ähnlichen Situationen wird die Ausführung der Fernbedienfunktion abgebrochen.

Da der Systembetrieb abgebrochen wurde, steigen Sie in das Fahrzeug ein, während Sie den elektronischen Schlüssel bei sich tragen, und parken Sie das Fahrzeug manuell mit dem Lenkrad.

• Wenn eine Bedingung für die Beendigung der Advanced Park-Unterstützung erfüllt ist, mit Ausnahme einer Unterbrechung aufgrund des Öffnens einer Tür oder des Lösens des Fahrersicherheitsgurts
• Wenn die Fernbedienfunktion bei aktiver ferngesteuerter Klimaanlage ausgeführt wird und der Startschalter auf ON gedreht wird, bevor die ferngesteuerte Klimatisierungsfunktion beendet wurde
• Wenn seit dem Start der Fernbedienfunktion 5 Minuten vergangen sind
• Wenn seit dem letzten Bedienvorgang 3 Minuten vergangen sind
• Wenn das Fahrzeug 30 Sekunden lang nicht gefahren werden kann, obwohl am Bildschirm des Smartphones versucht wird, das Fahrzeug zu fahren
• Wenn die Betriebstaste am Bildschirm des Smartphones ausgewählt wird
• Wenn die Remote Park-App zwangsweise geschlossen wird
• Wenn sich das Fahrzeug an einem steilen Hang befindet
• Wenn ein elektronischer Schlüssel im Fahrzeuginneren erkannt wird, während die Ausführung der Fernbedienfunktion unterbrochen ist
• Wenn die Umgebungstemperatur - 10ºC (14ºF) oder weniger beträgt

Die Fernbedienfunktion wird unterbrochen, wenn

In folgenden oder ähnlichen Situationen wird die Unterstützung unterbrochen.

• Wenn die Bluetooth-Kommunikation zwischen Smartphone und Multimediasystem abbricht
• Wenn die kontinuierliche Bedienung des Smartphones unterbrochen wird
• Wenn die Remote Park-App in den Hintergrund gedrängt wird (bei einem eingehenden Anruf, beim Drücken der Home-Taste usw.)
• Wenn der elektronische Schlüssel nicht erkannt wird
• Wenn ein Hindernis in der Bewegungsrichtung des Fahrzeugs vorhanden ist
• Wenn das Fahrzeug bedient wird, während es von der Unterstützung gefahren wird
• Wenn der intelligente Schlüssel verwendet wird, während das Fahrzeug von der Unterstützung gefahren wird
• Wenn eine Tür entriegelt wird, während das Fahrzeug von der Unterstützung gefahren wird
• Wenn eine Tür geöffnet wird, während das Fahrzeug gefahren wird

Ändern der Einstellungen des Advanced Park-Systems

Wählen Sie in der Multimedia- Anzeige und wählen Sie dann "Advanced Park".

Remote Park

Die Fernbedienfunktion kann ein-/ausgeschaltet werden.

Geschwindigkeitsprofil

Die Geschwindigkeit, mit der das Fahrzeug während der Unterstützung bewegt wird, kann festgelegt werden.

Diese Einstellung kann nicht geändert werden, wenn ein Parkplatz in der Speicherfunktion registriert wird.

Erkennungsbereich

Der Abstand zu Objekten, der bei der Ausführung der Unterstützung eingehalten werden soll, kann festgelegt werden.

Einpark- methode

Die bevorzugte Einparkrichtung, die angezeigt wird, wenn auf einem Parkplatz das rechtwinklige (vorwärts/rückwärts) und das parallele Einparken möglich sind, kann festgelegt werden.

Einparkrichtung

Die bevorzugte Einparkrichtung, die angezeigt wird, wenn auf einem Parkplatz das rechtwinklige (vorwärts/rückwärts) Einparken möglich ist, kann ausgewählt werden.

Ausparkrichtung:Rechtw.

Die bevorzugte Ausparkrichtung, die angezeigt wird, wenn auf einem Parkplatz das Vorwärts- oder Rückwärtsausparken nach links oder rechts möglich ist, kann ausgewählt werden.

Ausparkrichtung:Par.

Die bevorzugte Ausparkrichtung, die angezeigt wird, wenn auf einem parallelen Parkplatz das Ausparken nach links oder rechts möglich ist, kann ausgewählt werden.

Parkansicht

Der Anzeigewinkel des Kamerabilds bei der Verwendung der rechtwinkligen Einparkfunktion (vorwärts/rückwärts) und der parallelen Einparkfunktion kann festgelegt werden.

Ausparkansicht

Der Anzeigewinkel des Kamerabilds bei der Verwendung der rechtwinkligen Ausparkfunktion (vorwärts/rückwärts) und der parallelen Ausparkfunktion kann festgelegt werden.

Anpassen des Einparkpfads

Der Kurs bei der Ausführung der Einparkunterstützung kann nach innen und außen angepasst werden.

Wenn die Reifen abgenutzt sind, kann der Pfad des Fahrzeugs versetzt zur Mitte des Parkplatzes verlaufen. Verwenden Sie in diesem Fall diese Einstellung, um den Einparkkurs anzupassen.

Anpassen der Straßenbreite

Wenn die Einparkunterstützung gestartet wird, kann die Größe der Seitwärtsbewegung angepasst werden, die ausgeführt wird, während sich das Fahrzeug vorwärts bewegt.

Anpassen der Parkposition (vorwärts)

Die Position, an der der rechtwinklige Einparkvorgang (vorwärts/rückwärts) abgeschlossen wird, kann angepasst werden. (Außer bei Verwendung der Speicherfunktion.)

Anpassen der Parkposition (rückwärts)

Die Position, an der der rechtwinklige Einparkvorgang (vorwärts/rückwärts) abgeschlossen wird, kann angepasst werden. (Außer bei Verwendung der Speicherfunktion.)

Einstellung für Heckzubehör

Wenn am Heck des Fahrzeugs Zubehör, wie z.B. eine Anhängekupplung, montiert wurde, kann die Länge der Fahrzeugrückseite angepasst werden, um Zusammenstöße mit Objekten am  Heck des Fahrzeugs zu vermeiden.

Registrierten Parkplatz löschen

Die in der Speicherfunktion registrierten Parkplätze können gelöscht werden.

Die Parkplatzinformationen können nicht gelöscht werden, wenn die Unterstützung ausgeführt wird oder wenn Parkplatzinformationen in der Speicherfunktion registriert werden.

PosiÄndern der Einstellungen der Remote Park-App

Warntöne des Toyota Einparkhilfe- Sensors EIN/AUS (Smartphone- Einstellung)

Die Warntöne des Toyota Einparkhilfe- Sensors in der Smartphone-Anwendung können mit der Remote Park-App ein-/ausgeschaltet werden.

Einstellen der Lautstärke der Warntöne des Toyota Einparkhilfe- Sensors (Smartphone-Einstellung)

Die Lautstärke der Warntöne des Toyota Einparkhilfe-Sensors in der Smartphone-Anwendung kann mit der Remote Park-App eingestellt werden.

Angezeigte Meldungen des Advanced Park-Systems

Der Betriebsstatus, die Unterstützungsausführung usw. von Advanced Park werden in der Multimedia-Anzeige angezeigt. Wenn eine Meldung angezeigt wird, führen Sie die erforderlichen Maßnahmen entsprechend den angezeigten Inhalten durch.

Wenn "Keine verfügbare Parklücke" angezeigt wird

Bewegen Sie das Fahrzeug zu einer Position, an der ein Parkplatz oder Parkplatzmarkierungen erkannt werden können.

Wenn "Im aktuellen Zustand nicht verfügbar" angezeigt wird

Bewegen Sie das Fahrzeug zu einer anderen Position und verwenden Sie das System.

Wenn "Platz zum Verlassen zu gering" angezeigt wird

Die parallele Ausparkfunktion kann nicht verwendet werden, da z.B. der Abstand zwischen Ihrem Fahrzeug und den vor oder hinter Ihrem Fahrzeug geparkten Fahrzeugen gering ist oder weil ein Objekt in Ausparkrichtung vorhanden ist usw.

Überprüfen Sie die Bedingungen des Bereichs um Ihr Fahrzeug und parken Sie manuell aus.

Wenn "Geschwindigk. kann nicht kontrolliert werden" angezeigt wird

Das System hat festgestellt, dass es die Geschwindigkeit des Fahrzeugs nicht anpassen kann, wenn das System in einem Bereich mit einem starken Gefälle oder Anstieg verwendet wird, und hat die Unterstützung abgebrochen.

Verwenden Sie das System auf einem ebenen Untergrund.

Wenn "Hindernis erkannt" angezeigt wird

Die Notbremse wurde betätigt und die Unterstützung wurde unterbrochen.

Überprüfen Sie die Bedingungen des umgebenden Bereichs. Um die Unterstützung fortzusetzen, wählen Sie die Taste "Start" in der Multimedia-Anzeige.

Wenn "Keine verfügbare Parklücke zum Speichern" angezeigt wird

Diese Meldung wird angezeigt, wenn auf einem Parkplatz ausgewählt wird, der nicht erkannt werden kann.

Verwenden Sie das System auf einem Parkplatz, an dem Unterschiede in der Straßenoberfläche erkannt werden können.

Snow-Modus

Der Snow-Modus kann beim Fahren auf rutschigen Straßenoberfläche, z.B. bei Schnee, ausgewählt werden, um das Fahrverhalten an die Bedingungen anzupassen.

Systembetrieb

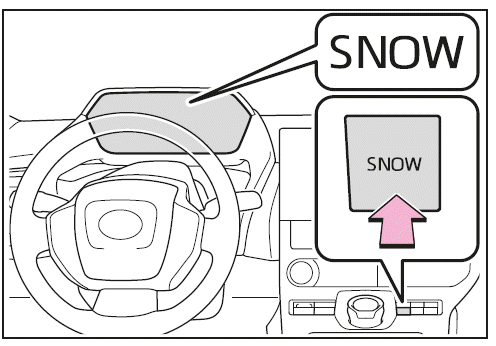

Drücken Sie den Schalter des Snow- Modus.

Wenn der Schalter gedrückt wird, wird der Snow-Modus aktiviert und die Kontrollleuchte des Snow-Modus in der Multi-Informationsanzeige leuchtet auf. Wenn der Schalter erneut gedrückt wird, erlischt die Kontrollleuchte des Snow-Modus.

Automatische Deaktivierung des Snow- Modus

Der Snow-Modus wird automatisch deaktiviert, wenn der Startschalter ausgeschaltet oder der Regenerationsschub ausgewählt wird.

Wenn der Snow-Modus nicht verfügbar ist

Wenn der Regenerationsschub ausgewählt ist, kann nicht zum Snow-Modus gewechselt werden.
