2021-2026 Toyota bZ4X Betriebsanleitung: Kinderrückhaltesysteme

Bei der Installation eines Kinderrückhaltesystems im Fahrzeug sind verschiedene Vorsichtsmaßnahmen zu berücksichtigen.

Zudem müssen die unterschiedlichen Arten von Kinderrückhaltesystemen und die verschiedenen Methoden für den Einbau, die in dieser Anleitung beschrieben werden, beachtet werden.

• Verwenden Sie ein Kinderrückhaltesystem für Kinder, die nicht ordnungsgemäß mit einem Sicherheitsgurt des Fahrzeugs gesichert werden können. Bauen Sie das Kinderrückhaltesystem im Interesse der Sicherheit des Kindes auf dem Rücksitz ein. Befolgen Sie unbedingt die Einbauhinweise in der Bedienungsanleitung, die mit dem Rückhaltesystem mitgeliefert wurde.
• Die Verwendung eines Original- Kinderrückhaltesystems von Toyota wird empfohlen, da dieses mehr Sicherheit im Fahrzeug bietet.

  Original-Kinderrückhaltesysteme von Toyota wurden speziell für Toyota-Fahrzeuge konzipiert.

  Sie können bei einem Toyota- Händler erworben werden.

Inhaltsübersicht

Merkpunkte

Verwendung eines Kinderrückhaltesystems

Kompatibilität von Kinderrückhaltesy stemen für jede Sitzposition

Einbaumethode für Kinderrückhaltesysteme

• Befestigung mit Sicherheitsgurt
• Befestigt mit unterer ISOFIX-Verankerung
• Verwenden einer Verankerung für den oberen Haltegurt

Merkpunkte

• Priorisieren und beachten Sie die Warnungen sowie die rechtlichen Bestimmungen und Regelungen für Kinderrückhaltesysteme.
• Verwenden Sie ein Kinderrückhaltesystem, bis das Kind groß genug ist, die regulären Sicherheitsgurte des Fahrzeugs anzulegen.
• Wählen Sie ein Kinderrückhaltesystem, das für Alter und Körpergröße des Kinds geeignet ist.
• Beachten Sie, dass nicht jedes Kinderrückhaltesystem in jedes Fahrzeug eingebaut werden kann.

  Überprüfen Sie vor der Verwendung oder dem Kauf eines Kinderrückhaltesystems die Eignung des Kinderrückhaltesystems für die Sitzpositionen.

WARNUNG

Wenn ein Kind im Fahrzeug mitfährt

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.

• Für einen wirksamen Schutz bei Unfällen oder scharfem Bremsen müssen Kinder mit einem geeigneten Sicherheitsgurt oder einem ordnungsgemäß montierten Kinderrückhaltesystem im Fahrzeug gesichert werden. Hinweise zum Einbau finden Sie in der Bedienungsanleitung des Kinderrückhaltesystems. Allgemeine Einbauhinweise finden Sie in diesem Handbuch.
• Toyota empfiehlt die Verwendung eines den gesetzlichen Normen sowie dem Gewicht und Alter des Kindes entsprechenden Kinderrückhaltesystems, das auf dem Rücksitz montiert wird. Unfallstatistiken belegen, dass auf den Rücksitzen ordnungsgemäß gesicherte Kinder sicherer sind als auf den Vordersitzen.
• Das Halten von Kindern in den Armen kann ein Kinderrückhaltesystem keinesfalls ersetzen. Bei einem Unfall kann das Kind gegen die Frontscheibe geschleudert werden oder zwischen der Person, die das Kind hält, und anderen Fahrzeugteilen eingeklemmt werden.

Umgang mit dem Kinderrückhaltesystem

Wenn das Kinderrückhaltesystem nicht ordnungsgemäß fixiert ist, können das Kind oder andere Insassen bei abruptem Bremsen, plötzlichem Spurwechsel oder einem Aufprall lebensgefährlich verletzt werden.

• Wenn das Fahrzeug bei einem Unfall einem starken Stoß usw. ausgesetzt ist, kann das Kinderrückhaltesystem Beschädigungen davontragen, die mit bloßem Auge nicht sichtbar sind. In solchen Fällen darf das Rückhaltesystem nicht weiterverwendet werden.
• In Abhängigkeit vom Kinderrückhaltesystem kann der Einbau schwierig oder sogar unmöglich sein. Überprüfen Sie in solchen Fällen, ob das Kinderrückhaltesystem für den Einbau im Fahrzeug geeignet ist.  Halten Sie beim Einbau die Bestimmungen und Anweisungen ein, die in den Hinweisen zur Befestigungsmethode des Kinderrückhaltesystems in dieser Anleitung sowie in der mit dem Kinderrückhaltesystem mitgelieferten Bedienungsanleitung enthalten sind.
• Sichern Sie das Kinderrückhaltesystem auch dann ordnungsgemäß auf dem Sitz, wenn es nicht verwendet wird.

  Bewahren Sie das Kinderrückhaltesystem niemals ungesichert in der Fahrgastzelle auf.

• Falls das Kinderrückhaltesystem gelöst werden muss, entfernen Sie es aus dem Fahrzeug, oder bewahren Sie es sicher im Gepäckraum auf.

Verwendung eines Kinderrückhaltesystems

Einbau eines Kinderrückhaltesystems auf dem Beifahrersitz

Bauen Sie Kinderrückhaltesysteme im Interesse der Sicherheit des Kindes auf den Rücksitzen ein. Wenn es sich nicht vermeiden lässt, ein Kinderrückhaltesystem auf dem Beifahrersitz zu montieren, stellen Sie den Sitz folgendermaßen ein und bringen Sie dann das Kinderrückhaltesystem an:

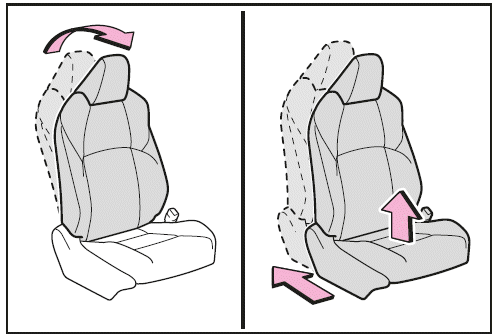

• Stellen Sie die Sitzlehne in die aufrechte Position.

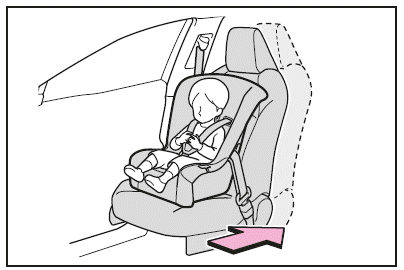

Wenn beim Einbau eines nach vorne gerichteten Kindersitzes der Kindersitz nicht an der Rücklehne anliegt, verstellen Sie die Rücklehne so weit, bis ein Kontakt zum Kindersitz besteht.

• Schieben Sie den Vordersitz vollständig nach hinten.
• Stellen Sie die Sitzhöhe in die oberste Position.
• Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems behindert und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls die Kopfstütze in die höchste Position.

WARNUNG

Verwendung eines Kinderrückhaltesystems

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.

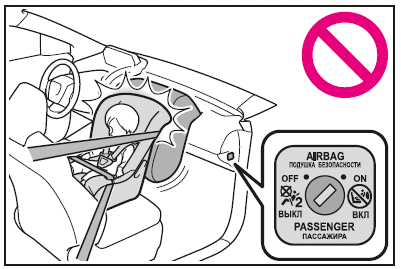

• Verwenden Sie nie ein nach hinten gerichtetes Kinderrückhaltesystem auf dem Beifahrersitz, wenn der manuelle Airbag-Ein/Aus-Schalter eingeschaltet ist. Bei einem Unfall kann der sich schlagartig aufblasende vordere Beifahrer-Airbag Kinder lebensgefährlich verletzen.

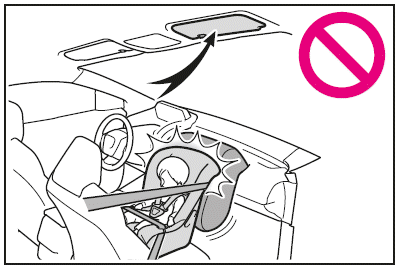

• An der Sonnenblende der Beifahrerseite befindet sich ein Warnetikett mit dem Hinweis, dass die Befestigung eines nach hinten gerichteten Kinderrückhaltesystems auf dem Beifahrersitz verboten ist.

  Ausführliche Informationen zu diesem/n Warnetikett(en) finden Sie in der folgenden Abbildung.

WARNUNG

• Montieren Sie ein nach vorn gerichtetes Kinderrückhaltesystem nur dann auf dem Vordersitz, wenn sich dies nicht vermeiden lässt. Bei Verwendung eines nach vorn gerichteten Kinderrückhaltesystems auf dem Beifahrersitz muss der Sitz immer ganz nach hinten geschoben werden. Wird dies nicht beachtet, kann es zu lebensgefährlichen Verletzungen kommen, falls die Airbags auslösen (aufgeblasen werden).

• Lassen Sie nie zu, dass ein Kind den Kopf oder ein anderes Körperteil gegen die Tür oder den Sitzbereich, die vordere und hintere Dachsäule oder die Dachlängsträger lehnt, aus der sich die SRS-Seiten- bzw. SRS-Kopf-Seiten-Airbags entfalten, und zwar auch dann nicht, wenn das Kind durch ein Kinderrückhaltesystem gesichert ist. Andernfalls kann der sich entfaltende SRSSeiten- bzw. SRS-Kopf-Seiten-Airbag dem Kind lebensgefährliche Verletzungen zufügen.

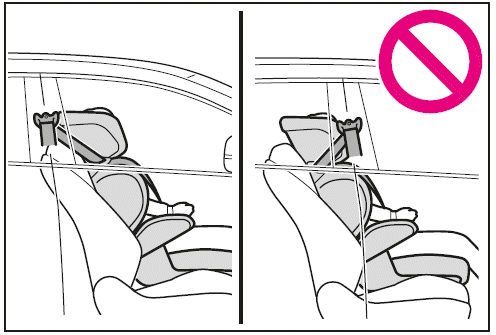

• Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals ferngehalten werden, darf aber auch nicht von der Schulter abrutschen.
• Verwenden Sie ein für das Alter und das Gewicht des Kindes geeignetes Kinderrückhaltesystem und montieren Sie dieses auf dem Rücksitz.

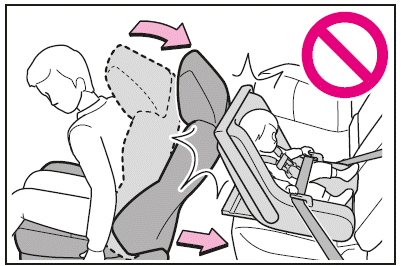

• Falls der Fahrersitz gegen das Kinderrückhaltesystem stößt und dessen ordnungsgemäße Befestigung verhindert, befestigen Sie das Kinderrückhaltesystem auf dem rechten Rücksitz (Fahrzeuge mit Linkslenkung) bzw. auf dem linken Rücksitz (Fahrzeuge mit Rechtslenkung)

Kompatibilität von Kinderrückhaltesystemen für jede Sitzposition

• Kompatibilität von Kinderrückhaltesystemen für jede Sitzposition

Die Kompatibilität der einzelnen Sitzpositionen mit Kinderrückhaltesystemen   gibt die Art der Kinderrückhaltesysteme, die verwendet werden können, und die möglichen Sitzpositionen für den Einbau anhand von Symbolen an.

Darüber hinaus kann das empfohlene Kinderrückhaltesystem, das für Ihr Kind geeignet ist, ausgewählt werden. Alternativ dazu können Sie sich in der [Empfehlungsübersicht für Kinderrückhaltesysteme] über empfohlene Kinderrückhaltesysteme informieren.

Überprüfen Sie das ausgewählte Kinderrückhaltesystem sowie die unter [Vor der Bestimmung der Kompatibilität der einzelnen Sitzpositionen mit Kinderrückhaltesystemen] angegebenen Punkte.

Vor der Bestimmung der Kompatibilität der einzelnen Sitzpositionen mit Kinderrückhaltesystemen

1. Überprüfen Sie die Standards für Kinderrückhaltesysteme.

   Verwenden Sie ein Kinderrückhaltesystem, das der Norm UN (ECE) R44*1 oder UN (ECE) R129*1, 2 entspricht.

   Die folgenden Zulassungszeichen sind an konformen Kinderrückhaltesystemen angebracht.

   Überprüfen Sie, ob am Kinderrückhaltesystem ein Zulassungszeichen vorhanden ist.

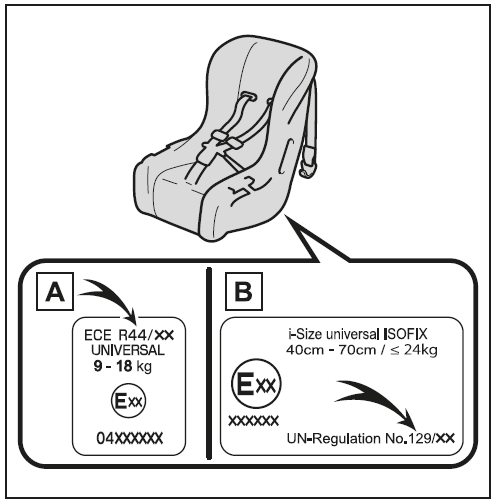

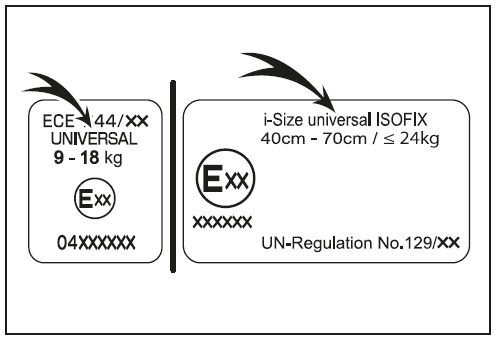

Beispiel für die angezeigte Regulierungsnummer

1. Zulassungszeichen UN (ECE)

R44*3

Der zulässige Gewichtsbereich der Kinder für das Zulassungszeichen UN (ECE) R44 wird angegeben.

2. Zulassungszeichen UN (ECE)

R129*3

Der zulässige Größen- und Gewichtsbereich der Kinder für das Zulassungszeichen UN (ECE) R129 wird angegeben.

2. Überprüfen Sie die Kategorie des Kinderrückhaltesystems.

   Prüfen Sie das Zulassungszeichen des Kinderrückhaltesystems, um eine der folgenden Kategorien zu ermitteln, für die das Kinderrückhaltesystem geeignet ist.

   Wenn Sie sich nicht sicher sind, ziehen Sie die Bedienungsanleitung des Kinderrückhaltesystems zurate oder wenden Sie sich an den Händler, bei dem Sie das Kinderrückhaltesystem erworben haben.

• "universell"
• "semi-universell"
• "eingeschränkt"
• "fahrzeugspezifisch"

*1: UN (ECE) R44 und UN (ECE) R129 sind UN-Richtlinien für Kinderrückhaltesysteme.

*2: Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außerhalb der EU nicht erhältlich.

*3: Das angezeigte Zeichen kann in Abhängigkeit vom Produkt variieren.

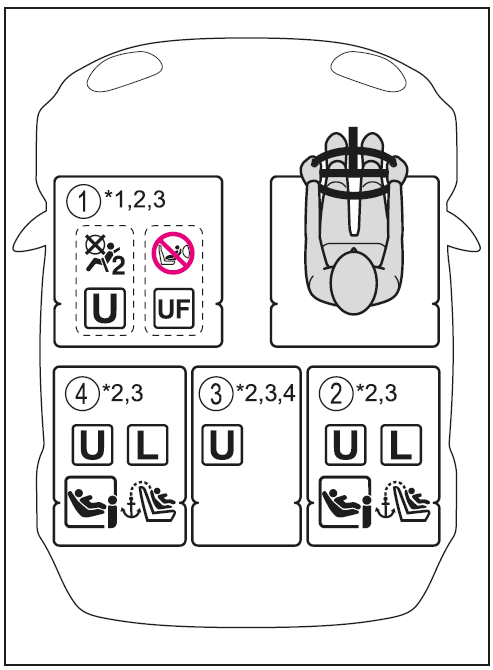

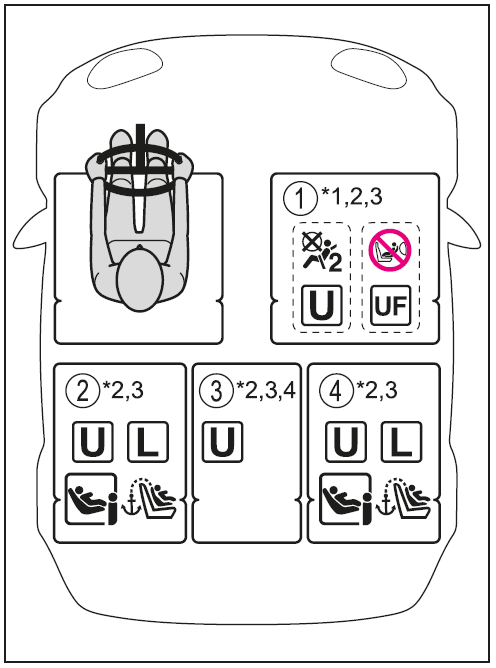

Kompatibilität der einzelnen Sitzpositionen mit Kinderrückhaltesystemen

• Fahrzeuge mit Linkslenkun

• Fahrzeuge mit Rechtslenkung

Deaktivierung des Beifahrer-Airbags.

Aktivierung des Beifahrer-Airbags.

Verwenden Sie nie ein nach hinten gerichtetes Kinderrückhaltesystem auf dem Beifahrersitz, wenn der manuelle Airbag-Ein/Aus-Schalter eingeschaltet ist.

Geeignet für die Kategorie "universell" von Kinderrückhaltesystemen, die mit dem Sitzgurt befestigt werden.

Geeignet für nach vorne gerichtete Kinderrückhaltesysteme der Kategorie "universell", die mit dem Sicherheitsgurt befestigt werden.

Geeignet für empfohlene Kinderrückhaltesysteme, die in der Empfehlungsübersicht für Kinderrückhaltesysteme aufgeführt sind

Geeignet für i-Size- und ISOFIXKinderrückhaltesysteme.

Umfasst einen Verankerungspunkt für den oberen Haltegurt.

*1: Schieben Sie den Vordersitz vollständig nach hinten. Wenn die Höhe des Beifahrersitzes eingestellt werden kann, bewegen Sie ihn in die höchste Position.

*2: Stellen Sie die Sitzlehne in die aufrechte Position. Wenn beim Einbau eines nach vorne gerichteten Kindersitzes der Kindersitz nicht an der Rücklehne anliegt, verstellen Sie die Rücklehne so weit, bis ein Kontakt zum Kindersitz besteht.

*3: Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrückhaltesystems behindert und demontiert werden kann, entfernen Sie sie.

Bringen Sie andernfalls die Kopfstütze in die höchste Position.

*4: Nicht geeignet für Kinderrückhaltesysteme mit Stütze.

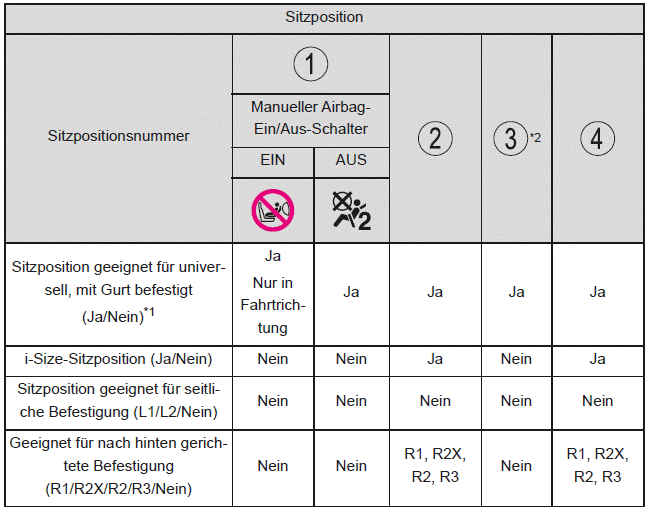

Informationen zum Einbau von Kinderrückhaltesystemen

*1: Alle Universalkategorien (Gruppe 0, 0+, I, II und III).

*2: Nicht geeignet für Kinderrückhaltesysteme mit Stütze.

Toyota empfiehlt die Verwendung der Sitzpositionen (2) und (4) .

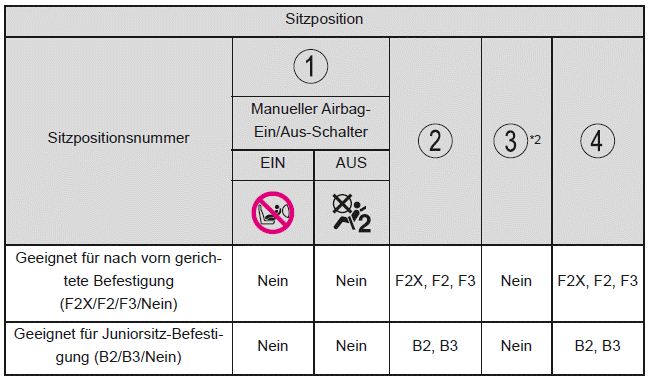

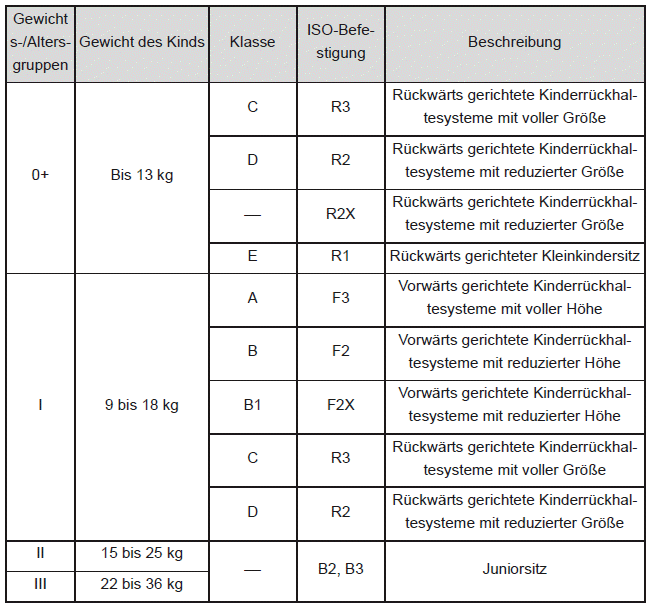

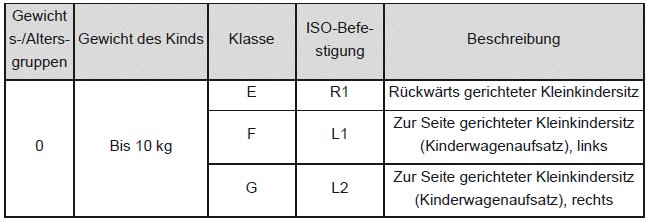

ISOFIX-Kinderrückhaltesysteme werden in verschiedene "Befestigungsarten" unterteilt.

Das Kinderrückhaltesystem kann in den Sitzpositionen mit den in der obigen Tabelle angegebenen "Befestigungsarten" verwendet werden. Informationen zu den "Befestigungsarten" finden Sie in der folgenden Tabelle.

Wenn Ihr Kinderrückhaltesystem keine "Befestigungsart" hat (oder wenn Sie keine Informationen in der folgenden Tabelle finden), informieren Sie sich bitte in der "Fahrzeugliste" des Kinderrückhaltesystems über die Eignung des Systems oder wenden Sie sich an den Händler Ihres Kindersitzes.

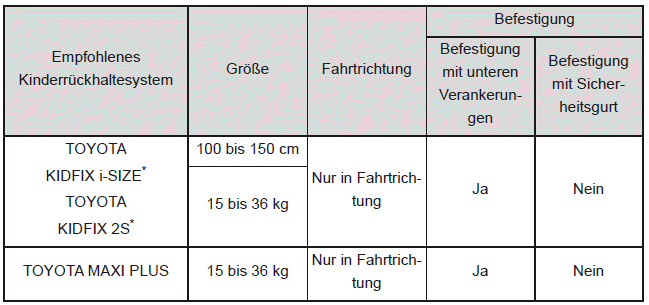

Informationen über empfohlene Kinderrückhaltesysteme

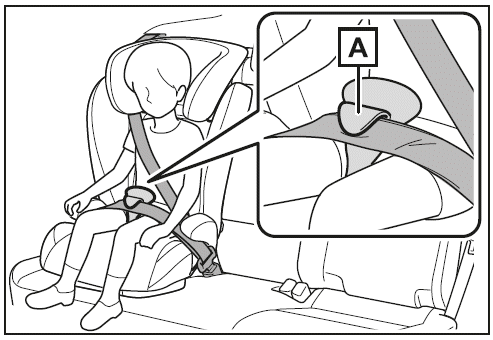

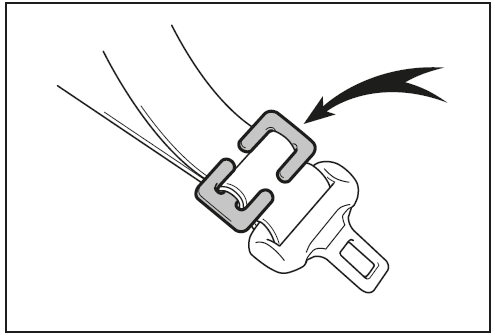

*: Stellen Sie sicher, dass der Sicherheitsgurt durch den SecureGuard geführt wird.

Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außerhalb der EU und Großbritanniens nicht erhältlich.

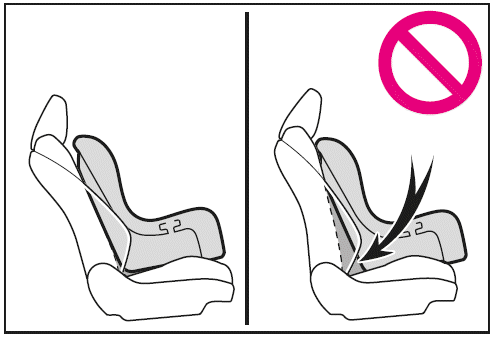

Beim Befestigen mancher Kinderrückhaltesysteme auf dem Rücksitz können mitunter die Sicherheitsgurte neben dem Kinderrückhaltesystem nicht ordnungsgemäß verwendet werden, ohne dass sich das Kinderrückhaltesystem und der Gurt gegenseitig stören oder die Wirksamkeit des Sicherheitsgurts beeinträchtigt wird. Achten Sie darauf, dass Ihr Sicherheitsgurt eng über Ihre Schulter und bis hinunter zu Ihren Hüften geführt wird. Wenn dies nicht der Fall ist oder wenn der Gurt und das Kinderrückhaltesystem sich gegenseitig stören, setzen Sie sich um. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.

• Stellen Sie beim Einbau des Kinderrückhaltesystems auf den Rücksitzen den Vordersitz so ein, dass das Kind oder das Kinderrückhaltesystem nicht behindert wird.
• Wenn beim Einbau eines Kindersitzes die Rücklehne im Weg ist, wenn der Sitz in das Trägerelement eingesetzt wird, stellen Sie die Rücklehne so weit nach hinten, dass der Einbau des Sitzes nicht behindert wird.
• Wenn die Schulterverankerung des Sicherheitsgurts über die Gurtführung des Kindersitzes hinausragt, verschieben Sie das Sitzkissen nach vorn.

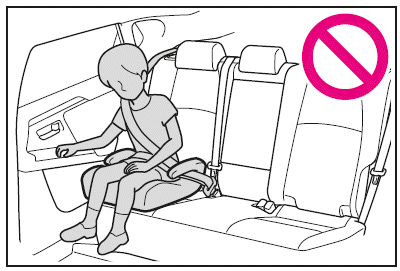

• Wenn bei der Verwendung eines Juniorsitzes sich das Kind im Kinderrückhaltesystem in einer extrem aufrechten Position befindet, stellen Sie die Rücklehne auf eine bequemere Position ein. Und wenn die Schulterverankerung des Sicherheitsgurts über die Gurtführung des Kindersitzes hinausragt, verschieben Sie das Sitzkissen nach vorn.

Wenn Sie das Kinderrückhaltesystem mit SecureGuard verwenden, ist sicherzustellen, dass der Hüftgurt in SecureGuard eingeführt wird, (A) wie in der Abbildung beschrieben.

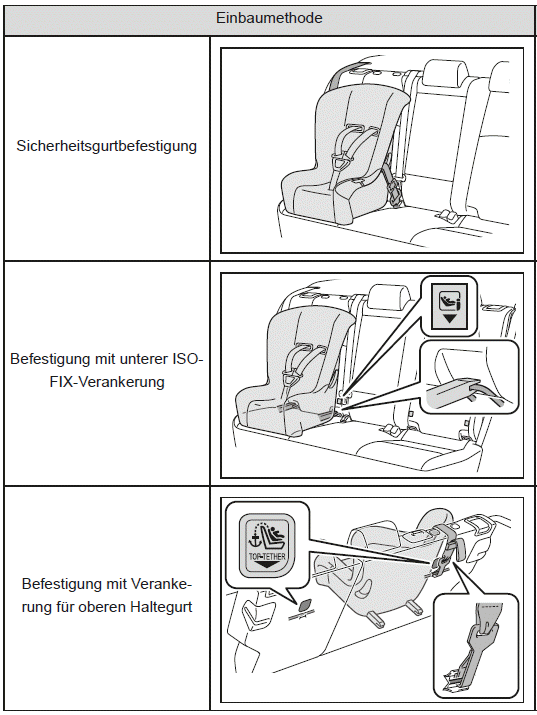

Einbaumethode für Kinderrückhaltesysteme

Informieren Sie sich in der mit dem Kinderrückhaltesystem mitgelieferten Bedienungsanleitung über den Einbau des Kinderrückhaltesystems.

Sicherheitsgurtbefestigung

Befestigung mit Verankerung für oberen Haltegurt

Befestigung mit unterer ISOFIX- Verankerung

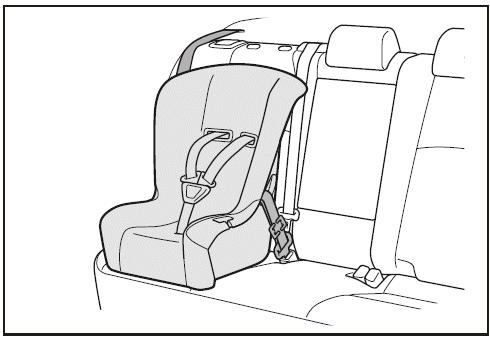

Befestigung des Kinderrückhaltesystems mit einem Sicherheitsgurt

Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt

Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.

Wenn das betreffende Kinderrückhaltesystem nicht zur Kategorie "universell" zählt (oder wenn die erforderlichen Informationen nicht in der Tabelle vorhanden sind), informieren Sie sich in der vom Hersteller des Kinderrückhaltesystems bereitgestellten "Fahrzeugliste" über die verschiedenen möglichen Einbaupositionen oder erfragen Sie die Kompatibilität beim Händler, von dem Sie den Kindersitz erworben haben.

1. Wenn das Kinderrückhaltesystem auf dem Beifahrersitz montiert werden muss, finden Sie   Hinweise für die Einstellung des Beifahrersitzes.
2. Stellen Sie die Sitzlehne in die aufrechte Position. Wenn beim Einbau eines nach vorne gerichteten Kindersitzes der Kindersitz nicht an der Rücklehne anliegt, verstellen Sie die Rücklehne so weit, bis ein Kontakt zum Kindersitz besteht.
3. Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrückhaltesystems behindert und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls die Kopfstütze in die höchste Position.

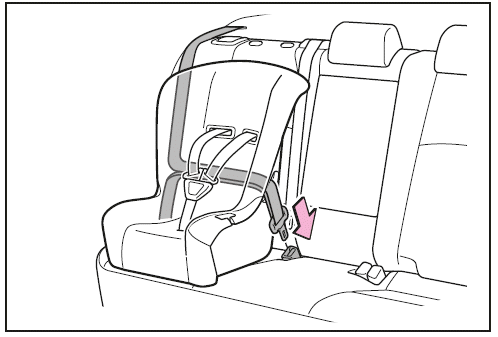

4. Führen Sie den Sicherheitsgurt durch das Kinderrückhaltesystem, und rasten Sie die Schlosszunge im Gurtschloss ein. Stellen Sie sicher, dass der Gurt nicht verdreht ist.

   Befestigen Sie den Sicherheitsgurt gemäß den Anweisungen in der mit dem Kinderrückhaltesystem mitgelieferten Bedienungsanleitung.

5. Wenn Ihr Kinderrückhaltesystem nicht mit einer Verriegelungsvorrichtung (einer Gurtschlossfunktion) ausgerüstet ist, sichern Sie das Kinderrückhaltesystem mit einem Halteclip.

6. Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um sicherzustellen, dass es fest in der Position eingerastet ist.

Ausbauen eines mit dem Sicherheitsgurt befestigten Kinderrückhaltesystems

Drücken Sie die Entriegelungstaste des Gurtschlosses und rollen Sie den Sicherheitsgurt vollständig ein.

Beim Lösen des Gurtschlosses kann sich das Kinderrückhaltesystem bedingt durch die Federkraft des Sitzpolsters ruckartig nach oben bewegen. Halten Sie das Kinder rückhaltesystem fest, wenn Sie das Gurtschloss lösen.

Da sich der Sicherheitsgurt automatisch aufrollt, bringen Sie ihn langsam in die eingerollte Position.

Montage eines Kinderrückhaltesystems

Zum Befestigen eines Kinderrückhaltesystems benötigen Sie unter Umständen einen Halteclip. Befolgen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kinderrückhaltesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb erwerben: Halteclip für Kinderrückhaltesystem

WARNUNG

Montage eines Kinderrückhaltesystems

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.

• Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der Gurt um den Hals eines Kindes legt, kann das Kind ersticken oder andere lebensgefährliche bzw. tödliche Verletzungen davontragen. Wenn das Gurtschloss in einem solchen Fall nicht entriegelt werden kann, sollte der Gurt mit einer Schere durchtrennt werden.
• Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und der Gurt nicht verdreht ist.
• Schütteln Sie das Kinderrückhaltesystem nach links und rechts sowie nach vorn und hinten, um sicherzustellen, dass es fest eingebaut ist.
• Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
• Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals ferngehalten werden, darf aber auch nicht von der Schulter abrutschen.
• Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Einbauanleitungen.

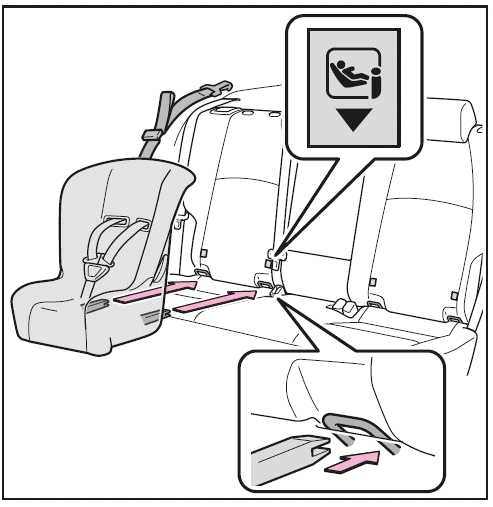

Mit unterer ISOFIX-Verankerung befestigtes Kinderrückhaltesystem

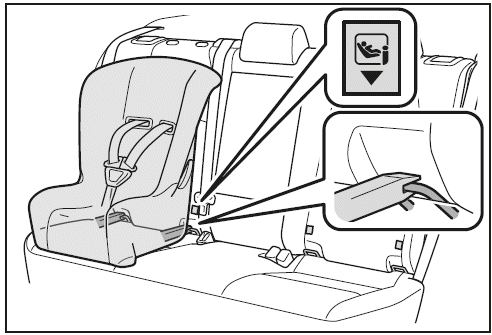

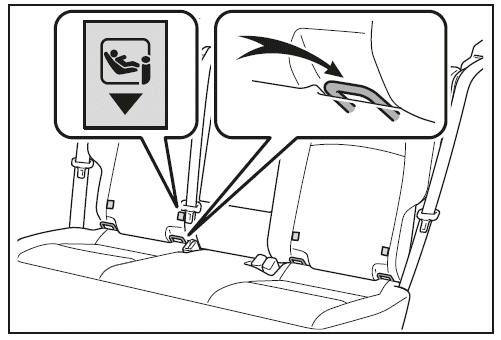

Untere ISOFIX-Verankerungen (ISOFIX-Kinderrückhaltesystem)

Die unteren Verankerungen stehen für die äußeren Rücksitze zur Verfügung.

(An den Sitzen weisen Markierungen mit Kindersitzsymbolen auf die Lage der Verankerungen hin.)

Einbau mit unterer ISOFIX-Verankerung (ISOFIX-Kinderrückhaltesystem)

Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.

Wenn das betreffende Kinderrückhaltesystem nicht zur Kategorie "universell" zählt (oder wenn die erforderlichen Informationen nicht in der Tabelle vorhanden sind), informieren Sie sich in der vom Hersteller des Kinderrückhaltesystems bereitgestellten "Fahrzeugliste" über die verschiedenen möglichen Einbaupositionen oder erfragen Sie die Kompatibilität beim Händler, von dem Sie den Kindersitz erworben haben.

1. Stellen Sie die Sitzlehne in die aufrechte Position. Wenn beim Einbau eines nach vorne gerichteten Kindersitzes der Kindersitz nicht an der Rücklehne anliegt, verstellen Sie die Rücklehne so weit, bis ein Kontakt zum Kindersitz besteht.
2. Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrückhaltesystems behindert und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls die Kopfstütze in die höchste Position.
3. Prüfen Sie die Positionen der exklusiven Befestigungen und bringen Sie das Kinderrückhaltesystem am Sitz an.

Die Stangen werden im freien Bereich zwischen Sitzkissen und Sitzlehne eingebaut.

4. Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um sicherzustellen, dass es fest in der Position eingerastet ist.

WARNUNG

Montage eines Kinderrückhaltesystems

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.

• Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
• Werden zum Befestigen eines Kinderrückhaltesystems die unteren Verankerungspunkte verwendet, ist sicherzustellen, dass sich keine Fremdkörper in der Nähe der Verankerungspunkte befinden und der Sicherheitsgurt nicht hinter dem Kinderrückhaltesystem eingeklemmt ist.
• Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Einbauanleitungen.

Verwenden einer Verankerung für den oberen Haltegurt

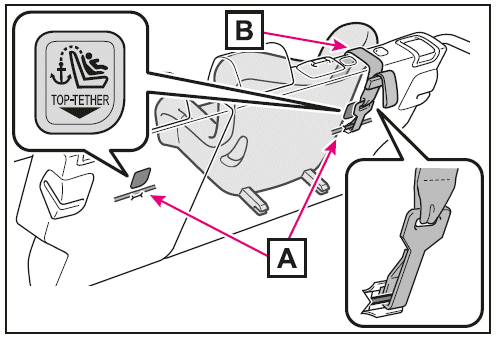

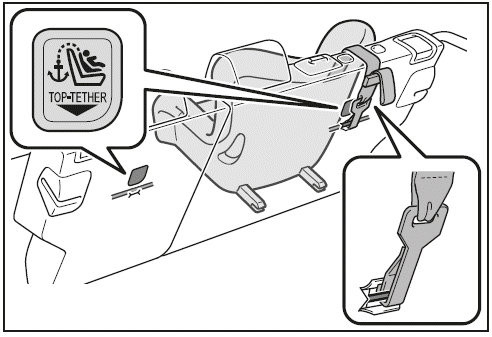

Verankerungen für oberen Haltegurt

Verankerungen für den oberen Haltegurt stehen für die äußeren Rücksitze zur Verfügung.

Verwenden Sie die Verankerungen für den oberen Haltegurt, wenn Sie den Obergurt befestigen.

1. Verankerungen für oberen Haltegurt
2. Obergurt

Befestigen des Obergurts an der Verankerung für den oberen Haltegurt

Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung

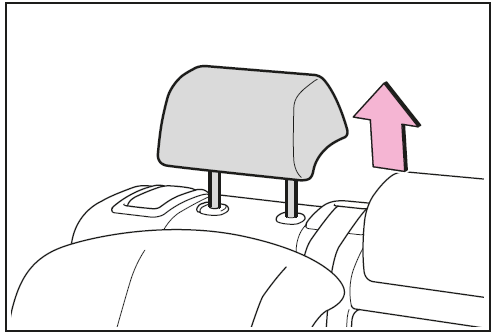

1. Stellen Sie die Kopfstütze auf die oberste Position ein.

Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems oder des Obergurts behindert und demontiert werden kann, entfernen Sie sie

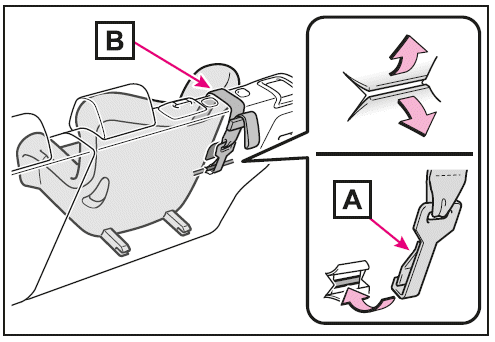

2. Hängen Sie den Haken an der Verankerung für den oberen Haltegurt ein und ziehen Sie den Obergurt fest.

Stellen Sie sicher, dass der Obergurt fest eingerastet ist.

Wenn Sie das Kinderrückhaltesystem bei nach oben gezogener Kopfstütze einbauen, achten Sie darauf, dass der Obergurt unterhalb der Kopfstütze verläuft.

1. Haken
2. Obergurt

WARNUNG

Montage eines Kinderrückhaltesystems

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.

• Bringen Sie den Obergurt fest an und stellen Sie sicher, dass der Gurt nicht verdreht ist.
• Bringen Sie den Obergurt ausschließlich an der Verankerung für den oberen Haltegurt und nicht an anderen Teilen an.
• Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
• Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Einbauanleitungen.
• Wenn das Kinderrückhaltesystem bei nach oben gezogener Kopfstütze eingebaut wird, darf die Kopfstütze nach der Befestigung der Verankerung für den oberen Haltegurt nicht wieder nach unten geschoben werden.
