2021-2026 Toyota bZ4X Betriebsanleitung: Kombiinstrument Kontroll- und Warnleuchten

Die Warn- und Kontrollleuchten im Kombiinstrument und in den Außenspiegeln informieren den Fahrer über den Status der verschiedenen Systeme des Fahrzeugs.

Warn- und Kontrollleuchten im Kombiinstrument

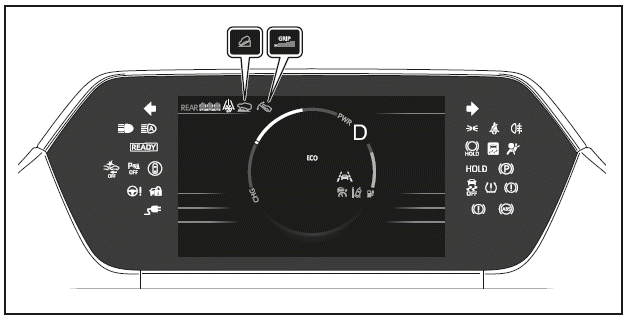

Zu Beschreibungszwecken sind in den folgenden Abbildungen alle Kontroll- und Warnleuchten eingeschaltet.

Warnleuchten

Warnleuchten informieren den Fahrer über Funktionsstörungen in den angegebenen Systemen des Fahrzeugs.

Warnleuchte für Bremssystem*1

Warnleuchte für Bremssystem*1

Warnleuchte für Ladesystem*2

SRS-Warnleuchte*1

ABS-Warnleuchte*1

Warnleuchte für Pedalfehlbetätigung* 2

Warnleuchte für elektrische Servolenkung* 1

Warnleuchte für elektrische Servolenkung* 1

Warnleuchte für Laden der Traktionsbatterie

Warnleuchte für Sicherheitsgurt des Fahrer- und Beifahrersitzes

Warnleuchten für Sicherheitsgurte der Rücksitze

Reifendruck-Warnleuchte*1

LDA-Kontrollleuchte

LTA-Kontrollleuchte

Kontrollleuchte für Fahrerassistenzsysteme* 1

Anzeige für ausgeschalteten Toyota Einparkhilfe-Sensor*1 (je nach Ausstattung)

Kontrollleuchte für Geschwindigkeitsregelsystem

Kontrollleuchte für dynamische Radar-Geschwindigkeitsregelung

Kontrollleuchte für Geschwindigkeitsbegrenzung (je nach Ausstattung)

PCS-Warnleuchte*1

Kontrollleuchte für Radschlupf*1

Kontrollleuchte für die Feststellbremse

Kontrollleuchte für aktivierte Bremsenarretierungsfunktion*1

*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden bzw. nach dem Starten des EV-Systems. Wenn die Leuchten nicht aufleuchten oder nicht wieder erlöschen, kann im betreffenden System eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

*2: Diese Leuchte leuchtet in der Multi-Informationsanzeige und es wird gleichzeitig eine Meldung angezeigt.

WARNUNG

Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf

Sollte eine Leuchte eines Sicherheitssystems, wie z.B. die ABS- oder SRS-Warnleuchte, beim Start des EV-Systems nicht aufleuchten, stehen diese Systeme unter Umständen nicht zur Verfügung und können Sie daher bei einem Unfall nicht schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen Sie das Fahrzeug in dem Fall unverzüglich von einem Toyota-Vertragshändler bzw.

einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

Kontrollleuchten

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der verschiedenen Systeme des Fahrzeugs.

Kontrollleuchte für Fahrtrichtungsanzeiger

Kontrollleuchte für Schlussleuchte

Kontrollleuchte für Fernlicht

AHS-Kontrollleuchte (je nach Ausstattung)

Kontrollleuchte für Nebelschlussleuchte

PCS-Warnleuchte*1, 2

Kontrollleuchte für Geschwindigkeitsregelsystem

Kontrollleuchte für dynamische Radar-Geschwindigkeitsregelung

LDA-Kontrollleuchte

Kontrollleuchte für Geschwindigkeitsbegrenzung (je nach Ausstattung)

Kontrollleuchten für BSMAußenspiegel (Totwinkel-Assistent)* 1, 5 (je nach Ausstattung)

LDA OFF-Kontrollleuchte*2

LTA-Kontrollleuchte

Kontrollleuchte für Fahrerassistenzsysteme* 1, 2

Anzeige für ausgeschalteten Toyota Einparkhilfe-Sensor*1, 2 (je nach Ausstattung)

Kontrollleuchte für Radschlupf*1

VSC OFF-Kontrollleuchte*1, 2

Ladekabelkontrollleuchte

Kontrollleuchte für intelligentes Einstiegs- und Startsystem*3

Anzeige "READY"

Kontrollleuchte für die Feststellbremse

Kontrollleuchte für Standby- Betrieb der Bremsenarretierungsfunktion* 1

Kontrollleuchte für aktivierte Bremsenarretierungsfunktion*1

Kontrollleuchte für niedrige Außentemperatur *7

Security-Anzeige

Anzeige "PASSENGER AIR BAG"*1, 6

Kontrollleuchte für Eco-Modus

Kontrollleuchte für Snow-Modus (je nach Ausstattung)

Kontrollleuchte des Bergabfahrassistenzsystems (je nach Ausstattung)

Kontrollleuchte für Antriebsschlupfregelung (je nach Ausstattung)

Kontrollleuchte für Antriebsschlupfregelung- Sollgeschwindigkeit (je nach Ausstattung)

Kontrollleuchte für Regenerationsschub

Kontrollleuchte für Fahrprogramm SNOW/DIRT (je nach Ausstattung)

Kontrollleuchte für Fahrprogramm D.SNOW/MUD (je nach Ausstattung)

*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden bzw. nach dem Starten des EV-Systems. Wenn die Leuchten nicht aufleuchten oder nicht wieder erlöschen, kann im betreffenden System eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

*2: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird.

*3: Diese Leuchte leuchtet in der Multi-Informationsanzeige und es wird gleichzeitig eine Meldung angezeigt.

*4: In Abhängigkeit von den Betriebsbedingungen ändern sich die Farbe und der Status (leuchtend/blinkend) der Leuchte.

*5: Diese Leuchte leuchtet auf den Außenspiegeln.

*6: Diese Leuchte leuchtet auf der Dachkonsole.

*7: Wenn die Außentemperatur ca. 3ºC oder niedriger ist, blinkt die Kontrollleuchte ca.

10 Sekunden lang und leuchtet dann dauerhaft.

*8: In Abhängigkeit von der Betriebsbedingung ändert sich die Farbe der Leuchte.
