2021-2026 Toyota bZ4X Betriebsanleitung: Vorsichtsmaßnahmen für den Umgang mit dem Elektrofahrzeugsystem

Seien Sie vorsichtig im Umgang mit Hochspannungsbauteilen (Nennspannung von 355,2 V), wie z.B. Traktionsbatterie, Stromversorgungseinheit (ESU), orangefarbene Hochspannungskabel und Elektromotor, sowie mit Hochtemperaturkomponenten wie Kühler, die im batterieelektrischen Fahrzeug verbaut sind. An Hochspannungsbauteilen sind Warnhinweise angebracht.

Lesen Sie diese Hinweise vor dem Umgang mit diesen Bauteilen.

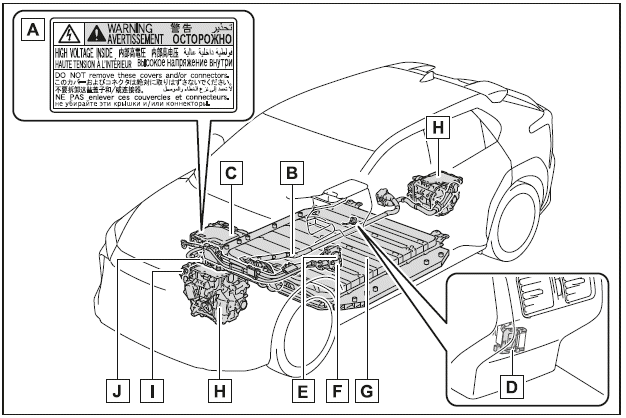

Systemkomponenten

Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen Aussehen des Fahrzeugs abweichen.

1. Warnhinweis
2. Hochspannungskabel (orange)
3. ESU: Electricity Supply Unit (integrierter DC-DC-Wandler)
4. Wartungsstecker
5. AC-Ladeeingang
6. DC-Ladeeingang
7. Traktionsbatterie
8. Elektromotor (Traktionsmotor)/Wechselrichter (vorn/hinten*)
9. Klimaanlagenkompressor
10. Laden der Traktionsbatterie

*: Nur Modelle mit Allradantrieb

Elektromagnetische Wellen

• Die Hochspannungsteile und -kabel von batterieelektrischen Fahrzeugen besitzen eine elektromagnetische Abschirmung und emittieren daher etwa die gleiche Menge an elektromagnetischen Wellen wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
• Ihr Fahrzeug kann Störungen in einigen Radioteilen von Drittanbietern verursachen.

Traktionsbatterie (Lithium-Ionen-Batterie)

Die Traktionsbatterie besitzt eine beschränkte Lebensdauer.

Die Kapazität der Traktionsbatterie (das Stromspeicherungsvermögen) verringert sich im Laufe der Zeit genauso wie bei anderen wiederaufladbaren Batterien. Die Geschwindigkeit, mit der sich die Kapazität verringert, ändert sich in Abhängigkeit von der Umgebung (Außentemperatur usw.) und von den Nutzungsbedingungen (also wie das Fahrzeug gefahren und die Traktionsbatterie geladen wird) mitunter drastisch.

Das ist die natürliche Charakteristik von Lithium- Ionen-Batterien und stellt keine Störung dar. Zwar verringert sich die Reichweite, wenn die Kapazität der Traktionsbatterie sinkt, die Fahrzeugleistung verschlechtert sich aber nicht spürbar. Um die Wahrscheinlichkeit einer Kapazitätsabnahme zu verringern, folgen Sie den Anweisungen unter S.110, "Kapazitätsabnahme der Traktionsbatterie".

Starten des EV-Systems bei extremer Kälte

Wenn die Traktionsbatterie bei sehr niedriger Außentemperatur (unter ca. -30ºC) extrem kalt ist, kann das EV-System möglicherweise nicht gestartet werden. Versuchen Sie in diesem Fall, das EV-System wieder zu starten, nachdem sich die Temperatur der Traktionsbatterie bedingt durch einen Anstieg der Außentemperatur erhöht hat.

Konformitätserklärung

Dieses Modell erfüllt die Anforderungen im Hinblick auf die Wasserstoffemissionen gemäß ECE100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).

WARNUNG

Vorsichtsmaßnahmen für das Hochspannungssystem

Das Fahrzeug besitzt ein Hochspannungssystem (DC und AC) sowie ein 12-Volt- System.

Die DC- und AC-Hochspannungssysteme sind sehr gefährlich und können schwere Verbrennungen und Stromschläge verursachen, die zu ernsthaften oder sogar tödlichen Verletzungen führen können.

• Die Hochspannungsteile, -kabel (orange) und -anschlüsse dürfen nicht berührt, zerlegt, entfernt oder ausgetauscht werden.
• Das EV-System wird nach dem Start heiß, da das System mit Hochspannung arbeitet. Seien Sie angesichts der Hochspannung und der hohen Temperaturen äußerst vorsichtig und beachten Sie immer die am Fahrzeug angebrachten Warnhinweise.

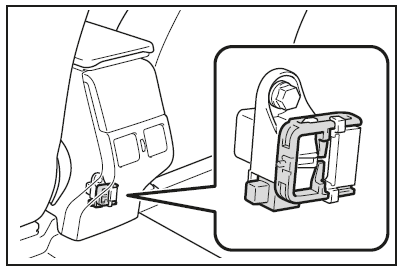

• Versuchen Sie niemals, die Zugangsöffnung für den Wartungsstecker unter dem Boden zu öffnen. Der Wartungsstecker, an dem Hochspannung anliegt, wird nur bei Wartungsarbeiten am Fahrzeug verwendet.

Vorsichtsmaßnahmen bei Verkehrsunfällen

Beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um die Gefahr lebensgefährlicher Verletzungen zu verringern:

• Halten Sie das Fahrzeug an einer sicheren Stelle an, um Unfälle zu vermeiden.

  Betätigen Sie das Bremspedal und ziehen Sie die Feststellbremse an und legen Sie die Schaltstellung P ein, um das EV-System anzuhalten. Lassen Sie dann das Bremspedal langsam los.

• Berühren Sie keine Hochspannungsteile, -kabel (orange) und -stecker.
• Wenn elektrische Leitungen im und am Fahrzeug ungeschützt sind, können elektrische Schläge auftreten. Berühren Sie niemals ungeschützte elektrische Leitungen.
• Berühren Sie nicht die Traktionsbatterie, wenn Flüssigkeit aus ihr austritt oder an ihr anhaftet. Wenn Elektrolyt (Elektrolyt basierend auf organischem Karbonat) aus der Traktionsbatterie mit Augen oder Haut in Kontakt kommt, kann dies zu Erblindung oder Hautverletzungen führen. Im unwahrscheinlichen Fall eines Haut- oder Augenkontakts spülen Sie die betroffenen Stellen sofort mit reichlich Wasser und suchen Sie unverzüglich einen Arzt auf.
• Wenn Elektrolyt aus der Traktionsbatterie austritt, nähern Sie sich nicht dem Fahrzeug.

  Selbst wenn die Traktionsbatterie beschädigt wurde, verhindert die interne Konstruktion der Batterie ein Auslaufen großer Mengen von Elektrolyt. Beim Austritt von Elektrolyt entstehen jedoch Dämpfe. Diese Dämpfe reizen Haut und Augen und können beim Einatmen zu einer akuten Vergiftung führen.

• Halten Sie brennende oder heiße Gegenstände vom Elektrolyt fern. Der Elektrolyt kann sich entzünden und einen Brand verursachen.
• Wenn das batterieelektrische Fahrzeug in Brand gerät, verlassen Sie es schnellstmöglich. Verwenden Sie niemals einen Feuerlöscher, der nicht für Elektrobrände geeignet ist. Selbst die Verwendung einer geringen Menge Wasser kann gefährlich sein.
• Wenn Ihr Fahrzeug abgeschleppt werden muss, muss das Fahrzeug so transportiert werden, dass die Vorderräder (Modelle mit Zweiradantrieb) oder alle vier Räder (Modelle mit Allradantrieb) angehoben sind. Wenn beim Abschleppen des Fahrzeugs die Räder, die mit dem Elektromotor (Traktionsmotor) verbunden sind, Bodenkontakt haben, kann die vom Betrieb des Motors erzeugte Elektrizität in Abhängigkeit von der Art des Defekts oder der Störung einen Brand verursachen.
• Kontrollieren Sie sorgfältig den Boden unter dem Fahrzeug. Wenn sich unter dem Fahrzeug ausgetretene Flüssigkeit (andere Flüssigkeit, als das Wasser von der Klimaanlage) angesammelt hat, kann unter Umständen die Traktionsbatterie beschädigt sein. Verlassen Sie das Fahrzeug schnellstmöglich.

  Wenden Sie sich außerdem bezüglich der ausgetretenen Flüssigkeit unter dem Fahrzeug an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

  Selbst bei einem leichten Unfall können die Traktionsbatterie und die umgebenden Teile beschädigt werden. Lassen Sie die Traktionsbatterie nach einem Unfall von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

Traktionsbatterie

• Ihr Fahrzeug besitzt eine versiegelte Lithium- Ionen-Batterie.
• Die Traktionsbatterie darf nicht weiterverkauft, weitergegeben oder modifiziert werden. Zur Vermeidung von Unfällen werden Traktionsbatterien, die aus stillgelegten Fahrzeugen ausgebaut wurden, von Toyota-Vertragshändlern bzw. Toyota-Vertragswerkstätten oder anderen kompetenten Fachbetrieben gesammelt.

  Entsorgen Sie die Batterie nicht selbst. Wenn die Batterie nicht ordnungsgemäß gesammelt wird, können schwere oder tödliche Verletzungen verursacht werden, wenn einer der folgenden Fälle auftritt:

• Wird die Traktionsbatterie illegal entsorgt oder beseitigt, entstehen Gefahren für die Umwelt und es besteht das Risiko, dass unbeteiligte Personen Hochspannungsteile berühren und dadurch einen Stromschlag erleiden.
• Die Traktionsbatterie ist ausschließlich für die Verwendung in Ihrem batterieelektrischen Fahrzeug bestimmt. Wird die Traktionsbatterie außerhalb Ihres Fahrzeugs verwendet oder modifiziert, kann dies zu einem Stromschlag, zu einer Wärme- oder Rauchentwicklung, zu einer Explosion oder zu einem Elektrolyt- Austritt führen. Beim Verkauf oder bei der Weitergabe Ihres Fahrzeugs besteht ein hohes Unfallrisiko, da der Käufer bzw. der Empfänger des Fahrzeugs sich der Gefahren durch diese Modifikationen unter Umständen nicht bewusst ist.

• Wenn Ihr Fahrzeug entsorgt wird, ohne dass vorher die Traktionsbatterie ausgebaut wird, besteht die Gefahr eines Stromschlags, wenn Hochspannungsteile, Kabel und ihre Anschlüsse berührt werden. Stellen Sie bei der Entsorgung Ihres Fahrzeugs sicher, dass die Traktionsbatterie von einem Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb entsorgt wird.

  Wenn die Traktionsbatterie nicht ordnungsgemäß entsorgt wird, kann sie Stromschläge hervorrufen, die zu schweren oder sogar tödlichen Verletzungen führen können.

• Wenden Sie sich für Informationen über Sammelstellen für Traktionsbatterien, Kontaktinformationen oder Informationen über den Recycling-Prozess an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

Vorsicht während der Fahrt

• Legen Sie besonderes Augenmerk auf den Bereich um das Fahrzeug. Da kein Motorengeräusch zu hören ist, ist Fußgängern, Radfahrern oder sonstigen Personen und Autofahrern in diesem Bereich möglicherweise nicht bewusst, dass das Fahrzeug losfährt oder sich ihnen annähert. Seien Sie beim Fahren also besonders aufmerksam. Seien Sie beim Fahren also besonders aufmerksam, auch wenn das akustische Fahrzeugwarnsystem aktiv ist.
• Wenn der Unterboden des Fahrzeugs während der Fahrt einem starken Stoß oder Aufprall ausgesetzt ist, halten Sie das Fahrzeug an einer sicheren Stelle an und überprüfen Sie die Unterseite des Fahrzeugs. Wenn die Traktionsbatterie beschädigt ist oder Flüssigkeit austritt, kann ein Fahrzeugbrand usw. ausgelöst werden. Berühren Sie nicht das Fahrzeug und wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

  Auch wenn am Unterboden kein Schaden zu erkennen ist, kann die Traktionsbatterie trotzdem beschädigt sein.

  Wenn der Unterboden des Fahrzeugs einem Stoß ausgesetzt war, lassen Sie die Traktionsbatterie von einem Toyota- Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

Modifikationen

• Nehmen Sie keine Modifikationen vor, um die Bodenfreiheit des Fahrzeugs zu verringern.

  Die Traktionsbatterie kann im Bereich des Unterbodens mit dem Boden in Kontakt kommen, wenn die Bodenfreiheit verringert wurde. Wenn die Traktionsbatterie beschädigt wird, kann es zu einem Fahrzeugbrand und dadurch zu schweren oder tödlichen Verletzungen kommen.

Notabschaltsystem

Wenn die Aufprallsensoren einen Stoß mit einer bestimmten Stärke registrieren, schaltet das Notabschaltsystem das EV-System aus und blockiert den Starkstrom. Wenn das Notabschaltsystem aktiviert ist, lässt sich Ihr Fahrzeug nicht starten. Wenden Sie sich zwecks eines Neustarts des EVSystems an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

Warnmeldung

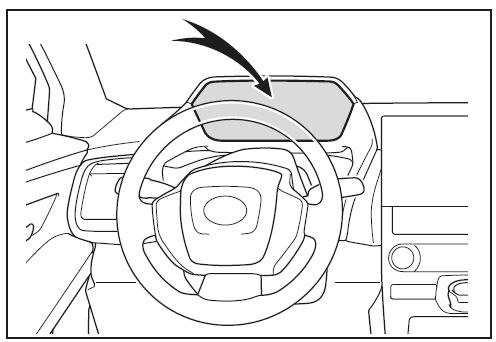

Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im EV-System auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt

Wenn in der Multi-Informationsanzeige eine Warnmeldung erscheint, lesen Sie die Meldung und befolgen die Anweisungen.

Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung erscheint oder die 12-Volt-Batterie abgeklemmt wird

Das EV-System startet möglicherweise nicht.

Versuchen Sie in diesem Fall, das System erneut zu starten. Wenn die Kontrollleuchte "READY" nicht aufleuchtet, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb.

Wenn die Traktionsbatterie vollständig entladen ist

Wenn das EV-System nicht gestartet werden kann, weil die Traktionsbatterie vollständig entladen ist, starten Sie das System nach einem AC- oder DC-Ladevorgang neu. Es wird empfohlen, die Traktionsbatterie so lange zu laden, bis die Ladewarnleuchte der Traktionsbatterie erlischt, um eine ausreichend große Reichweite sicherzustellen.
